Zwei weitere Torpedos
Am mitgelieferten rechten oberen Rumpfabschnitt werden zwei Verbinder angebracht. Anschließend wird der Rumpfab-
schnitt an der Rumpfstruktur fixiert. Die beiden Torpedos werden mit der folgenden Bauanleitung zusammengebaut.
12-1

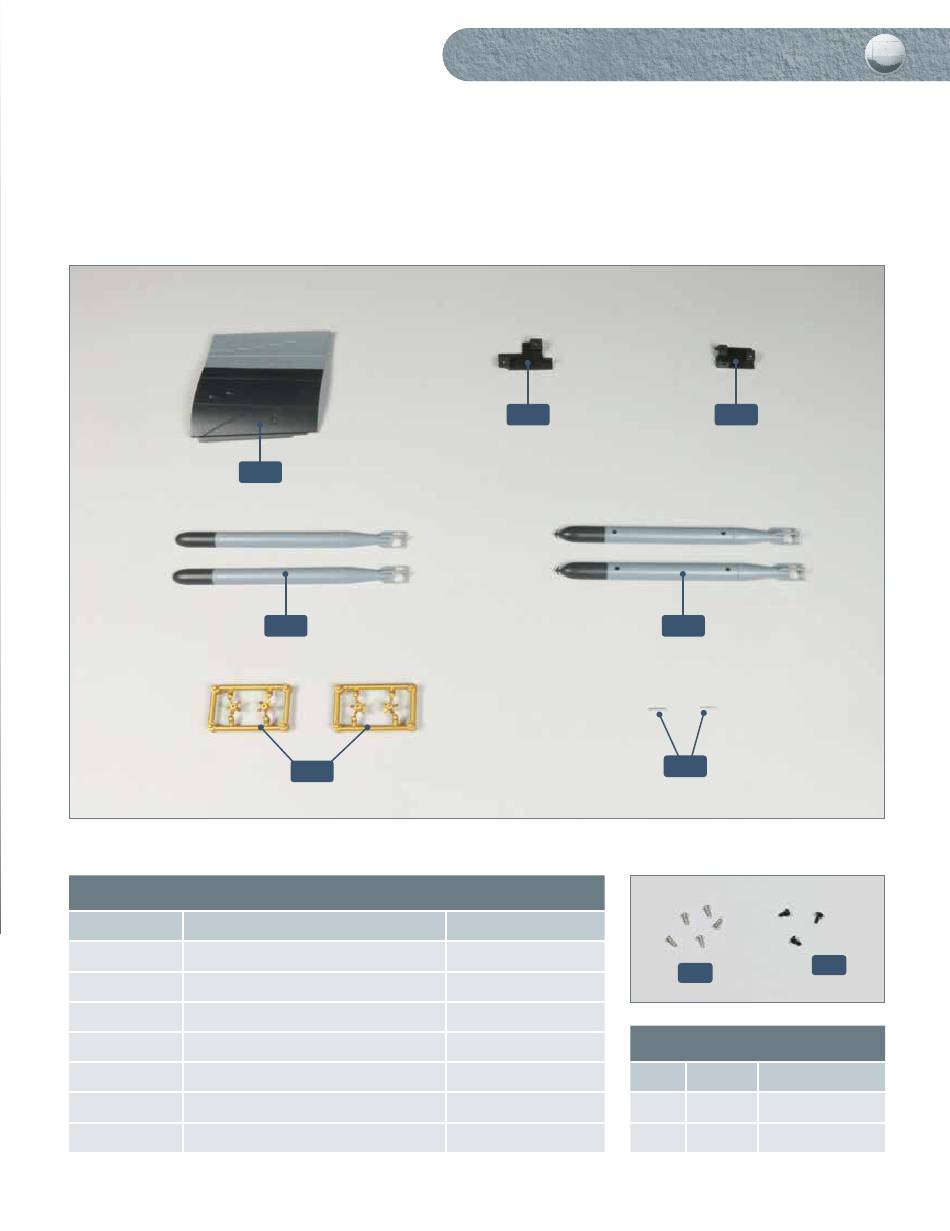

Ihre Bauteile im Überblick
Teilenummer
12-1
rechter oberer Rumpfabschnitt
12-2
12-3
12-4
zwei Torpedohälften
12-5
zwei Torpedohälften
12-6
12-7
12-4
12-6
Name
Verbinder
Verbinder
vier Schrauben
zwei Wellen
Schritt-für-Schritt-Bauanleitung
12-2
Material
Zink-Druckguss
PC
PC
ABS
ABS
ABS
Stahl
3
12-3
12-5
12-7
CP
AM
Schrauben
Typ
Anzahl
Abmessungen
AM
4+1
2,0 x 4 mm
CP
2+1
2,0 x 4 mm
Werbung
Verwandte Anleitungen für Hachette U96
Inhaltszusammenfassung für Hachette U96
- Seite 1 Schritt-für-Schritt-Bauanleitung Zwei weitere Torpedos Am mitgelieferten rechten oberen Rumpfabschnitt werden zwei Verbinder angebracht. Anschließend wird der Rumpfab- schnitt an der Rumpfstruktur fixiert. Die beiden Torpedos werden mit der folgenden Bauanleitung zusammengebaut. 12-2 12-3 12-1 12-4 12-5 12-7 12-6 Ihre Bauteile im Überblick Teilenummer Name Material...
- Seite 2 SCHRITT 1 Die Montage der vier Verbinder Legen Sie den rechten oberen Rumpfab- schnitt 12-1, die beiden Verbinder 12-2 12-3 sowie vier Schrauben auf Ihre 12-2 Arbeitsplatte. Nehmen Sie den Verbinder 12-2 und führen Sie ihn zu den beiden linken Aufnahmen am Rumpfabschnitt, wie angedeutet.
- Seite 3 Schritt-für-Schritt-Bauanleitung Nehmen Sie die große Rumpfbaugruppe zur Hand, die Sie zuletzt mit Ausgabe 10 12-1 bearbeitet haben. Führen Sie den rechten oberen Rumpfabschnitt 12-1 so zur Rumpfbaugruppe, dass er auf den Verbindungsstücken aufliegt. Der Rumpfabschnitt 12-1 ist korrekt auf die Rumpfstruktur gesetzt.
