Der Ständer für das Modell (VIII)

Im zweiten Längsträger des Ständers wird ein Kabel verlegt. Anschließend werden die vier Abschnitte des Längsträgers

zusammengefügt und mit dem vorderen und dem hinteren Ständerkorpus verschraubt.

127-3

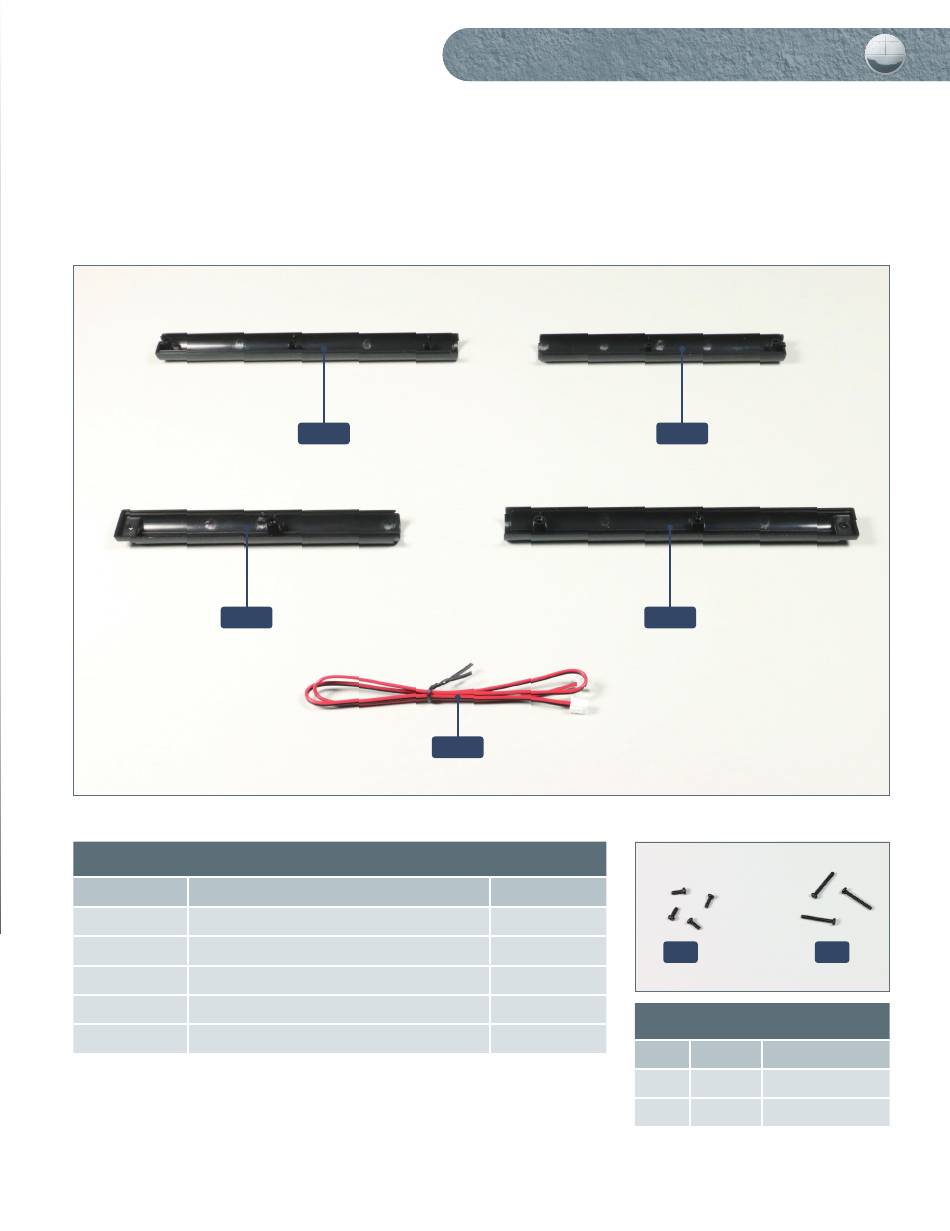

Ihre Bauteile im Überblick

Teilenummer

127-1

langer oberer Abschnitt des Längsträgers

127-2

kurzer oberer Abschnitt des Längsträgers

127-3

kurzer unterer Abschnitt des Längsträgers

127-4

langer unterer Abschnitt des Längsträgers

127-5

Schritt-für-Schritt-Bauanleitung

127-1

127-5

Name

Kabel

127-2

127-4

Material

ABS

Elektronikteil

Typ

Schrauben

Anzahl

Abmessungen

3 + 1

2,3 x 6 mm (PB)

2 + 1

2,3 x 16 mm (PB)

Seite 1 Schritt-für-Schritt-Bauanleitung Der Ständer für das Modell (VIII) Im zweiten Längsträger des Ständers wird ein Kabel verlegt. Anschließend werden die vier Abschnitte des Längsträgers zusammengefügt und mit dem vorderen und dem hinteren Ständerkorpus verschraubt. 127-1 127-2 127-3 127-4 127-5 Ihre Bauteile im Überblick Teilenummer Name Material...
Seite 2 SCHRITT 1 Zusammenbau und Montage des zweiten Längsträgers Legen Sie die beiden oberen Abschnitte des Längsträgers 127-1 127-2 aneinan- der, wie abgebildet. In den beiden 127-1 Abschnitten platzieren Sie das Kabel 127-5. Achten Sie dabei darauf, dass es um die Schraubenaufnahmen in beiden Abschnit- ten des Längsträgers herumgeführt wird.
Seite 3 Schritt-für-Schritt-Bauanleitung Positionieren Sie die Ständer-Baugruppe, die Sie zuletzt mit Ausgabe 126 bearbeitet 127-3 127-4 120-1 haben, auf Ihrer Arbeitsplatte. Platzieren Sie den zweiten Längsträger so in den Aussparungen des vorderen und des hinteren Ständerkorpus 122-1 und 120-1, dass die unteren Abschnitte 127-3 127-4 nach unten weisen.
