Hachette U96 Bauanleitung

Achteres Dieselraumschott

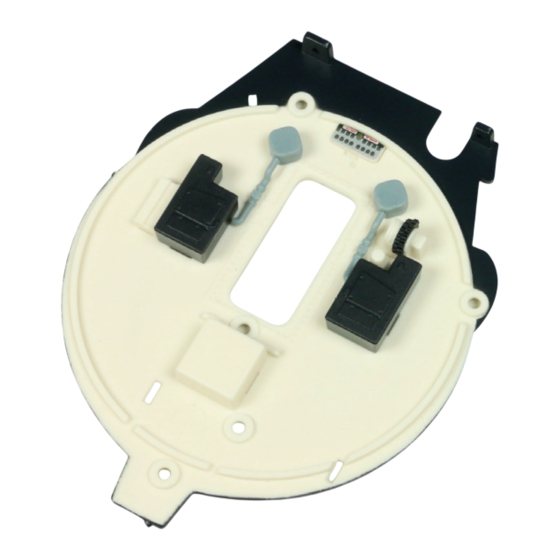

Am achteren Dieselraumschott werden diverse Anbauteile und zwei Abgasklappenventile angebracht.
71-1
A B
71-5
Ihre Bauteile im Überblick
Teilenummer
71-1 achteres Dieselraumschott
71-2 Anbauteil Dieselraumschott
71-3 Anbauteil Dieselraumschott
71-4 Anbauteil Dieselraumschott
71-5 Rahmen mit drei Anbauteilen
71-6 Rahmen mit zwei Anbauteilen
71-7 zwei innere Abgasklappenventile
71-8 Anbauteil Dieselraumschott
C
71-6
Name
Schritt-für-Schritt-Bauanleitung
71-2
D
71-7
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
3
71-3 71-4
E
71-8
