Die vorderen Tiefenruder
Der Kasten zur Torpedoübernahme, der vordere Torpedoladeschacht sowie eine Führungsschiene werden am Modell
fixiert. Die beiden vorderen Tiefenruder und ihre Schutzbügel werden befestigt.
132-4
132-7

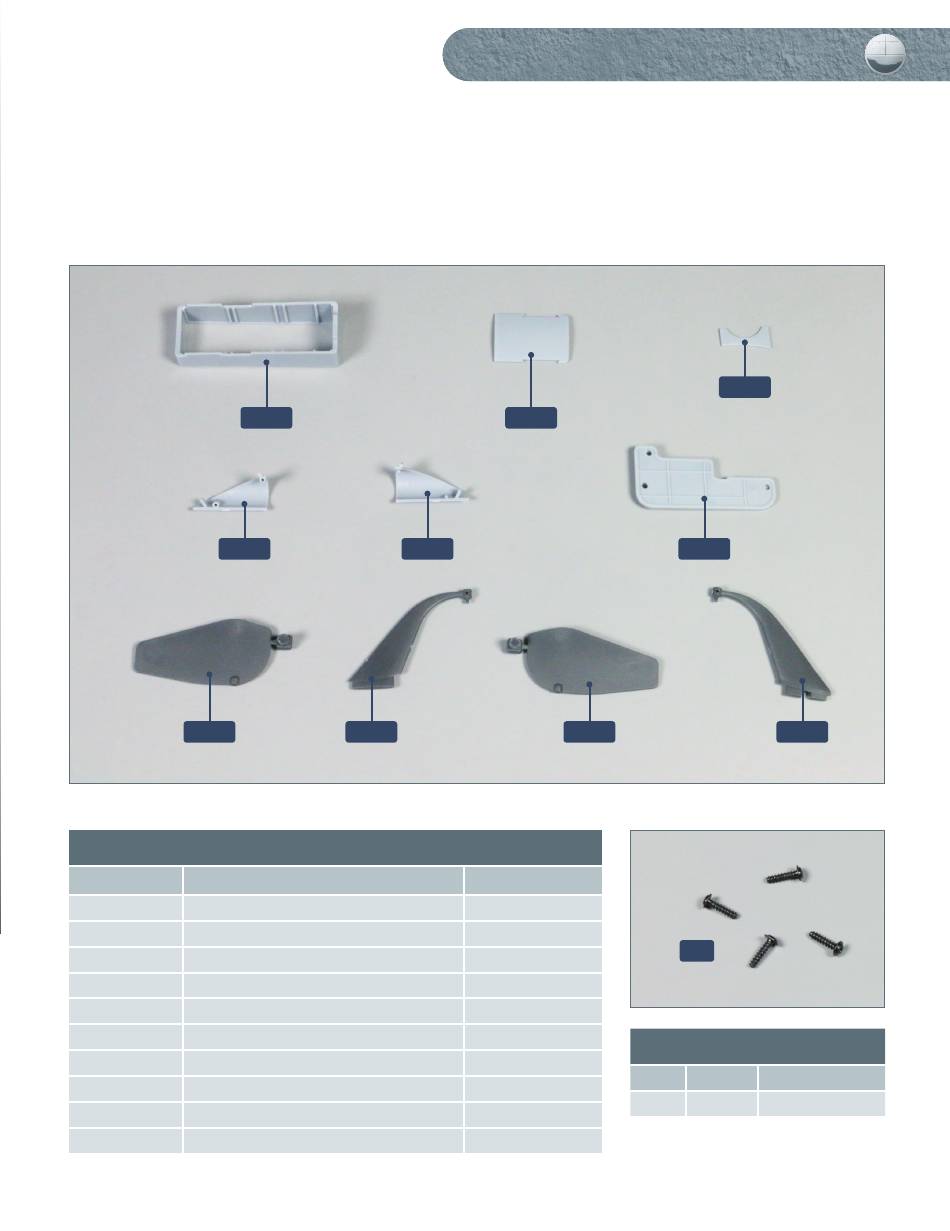

Ihre Bauteile im Überblick
Teilenummer
132-1
Kasten zur Torpedoübernahme
132-2
132-3
132-4
vorderer Torpedoladeschacht
132-5
vorderer Torpedoladeschacht
132-6
132-7
vorderes Backbord-Tiefenruder („2")
132-8
132-9
vorderes Steuerbord-Tiefenruder („1")
132-10
Steuerbord-Schutzbügel
132-1
132-5
132-8
Name
Bodenteil des Kastens
Führungsmulde
Führungsschiene
Backbord-Schutzbügel
Schritt-für-Schritt-Bauanleitung
132-2
132-9
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
3
132-3
132-6
132-10
JP
Schrauben
Typ
Anzahl
Abmessungen
JP
3 + 1
2,0 x 8 mm
