PROGRAMMIERUNG

AUSWAHL DES EINGANGS

Drücken Sie auf dem Bildschirm PUMP
SPEED/FLOWRATE (PUMPENDREHZAHL/
FÖRDERLEISTUNG) die Schaltfläche FWD/ACCEPT
(WEITER/AKZEPTIEREN), um zum Bildschirm INPUT
SELECTION (EINGANGSAUSWAHL) zu gehen.
Auf diesem Bildschirm kann der Benutzer auswählen,
welche Eingänge er welcher Pumpe zuweisen möchte.
BrightLogic-Einheiten haben maximal 10 Eingänge.
Die Eingänge befinden sich auf den A- & B-Schienen
der Karte. Jeder Eingang kann einer einzelnen Pumpe,
mehreren Pumpen oder allen Pumpen zugeordnet
werden.
Beispiel:
Wenn das Gerät mit Signalen von der Host-Maschine zu
den Eingängen 01-04 auf der Leistungskarte installiert
wurde, müssen Sie die Pumpen den Eingängen 01-04
zuweisen.
Einstellung:
Wählen Sie mit den Schaltflächen UP (AUFWÄRTS)
und DOWN (ABWÄRTS) den ersten Eingang aus, an
dem ein Signal angeschlossen ist. Drücken Sie die
Schaltfläche FWD/ACCEPT (WEITER/AKZEPTIEREN),
um zum Bildschirm PULSE COUNT (IMPULSZÄHLER)
für den ausgewählten Eingang zu gelangen.
Beispiel:
In diesem Beispiel möchten wir das Gerät so
programmieren, dass Pumpe 4 30 Sekunden lang läuft,
wenn ein Signal an Eingang 2 empfangen wird.
Alternativ:
Bei Bedarf kann der Bildschirm INPUT SELECTION
(EINGANGSAUSWAHL) auch verwendet werden, um
auf die Pumpeneinstellungen für zusätzliche Programme
(Formeln) zuzugreifen. BrightLogic-Einheiten können
maximal 20 Programme haben (siehe Seite 27).
Verwenden Sie die Schaltfläche PROGRAM
(PROGRAMM), um die Programmnummer oben auf
dem Bildschirm zu erhöhen. Anschließend können die
Einstellungen dieses Programms festgelegt werden.
*Für Stufenbetriebsart – Es gibt 3 Stufenauslöser pro Pumpe und Eingang

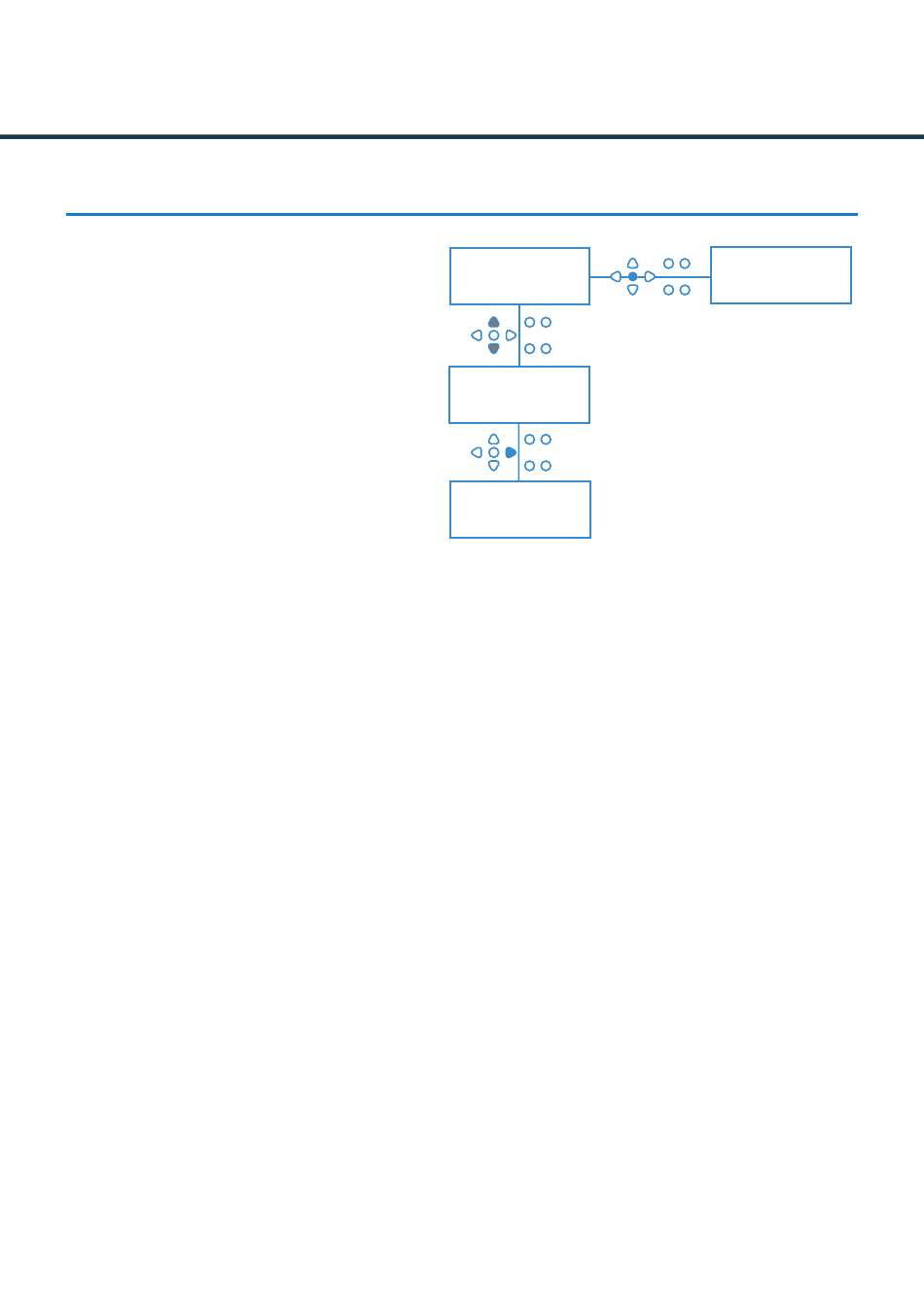

PROGRAMM 01
EINGANG 01
EINSTELLEN
PROGRAMM 01
EINGANG 02
EINSTELLEN
PROGRAMM 01
EINGANG 02 EINSTELLEN
IMPULSZÄHLER
001
27
PROGRAMM 02
EINGANG 01
EINSTELLEN
