Betriebsanleitung manuelle Rundschalteinheit
RSE-M-K-6

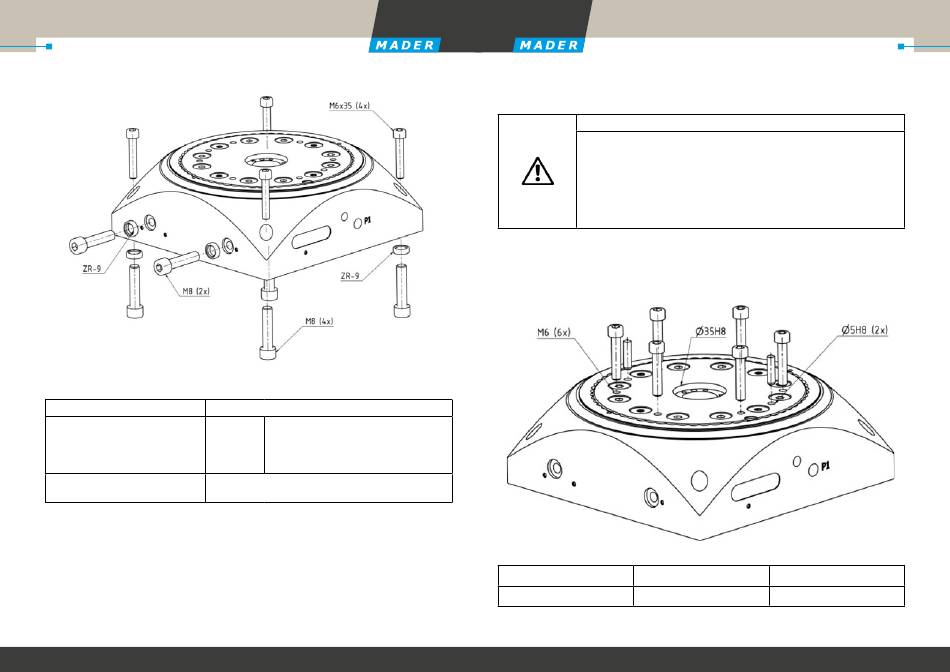

Abb. 2 Montage der Rundschalteinheit
Empfohlene Schrauben
bei Montage von oben
bei Montage von unten oder seitlich M8
15
www.mader.eu
RSE-M-K-6
Schrauben durch die M8-Gewinde der
M6 x 35mm
Befestigungsbohrungen stecken, siehe
Folgezeile
Betriebsanleitung manuelle Rundschalteinheit
6.1.2 Montage der Aufbauten
WARNUNG
Sorgen Sie zunächst durch Drehung für einen verriegelten Zustand.
Trennen Sie die Rundschalteinheit von der Druckluftversorgung und sichern Sie
sie gegen Wiedereinschalten.
Andernfalls können leichte bis schwere Verletzungen die Folge sein. Vermeiden
Sie diese gefährlichen Situationen
Zentrieren Sie die Aufbauten in der Bohrung Ø35H8 und/oder den Stiftbohrungen.
ƒ
Befestigen Sie die Aufbauten mit Schrauben an den vorhandenen Gewindebohrungen (M6).
ƒ
Bei notwendigem Einbringen eigener Zusatzbohrungen empfehlen wir die Rücksprache mit
ƒ
unserem Haus.
Abb. 3 Montage der Aufbauten
Nutzbare Länge
M6
12 mm
RSE-M-K-6
Ø5H8
12 mm
