3.3

Technische Daten

3.3.1 Abmessungen und Gewicht

Typ
Teilgenauigkeit
Drehmoment verriegelt (statisch)
Querkraftaufnahme (statisch)
Empfohlenes. Aufspanngewicht
Schaltungen/min * Schaltungen/s
Anschluss
Teilung
Gewicht
Abmessungen
Drehrichtung
Einbaulage
Entriegelung
Antrieb
Ansteuerung
Gehäusewerkstoff
Tellerwerkstoff
Planlauf Teller
Schalldruckpegel
Zylinder-Durchmesser (Entriegelung)
Rundlauf Mittelbohrung
Planparallelität Gehäuse – Teller
Axiallast des Tellers auf Druck dynamisch
Axiallast des Tellers auf Druck
(statisch) bei gleichmäßiger Belastung
Kippmoment
Massenträgheitsmoment max.
Luftverbrauch
Schutzart
7
www.mader.eu
RSE manuell
± 0,03 mm bei Ø 109
100 Nm
6000 N
25 kg
Lastabhängig (Diagramm beachten)
G 1/8"
2/3/4/6/12
5,8 kg
180mm x 180mm x 62mm
Rechtslauf oder Linkslauf
beliebig, Schwerkraft beachten -siehe techn. Daten
Druckluft 4-8 bar, konstant, gefiltert (10 μm) und getrocknet,
geölt oder ungeölt
manuell – technisch maximale Belastung beachten
3/2-Wegeventil, federrückstellend
Al, hart eloxiert
Stahl, verzinkt
0,03 mm
≤ 70 db
40 mm
0,03 mm
0,05 mm
250 N, technische maximal Belastung beachten
4 KN (max. Ø 140)
300 Nm
20.000 kg/cm2 - Diagramm beachten
13,4 cm3/Zyklus
IP40
Betriebsanleitung manuelle Rundschalteinheit

3.3.2 Umgebungsbedingungen

ƒ Betrieb nur in geschlossenen Räumen und vibrationsarmer Umgebung
(keine explosionsgefährdete oder betauende Atmosphäre).
ƒ Kein Betrieb in Umgebungen die mit Spritzwasser, Dämpfen Prozess- oder Abriebstäuben
belastet sind.
ƒ Rundschalteinheiten mit Näherungsschaltern sollten nicht im Bereich von statischen Ent-
ladungen, hochfrequenten Schwingungen oder starken Magnetfeldern eingesetzt werden.
Ansonsten kann es vorkommen, dass die Näherungsschalter für die Endlagenquittierung
falsche Signale ausgeben.
ƒ Die Rundschalteinheiten sind nur bedingt im Spritzwasser-bereich geeignet. Gegebenenfalls
müssen sie mit einer geeigneten Abdeckung gegen eindringendes Spritzwasser geschützt
werden.

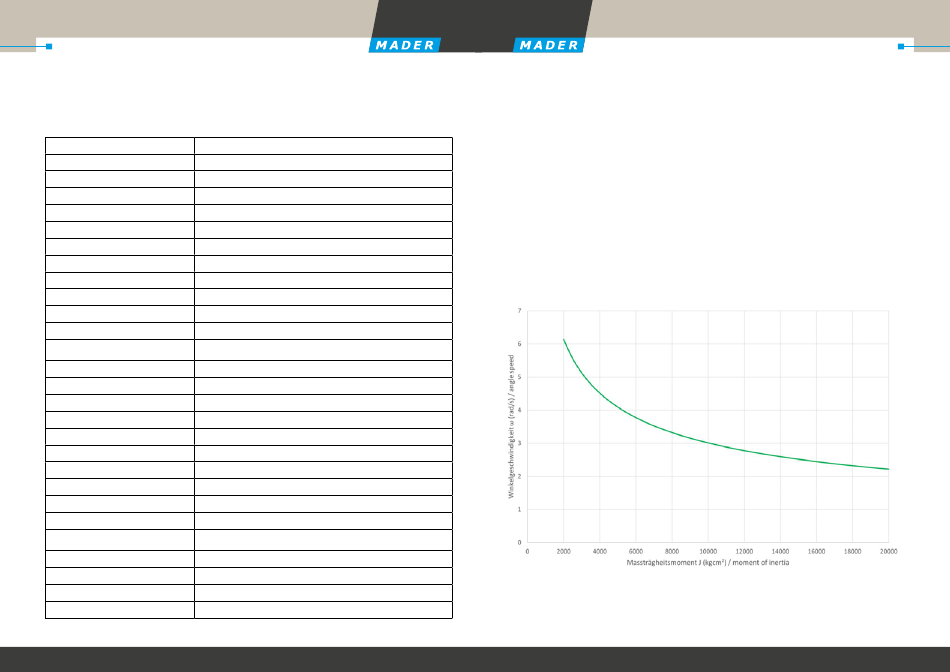

3.3.3 Kennlinien

RSE-M-K-6
