Betriebsanleitung manuelle Rundschalteinheit
RSE-M-K-6
HINWEIS

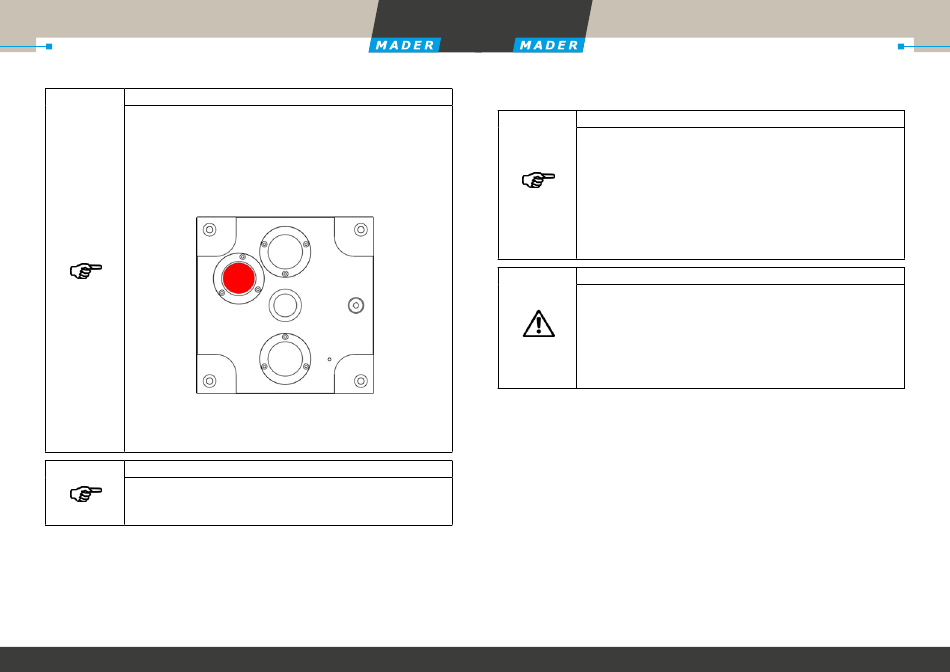

Bitte beachten Sie, dass bei Umbau der Verriegelungs-Mechanismus
(Arretierbolzen) in seiner Position versetzt werden muss.
Umbau auf Teilung 3 (3x120°)
ƒ
→ aus der gegenüberliegenden Symmetrie herausnehmen
von Teilung 3
ƒ
→ in gegenüberliegende Symmetrie überführen
Bitte versetzen Sie den vorhandenen Verschlussbolzen der bisher inaktiven Kavität
mit dem O-Ring in die durch Umbau freiwerdende Position.
HINWEIS
Bei Verwendung eines Sensors zur Endlagenabfrage sind die im Umbausatz
enthaltenen Geberschrauben der neuen Teilung anzupassen – siehe Kapitel 6.2.1
21
www.mader.eu
Betriebsanleitung manuelle Rundschalteinheit
6.2 Inbetriebnahme
HINWEIS
Die Rundschalteinheit verriegelt nach manueller Drehung automatisch in der End-
lage. Basis ist ein Verriegelungs-System über Federvorspannungen und Anschlag-
elemente.
Ein pneumatischer Anschluss P1 an der Vorderseite wirkt auf alle intern aktiven
Verriegelungssysteme und gibt nach kurzem Impuls den internen Anschlag zum
(Weiter-) Drehen wieder frei. Ein Sensor kann je Einstellung die Endlagen quittie-
ren.
WARNUNG
Verletzungsgefahr durch sich drehenden Massen. Vergewissern Sie sich, dass
keine Personen oder Fremdgegen-stände von beweglichen Teilen erfasst werden
können. Trennen Sie den Rundschalttisch von der Druckluftversorgung.
Verriegeln Sie den Tisch durch Drehen in die Endlage.
Andernfalls können schwere Verletzungen oder Tod die Folge sein.
Vermeiden Sie diese gefährlichen Situationen!
Halten Sie die maximalen Belastungen der Geräte ein.
ƒ
Schließen Sie alle Luftschläuche und Signalkabel fachgerecht an.
ƒ
Sensoren voreinstellen.
ƒ
Vergewissern Sie sich, dass keine Personen oder Fremdgegenstände von beweglichen Teilen erfasst
ƒ
werden können.
Beaufschlagen Sie Ihre Anlage langsam mit Druckluft.
ƒ
Starten Sie einen Probelauf.
ƒ
Stellen Sie die Näherungsschalter ein (falls vorhanden).
ƒ
Passen Sie die manuelle Drehgeschwindigkeit an – technische Daten beachten.
ƒ
Beenden Sie den Probelauf.
ƒ
RSE-M-K-6
