Betriebsanleitung manuelle Rundschalteinheit
RSE-M-K-6
2. Einbauerklärung
im Sinne der
EG-Richtlinie Maschinen 2006/42/EG
ƒ
EG-Richtlinie EMV 2014/30/EU
ƒ
Hiermit erklären wir, dass die Bauart von
Benennung: Rundschalteinheit
Typ:
RSE-M-K-6-X-X
in der gelieferten Ausführung den obigen Richtlinien entspricht. Angewandte harmonisierte
DIN EN-Normen nach den Amtsblättern der Richtlinien:
Richtlinie / Norm
Titel
Erstellung von Nutzungsinformationen (Gebrauchsanleitungen) für
DIN EN ISO 82079-1 :2021-09
Produkte - Teil 1: Grundsätze und allgemeine Anforderungen (IEC/
IEEE 82079-1:2019); Deutsche Fassung EN IEC/IEEE 82079-1:2020
2006/42/EG
EG-Richtlinie: Maschine (gültig ab 29.12.2009)
Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze –
DIN EN ISO 12100 :2010
Risikobeurteilung und Risikominderung
Diese Erklärung bezieht sich nur auf die Rundschalteinheit in dem Zustand, in dem sie in Verkehr
ƒ
gebracht wurde.
Die grundlegenden Sicherheits- und Gesundheitsschutzanforderungen gemäß Anhang dieser
ƒ
Richtlinie kommen zur Anwendung und werden eingehalten.
Folgende Kapitel des Anhang / der MA-RL 2006/42/EG wurden in der Risikobeurteilung behandelt:
ƒ
1.1.2, 1.1.3, 1.1.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.6, 1.3.7, 1.3.8.2, 1.3.9, 1.4.1, 1.4.2.1, 1.5.3, 1.5.4,
1.5.9, 1.5.11, 1.5.15, 1.6.1, 1.6.4, 1.7.1, 1.7.2, 1.7.3, 1.7.4.
Die speziellen technischen Unterlagen gemäß Anhang VII B wurden erstellt und sie werden der
ƒ
zuständigen nationalen Behörde auf Verlangen in elektronischer Form übermittelt.
Die Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Gesamtanlage, in die die
ƒ
Rundschalteinheit eingebaut wird, den Bestimmungen der Richtlinien entspricht.
Bevollmächtigte Person für die Zusammenstellung der technischen Unterlagen:
ƒ
Name:
Marco Jähnig
Anschrift: Brühlhofstraße 5, 70771 Leinfelden-Echterdingen
Leinfelden-Echterdingen, im Februar 2023
3
www.mader.eu
Unterschrift Geschäftsverantwortlicher
Betriebsanleitung manuelle Rundschalteinheit
3. Übersicht und Bestimmungsgemäße Verwendung
3.1
Übersicht des Gerätes

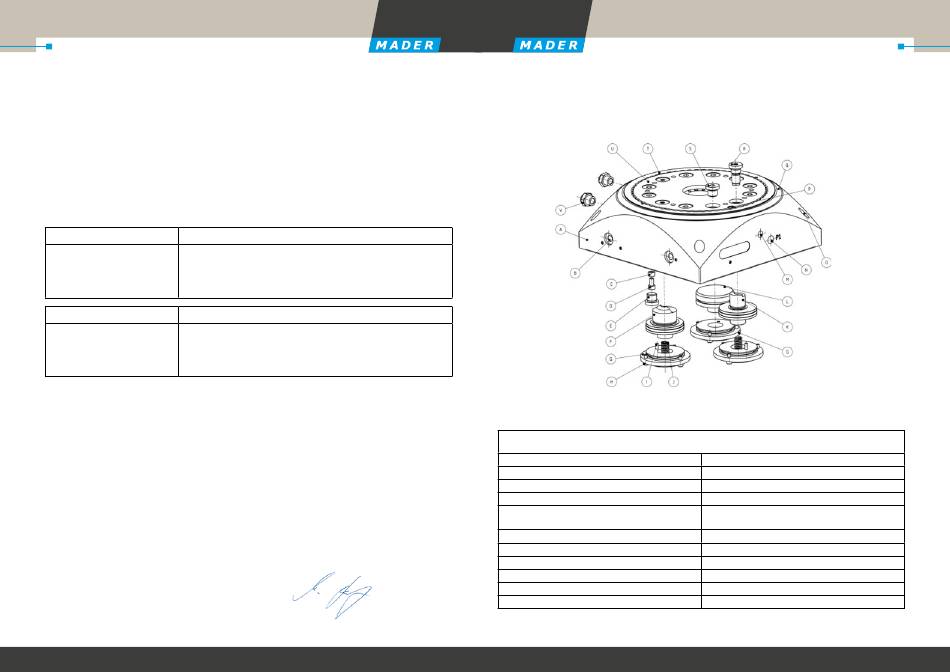

Abb. 1 - Darstellung der Bestandteile RSE-M-K-6
Die Rundschalteinheit RSE-M-K-6 besteht aus folgenden Hauptkomponenten:
(A) Gehäuse
(B) Gewindebohrung für Zentrierring ZR-9
(C) Ring (je Teilung)
(D) Zylinderschrauben (je Teilung)
(E) Verschlussschraube
(Zugang zu Signal-Geberschrauben)
(F) Arretier Bolzen
(G) Deckel
(H) Zylinderkopfschraube (Deckel)
(I) Zylinderstift
(J) Druckfeder
(K) Indexbolzen
RSE-M-K-6
(L) Verschlussbolzen
(M) Gewindebohrung für M8-Sensor
(N) Druckluftanschluss G1/8 z. Entriegelung
(O) Durchgangsbohrung zur Befestigung
(P) Flachkopfschraube
(Q) Tellerdichtung
(R) Teilungsbolzen
(S) Verschluß-Schraube M10
(T) Spannring
(U) Schaltteller
(V) Schalldämpfer G1/8
www.mader.eu
4
