Betriebsanleitung manuelle Rundschalteinheit
RSE-M-K-6
6.1.3.4 Umbau auf andere Drehrichtung
Der Tisch kann bzgl. seiner Drehrichtung umgebaut werden.
WARNUNG
Sorgen Sie zunächst durch Drehung für einen verriegelten Zustand. Trennen Sie
die Rundschalteinheit von der Druckluftversorgung und sichern Sie sie gegen
Wiedereinschalten.
Andernfalls können leichte bis schwere Verletzungen die Folge sein.
Vermeiden Sie diese gefährlichen Situationen!
WARNUNG
Die Verriegelung steht unter Federvorspannung der Druckfedern. Demontieren
Sie daher vorsichtig und mit entsprechenden Schutzeinrichtungen (Schutzbrille,
Handschuhe etc.). Vermeiden Sie gefährliche Situationen beim Umbau.
GEFAHR
Achten Sie beim Umbau, beim Warten und bei Reparaturarbeiten auf die Federvor-
spannung in beiden aktiven Kavitäten und mögliche Quetschgefahren der Hände
und/oder des Körpers!
Andernfalls sind schwere Verletzungen oder Tod die Folge.
ƒ Drehen Sie den Tisch so, dass der Zugang zur Unterseite möglich ist
ƒ Lösen Sie die Verschraubungen der Deckel der gegenüberliegenden Bohrungen* des
Verriegelungsmechanismus
ƒ Entnehmen Sie beide Deckel
ƒ Drehen Sie beide Verschlusszylinder um 180°
ƒ Achten Sie bei Montage der Deckel darauf, dass der Zylinderstift jeweils positioniert ist
(Verdrehsicherung – ist durch Bohrbild des Deckels gewährleistet)
*bei 3er Teilung (120°) siehe nachfolgenden Hinweis
19
www.mader.eu
Betriebsanleitung manuelle Rundschalteinheit
6.1.3.5 Umbau auf andere Teilung
Der Tisch kann, unabhängig seines Auslieferungszustandes mit einem Umbausatz (Zubehör) in
alle Teilungen (2, 3, 4, 6, 12) überführt (umgebaut) werden.
Die Verriegelung des Tisches erfolgt mit patentiertem System u.a. über Teilungsbolzen. Sie sind
von oben in den Schaltteller (U) eingebracht und kragen an der Unterseite über. Nach Drehung
sind diese ein Bestandteil des Verriegelungs-Prinzips des Tisches.
HINWEIS
Bei Umbau auf andere Teilungen sind die im Teller befindlichen Teilungsbolzen
zu reduzieren oder zu erweitern. Dies erfolgt von oben durch einfaches Ein- bzw.
Ausschrauben in den Teller.
Je nach Umbau sind freibleibende Bohrungen mit kürzeren Verschluss-Schrauben
zu verschließen (Bestandteil des Umbausatzes).

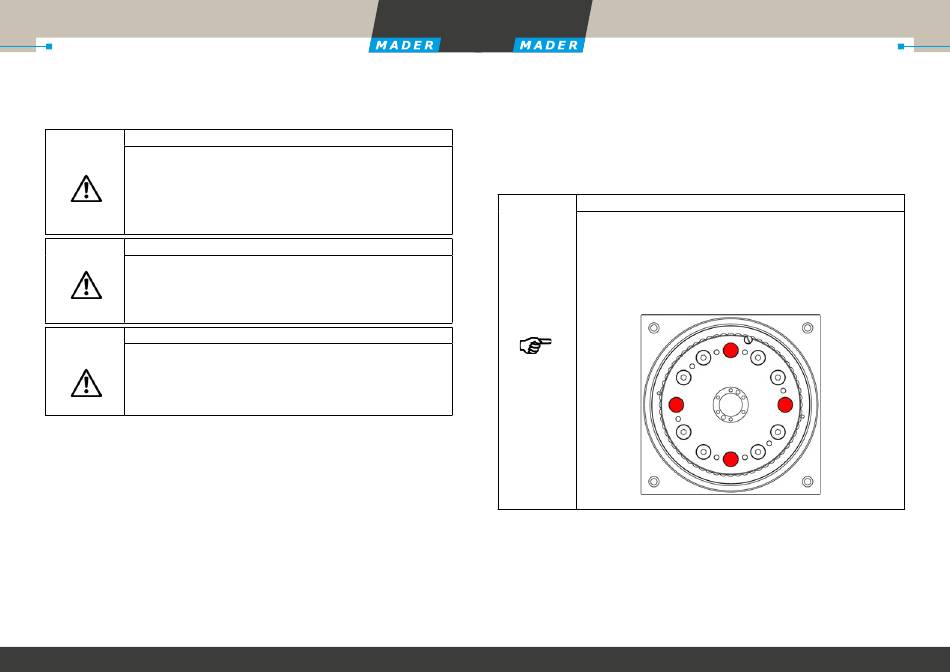

Beispiel: rot = Position der Anschlagschrauben bei 4er Teilung – Ansicht von oben
auf den Schaltteller:
RSE-M-K-6
20
