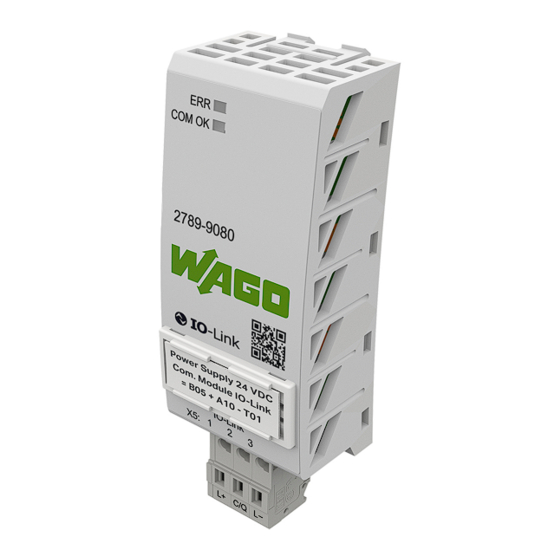

WAGO 2789-9080 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 2789-9080:
- Gebrauchs- und montageanleitung (4 Seiten) ,
- Produkthandbuch (40 Seiten)
Verwandte Anleitungen für WAGO 2789-9080
Inhaltszusammenfassung für WAGO 2789-9080

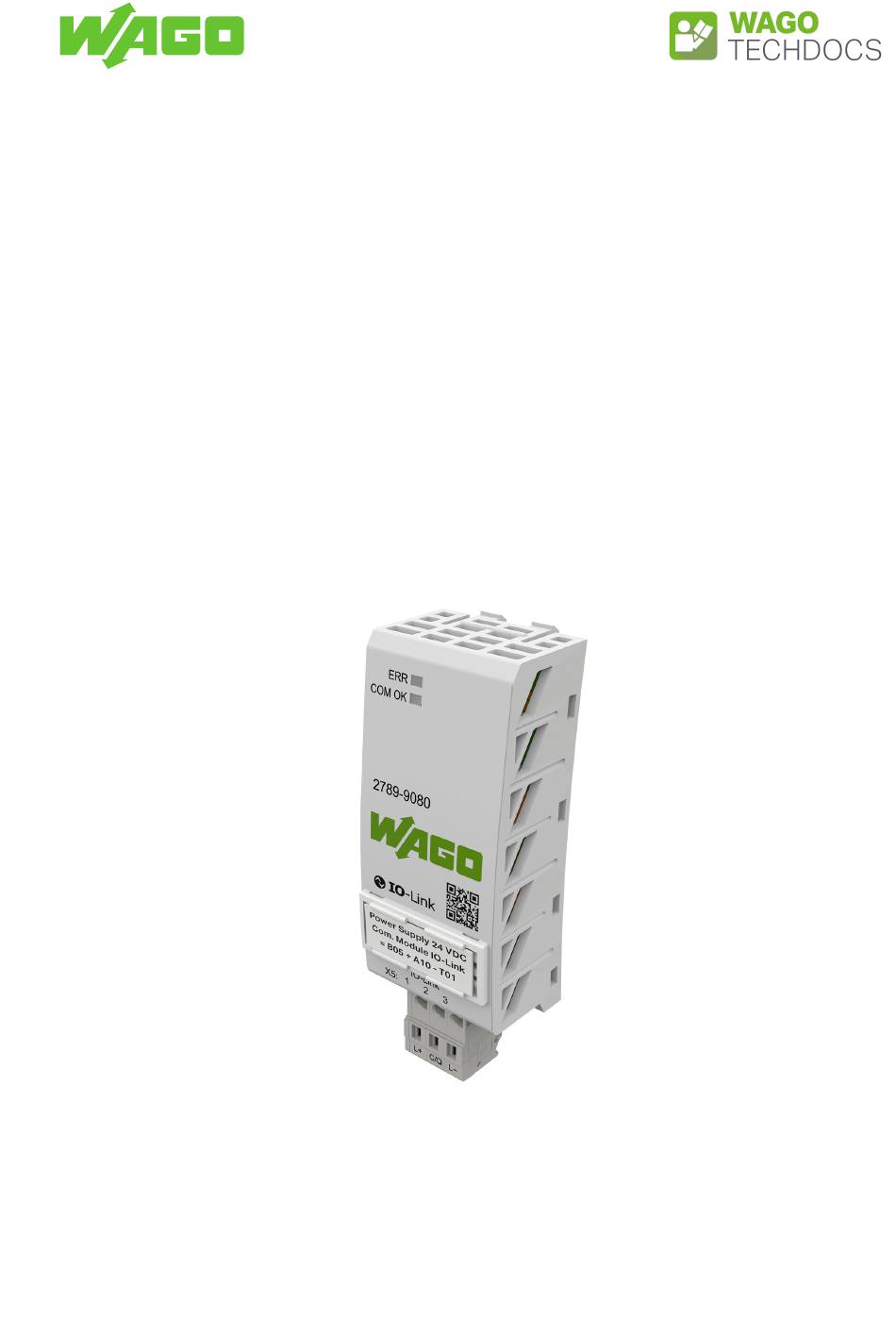

- Seite 1 Kommunikationsmodule Kommunikationsmodul IO-Link 2789-9080 Produkthandbuch | Version 1.0.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 1.0.0 Kommunikationsmodul IO-Link...
-
Seite 3: Inhaltsverzeichnis
IO-Link – Funktionen .................. 17 4.1.2 Parameter ...................... 18 Allgemeine Modulparameter ................ 18 4.2.1 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 ... 19 4.2.2 Datenaufbau für WAGO Stromversorgungen Pro 2 ........ 19 4.2.3 Parameteradressen für WAGO Stromversorgungen Pro 2 ...... 20 4.2.4... - Seite 4 System/General (Index 445) ............... 26 Meldungen und Ereignisse .................. 27 Fehlermeldungen für WAGO Stromversorgungen Pro 2...... 27 4.3.1 Ereignisse und Messwerte für WAGO Stromversorgungen Pro 2 .... 27 4.3.2 Sonstiges ....................... 28 IODD für WAGO Stromversorgungen Pro 2.......... 28 4.4.1 Transport und Lagerung ....................
-
Seite 5: Bestimmungen
IO-Link-Master 1.1 Bestimmungsgemäße Verwendung Das Kommunikationsmodul IO-Link der Serie 2789 dient zur Kommunikation mit einem IO-Link-Master und wird auf eine unterlagerte WAGO Stromversorgung Pro 2 aufge- steckt. Das Produkt ist ein offenes Gerät und ist für den Einbau in ein zusätzliches Gehäuse konzipiert. -
Seite 6: Darstellungskonventionen
Gewährleistung und Haftung Es gelten die Bestimmungen der allgemeinen Geschäfts- und Vertragsbedingungen für Lieferungen und Leistungen der WAGO GmbH & Co. KG sowie für Softwareprodukte und Produkte mit integrierter Software der WAGO Softwarelizenzvertrag, beide abrufbar un- ter: ü www.wago.com. Danach ist die Gewährleistung insbesondere in folgenden Fällen ausgeschlossen: •... - Seite 7 2789-9080 Bestimmungen Handlungsanweisung ü Dieses Symbol kennzeichnet eine Voraussetzung. 1. Handlungsschritt 2. Handlungsschritt ð Dieses Symbol kennzeichnet ein Zwischenergebnis. ð Dieses Symbol kennzeichnet ein Handlungsresultat. • Einzelner Handlungsschritt Aufzählung • Aufzählung erste Ebene – Aufzählung zweite Ebene Abbildungen Abbildungen in dieser Dokumentation dienen dem besseren Verständnis und können von der tatsächlichen Ausführung der Produkte abweichen.
-
Seite 8: Rechtliche Informationen
Kennzeichnet Informationen, Erklärungen, Empfehlungen, Verweise etc. 1.3 Rechtliche Informationen Geistiges Eigentum Das geistige Eigentum an diesem Dokument steht der WAGO GmbH & Co. KG zu. Daher sind die Vervielfältigung und Weitergabe seines Inhaltes (ganz oder teilweise) untersagt, soweit sich aus gesetzlichen Bestimmungen, schriftlichen Vereinbarungen oder diesem Dokument nichts anderes ergibt. -
Seite 9: Sicherheit
• Beachten Sie den zulässigen Temperaturbereich der Anschlussleitungen. • Sie dürfen an jede Anschlussklemme nur einen Leiter anklemmen. Wenn mehrere Lei- ter angeklemmt werden müssen, verbinden Sie die Leiter in einer vorgelagerten Ver- drahtung (z. B. mit WAGO Durchgangsklemmen). • Verwenden Sie eine geeignete Zugentlastung. 2.3 Mechanische Sicherheit •... -
Seite 10: Thermische Sicherheit
• Verwenden Sie generell zur Handhabung des Produktes saubere Werkzeuge und Ma- terialien. • Das Produkt enthält keine durch den Anwender zu wartenden Teile. Lassen Sie War- tungs-, Instandhaltungs- oder Reparaturarbeiten nur durch von WAGO zugelassenes Fachpersonal durchführen. • Tauschen Sie defekte oder beschädigte Produkte aus. -
Seite 11: Eigenschaften
IEC 61131-9 definiert (siehe [} 17]). Das Kommunikationsmodul IO-Link ermöglicht die Kommunikation mit einem IO-Link- Master. Es wird auf die Kommunikationsschnittstelle aufgesteckt, die auf der Frontseite & der WAGO Stromversorgung Pro 2 integriert ist. Weitere Informationen finden Sie im Produkthandbuch IO-Link-Master. 3.2 Ansicht Abbildung 1: Ansicht... -
Seite 12: Typenschild
Eigenschaften 2789-9080 3.3 Typenschild Das Typenschild des Produktes enthält die folgenden Informationen: Abbildung 2: Typenschild Pos. Bemerkung Details 8 Zulassungen [} 16] Feld für die Zulassungen Artikelnummer Firmenlogo und Adresse Produktbezeichnung QR-Code mit Link zur Webseite Hinweis auf die Produktdokumentation Produktspezifische Informationen 8 Produktspezifische Informationen [} 13]... -
Seite 13: Produktspezifische Informationen
Details 2D Data Matrix Code Enthält die Informationen der Positionen 2 … 5 Schlüsselnummer Feste Angabe (37S) Identifikationsnummer gemäß D-U-N-S® Feste Angabe (WAGO Minden) WAGO Artikelnummer oder interne SAP-Nummer Produktabhängig Fortlaufende Nummer Produktabhängig Produktionsdatum und Revision • Produktionsdatum • Revisionsindex (FW HW FL) Interne Produktnummer des Herstellers Produktabhängig... -
Seite 14: Anzeigeelemente
Eigenschaften 2789-9080 Artikelnummer 0721-0103/Z000-0020 Anschlusstechnik Push-in CAGE CLAMP® 3.6 Anzeigeelemente Das Produkt besitzt eine optische Zustandsanzeige. Diese Anzeige besteht aus zwei LEDs. COM OK Abbildung 5: Optische Zustandsanzeige Tabelle 3: Anzeige von Betriebszuständen Anzeige LED-Beschreibung Zustand Beschreibung Fehler Betriebsbereit; kein Fehler vorhanden... -
Seite 15: Verlustleistung
III (insofern über IO-Link-Master eine Schutz- kleinspannung [SELV] anliegt) Schutzart IP20 Potentialtrennung 0,63 kV Der unterlagerten WAGO Stromversorgung Pro 2. 3.8 Richtlinien, Zulassungen und Normen 3.8.1 Richtlinien Für das Produkt liegen eine EU-Konformitätserklärung und eine CE-Kennzeichnung vor. ü www.wago.com Weitere Informationen finden Sie unter: Produkthandbuch | Version: 1.0.0... -
Seite 16: Zulassungen
Eigenschaften 2789-9080 3.8.2 Zulassungen Für das Produkt wurden folgende Zulassungen erteilt: Tabelle 10: Zulassungen Logo Zertifizierungsgesellschaft Norm Underwriters Laboratories UL 61010-1 Underwriters Laboratories UL 61010-2-201 Underwriters Laboratories UL 121201, Class I, Division 2, Groups A B C D, T4 3.8.3 Normen Tabelle 11: Mechanische und klimatische Umgebungsbedingungen... -
Seite 17: Feldbusbeschreibung
2789-9080 Feldbusbeschreibung Feldbusbeschreibung 4.1 Technologie 4.1.1 IO-Link – Technologie IO-Link definiert einen Kommunikationsstandard (gemäß IEC 61131-9) zur Anbindung sowohl gängiger digitaler Ein-/Ausgänge als auch intelligenter IO-Link-Devices an die Steuerungsebene. IO-Link-Devices bezeichnen dabei Sensoren und Aktoren der Felde- bene, die über IO-Link-Funktionalität verfügen. -
Seite 18: Parameter
Feldbusbeschreibung 2789-9080 4.2 Parameter 4.2.1 Allgemeine Modulparameter Das Produkt verwendet die folgenden Standardparameter von IO-Link: Tabelle 14: Standardparameter von IO-Link Index Parameter Datentyp Datenlänge Beschreibung (Bytes) Device Access RecordT Standardized Device locking functions Locks Profile ArrayT of Profile characteristic Characteristic UIntegerT16... -
Seite 19: Spezifische Modulparameter Der Wago Stromversorgungen Pro 2
2789-9080 Feldbusbeschreibung 4.2.2 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 Das Produkt verwendet die folgenden WAGO spezifischen Parameter: Tabelle 15: WAGO spezifische Parameter Index Parameter Datentyp Datenlänge Beschreibung (Bytes) 12001 Part number mo- StringT Artikelnummer des Moduls dule 12002 Part number ex-... -
Seite 20: Parameteradressen Für Wago Stromversorgungen Pro 2
Feldbusbeschreibung 2789-9080 4.2.4 Parameteradressen für WAGO Stromversorgungen Pro 2 Tabelle 19: Parameteradressen Index Parameter Zugriff Datentyp Datenlänge Beschreibung (Bytes) Password write only StringT Passwort (siehe 8 Passwort-Handling [} 21]) Password protecti- read/write UIntegerT Passwortschutz (Auswahlmöglichkeiten on level siehe 8 Passwort-Handling [} 21]) Device address read/write UIntegerT Die ID des Gerätes... -
Seite 21: Passwort-Handling
2789-9080 Feldbusbeschreibung DC-Ausgang Tabelle 20: Parameter – DC-Ausgang Index Parameter Zugriff Datentyp Datenlänge Beschreibung (Bytes) 1542 Output power read only UIntegerT Ausgangsleistung 1544 Output energy of last read only UIntegerT Ausgangsenergie der letzten Sekunde second 1546 Output energy of last read only UIntegerT... -
Seite 22: Baudrate (Index 380)
Feldbusbeschreibung 2789-9080 Hinweis Setzen Sie zuerst das Passwort! Bei der Parametrisierung des Passworts muss erst der Parameter „Password“ gesetzt und anschließend der Parameter „Password Protection Level“ konfiguriert werden. 4.2.4.2 Baudrate (Index 380) Tabelle 22: Auswahlmöglichkeiten für Baudrate Wert IODD-Wert 4800 4800 baud 9600... -
Seite 23: Data Format (Index 386)
2789-9080 Feldbusbeschreibung 4.2.4.6 Data format (Index 386) Tabelle 26: Auswahlmöglichkeiten der Datenformate Wert IODD-Wert Beschreibung Big endian B0, B1, B2, B3 Middle endian B2, B3, B0, B1 Little endian B3, B2, B1, B0 4.2.4.7 Output behavior (Index 394) Output on Bit 0 aktiviert oder deaktiviert den Ausgang. -
Seite 24: Configuration Of Digital Input (Index 424)
Feldbusbeschreibung 2789-9080 Bit 6 Bit 7 Bit 8 Bit 9 IODD-Wert Beschreibung Electronic circuit breaker Elektronischer Schutzschalter Latching after thermal overload Bit 12 steuert die speichernde Abschaltung bei thermischer Überlast. Tabelle 32: Latching after thermal overload Bit 12 IODD-Wert Beschreibung active... -
Seite 25: Configuration Of Digitial Output (Index 432)
2789-9080 Feldbusbeschreibung 4.2.4.9 Configuration of digitial output (Index 432) DC OK Bit 0 aktiviert oder deaktiviert die Ausgabe des DC OK-Status über den digitalen Aus- gang. Tabelle 36: DC OK Bit 0 IODD-Wert Beschreibung active aktiviert inactive deaktiviert Load current warning level exceeded Bit 1 zeigt an, ob die Überlastwarnschwelle überschritten wurde. -
Seite 26: System/General (Index 445)
Feldbusbeschreibung 2789-9080 Inverted settings Bit 10 bestimmt, ob invertierte oder nicht invertierte Einstellungen verwendet werden. Tabelle 42: Inverted settings Bit 10 IODD-Wert Beschreibung Non-inverted normal, nicht invertiert Inverted invertiert 4.2.4.10 System/General (Index 445) Behaviour on application of power Bits 0 bis 2 bestimmen das Verhalten bei angelegter Spannung. -
Seite 27: Meldungen Und Ereignisse
0x8158 Password protection active Kein Parameterzugriff, Passwortschutz ist aktiv. Read Only Cyclic redundancy check 4.3.2 Ereignisse und Messwerte für WAGO Stromversorgungen Pro 2 Tabelle 48: Ereignisse – Warnungen Index Bit Nr. Ereignisse – Warnung Beschreibung 1539 Output under-voltage Unterspannung am Ausgang unterhalb DC OK-Schwelle outOverVoltage Überspannung: +10 % von der eingestellten Ausgangsspannung... -
Seite 28: Sonstiges
Herstellers) zugewiesen werden. Diese IODD beinhaltet die verfügbaren Parameter. Die IODD für WAGO Produkte finden Sie hier: ü https://ioddfinder.io-link.com: 1. Geben Sie in die Suchmaske WAGO als Hersteller ein. 2. Klicken Sie auf die Schaltfläche [Weiter]. ð Die Seite mit allen IODDs von WAGO öffnet sich. -
Seite 29: Transport Und Lagerung
2789-9080 Transport und Lagerung Transport und Lagerung Die Originalverpackung bietet den optimalen Schutz bei Transport und Lagerung. • Lagern Sie das Produkt in geeigneter Verpackung, möglichst in der Originalverpa- ckung. • Transportieren Sie das Produkt nur in geeigneten Behältern/Verpackung. • Stellen Sie sicher, dass die Kontakte des Produktes beim Ein- und Auspacken nicht verschmutzt oder beschädigt werden. -
Seite 30: Montieren Und Demontieren
[} 11]): Front- seite vorn, Beschriftung lesbar, Belüftungsöffnungen (b) oben und unten. Montieren Abbildung 7: Montieren Montieren Sie das Produkt durch Aufrasten auf die WAGO Stromversorgung Pro 2 (siehe Abbildung „Montieren“): 1. Entfernen Sie an der WAGO Stromversorgung Pro 2 die Abdeckkappe der Kommu- nikationsschnittstelle. 2. Bewahren Sie die Abdeckkappe gut auf, damit Sie die Kommunikationsschnittstelle wieder abdecken können, wenn diese Schnittstelle nicht benötigt wird. -
Seite 31: Abbildung 8 Demontieren
• Demontieren Sie das Produkt nur im ausgeschalteten Zustand. Abbildung 8: Demontieren 1. Drücken Sie in die obere Verriegelungslasche (a) des Produktes [C]. 2. Lösen Sie das Produkt in einer Schwenkbewegung von der WAGO Stromversor- gung Pro 2 [D]. ACHTUNG Elektrostatische Entladung vermeiden! In dem Produkt sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können. -
Seite 32: Außer Betrieb Nehmen
Außer Betrieb nehmen 2789-9080 Außer Betrieb nehmen 7.1 Entsorgung und Recycling WEEE Kennzeichnung Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Dies gilt auch für Produkte ohne diese Kennzeichung. Elektro- und Elektronikgeräte enthalten Materialien, Stoffe und Substanzen, die umwelt- und gesundheitsschädlich sein können. -
Seite 33: Anhang
2789-9080 Anhang Anhang 8.1 Zubehör Für das Produkt steht folgendes Zubehör zur Verfügung: Zubehör – Werkzeug Tabelle 50: Zubehör – Werkzeug Beschreibung Bezeichnung Artikelnummer Betätigungswerkzeug mit teilisoliertem Schaft Typ 2, Klinge 3,5 mm × 0,5 mm 210-720 Zubehör – Beschriftung Tabelle 51: Zubehör – Beschriftung... - Seite 34 Anhang 2789-9080 • Google Play ist ein eingetragenes Markenzeichen von Google Inc. • IO-Link ist eine eingetragene Marke der PROFIBUS Nutzerorganisation e.V. ® • KNX ist eine eingetragene Marke der KNX Association cvba. ® • Linux ist eine eingetragene Marke von Linus Torvalds.
- Seite 35 Tabelle 11 Mechanische und klimatische Umgebungsbedingungen........... Tabelle 12 EMV – Störfestigkeit ......................Tabelle 13 EMV – Störaussendung ..................... Tabelle 14 Standardparameter von IO-Link..................Tabelle 15 WAGO spezifische Parameter ................... Tabelle 16 Aufbau Prozessdaten......................Tabelle 17 Aufbau Statusmeldungen....................Tabelle 18 Aufbau Steuerdaten ......................
- Seite 36 Tabellenverzeichnis 2789-9080 Tabelle 37 Load current warning level exceeded ................Tabelle 38 Electronic circuit breaker tripped..................Tabelle 39 Power supply switched off (latched) .................. Tabelle 40 Enable switching DO on/off via process data ..............Tabelle 41 Digital output on .........................
- Seite 37 2789-9080 Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Typenschild........................Abbildung 3 Produktspezifische Informationen................. Abbildung 4 Anschluss IO-Link X5 ....................Abbildung 5 Optische Zustandsanzeige ................... Abbildung 6 3-Leiter-Anschlusstechnik (gemäß Physik 2 der IO-Link-Spezifikation 1.0.0) ....Abbildung 7 Montieren ........................Abbildung 8 Demontieren .........................
- Seite 38 WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Copyright – WAGO GmbH & Co. KG – Alle Rechte vorbehalten. Inhalt und Struktur der WAGO Websites, Kataloge, Videos und andere WAGO Medien unterliegen dem Urheber- recht. Die Verbreitung oder Veränderung des Inhalts dieser Seiten und Videos ist nicht gestattet. Des Weiteren darf der Inhalt weder zu kommerziellen Zwecken kopiert, noch Dritten...
