WAGO 2789-9080 Produkthandbuch
Vorschau ausblenden
Andere Handbücher für 2789-9080:
- Gebrauchs- und montageanleitung (4 Seiten) ,
- Bedienungsanleitung (38 Seiten)
Verwandte Anleitungen für WAGO 2789-9080
Inhaltszusammenfassung für WAGO 2789-9080

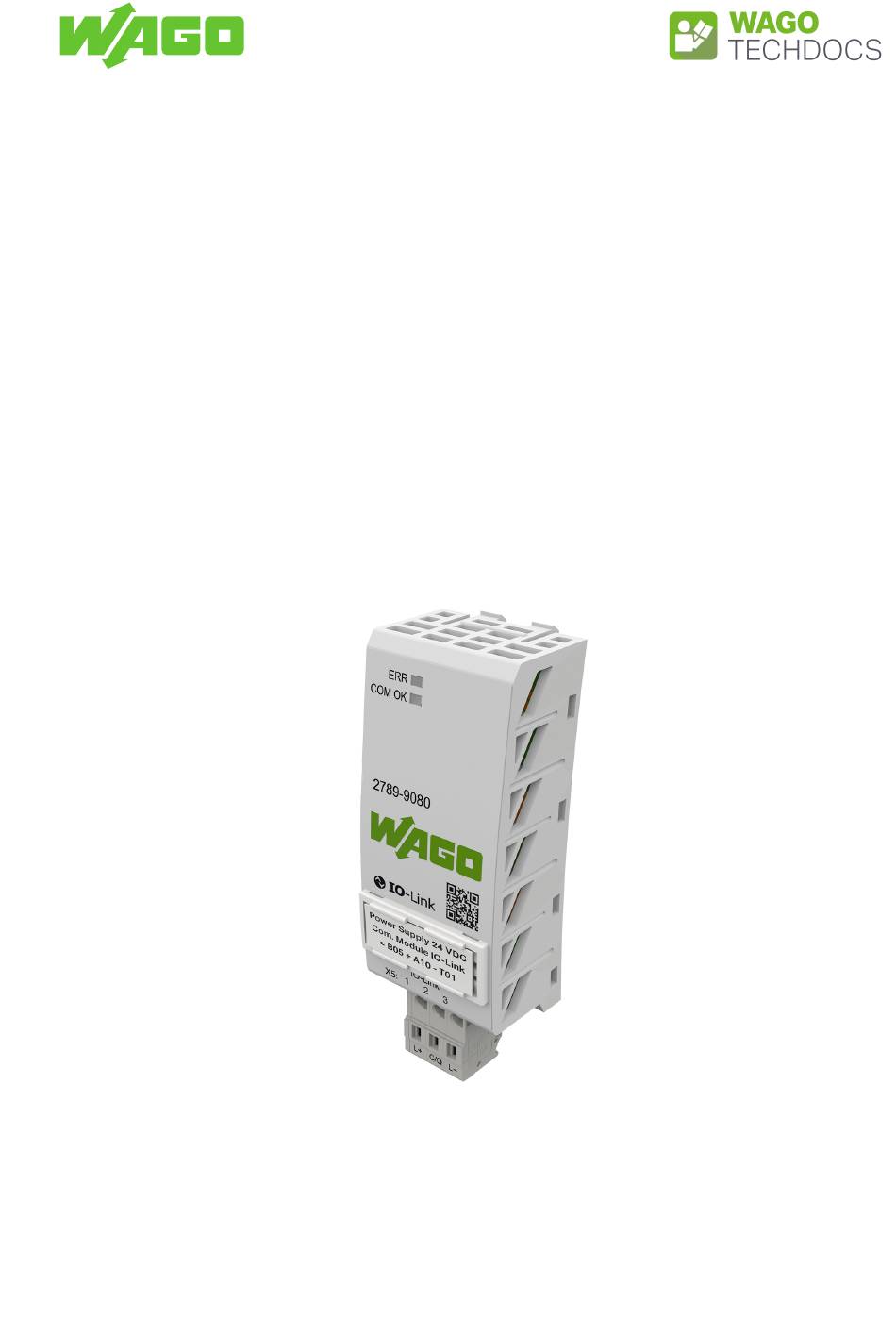

- Seite 1 Kommunikationsmodule WAGO Kommunikationsmodul IO-Link 2789-9080 Produkthandbuch | Version 1.1.0 /WAGO/...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 1.1.0 Kommunikationsmodul IO-Link...
-
Seite 3: Inhaltsverzeichnis
IO-Link – Funktionen .................. 16 4.1.2 Parameter ...................... 17 Allgemeine Modulparameter ................ 17 4.2.1 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 ... 18 4.2.2 Datenaufbau für WAGO Stromversorgungen Pro 2 ........ 18 4.2.3 Parameteradressen für WAGO Stromversorgungen Pro 2 ...... 19 4.2.4... - Seite 4 System/General (Index 445) ............... 26 Meldungen und Ereignisse .................. 27 Fehlermeldungen für WAGO Stromversorgungen Pro 2...... 27 4.3.1 Ereignisse und Messwerte für WAGO Stromversorgungen Pro 2 .... 28 4.3.2 Sonstiges ....................... 28 IODD für WAGO Stromversorgungen Pro 2.......... 28 4.4.1 Transport und Lagerung ....................
-
Seite 5: Bestimmungen
Kenntnis der Gebrauchsanleitung ist Voraussetzung für die bestimmungsge- mäße Verwendung. Alle Dokumente und Informationen finden Sie auf der Produktdetail- seite. Ergänzendes Dokument & Produkthandbuch • der verwendeten WAGO Stromversorgung Pro 2 & Produkthandbuch • IO-Link-Master 1.1 Darstellungskonventionen Zahlensysteme... - Seite 6 Bestimmungen 2789-9080 2. Handlungsschritt ð Dieses Symbol kennzeichnet ein Zwischenergebnis. ð Dieses Symbol kennzeichnet ein Handlungsresultat. • Einzelner Handlungsschritt Aufzählung • Aufzählung erste Ebene – Aufzählung zweite Ebene Abbildungen Abbildungen in dieser Dokumentation dienen dem besseren Verständnis und können von der tatsächlichen Ausführung der Produkte abweichen.
-
Seite 7: Rechtliche Informationen
Kennzeichnet Informationen, Erklärungen, Empfehlungen, Verweise etc. 1.2 Rechtliche Informationen Geistiges Eigentum Das geistige Eigentum an diesem Dokument steht der WAGO GmbH & Co. KG zu. Daher sind die Vervielfältigung und Weitergabe seines Inhaltes (ganz oder teilweise) untersagt, soweit sich aus gesetzlichen Bestimmungen, schriftlichen Vereinbarungen oder diesem Dokument nichts anderes ergibt. -
Seite 8: Sicherheit
Sicherheit 2789-9080 Sicherheit 2.1 Allgemeine Sicherheitsbestimmungen • Diese Dokumentation ist Teil des Produktes. Bewahren Sie deshalb die Dokumentati- on während der gesamten Nutzungsdauer des Produktes auf. Geben Sie die Doku- mentation an den nachfolgenden Benutzer des Produktes weiter. Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation... -
Seite 9: Thermische Sicherheit
• Verwenden Sie generell zur Handhabung des Produktes saubere Werkzeuge und Ma- terialien. • Das Produkt enthält keine durch den Anwender zu wartenden Teile. Lassen Sie War- tungs-, Instandhaltungs- oder Reparaturarbeiten nur durch von WAGO zugelassenes Fachpersonal durchführen. • Tauschen Sie defekte oder beschädigte Produkte aus. -
Seite 10: Eigenschaften
IEC 61131-9 definiert (siehe [} 16]). Das Kommunikationsmodul IO-Link ermöglicht die Kommunikation mit einem IO-Link- Master. Es wird auf die Kommunikationsschnittstelle aufgesteckt, die auf der Frontseite & der WAGO Stromversorgung Pro 2 integriert ist. Weitere Informationen finden Sie im Produkthandbuch IO-Link-Master. 3.2 Ansicht Abbildung 1: Ansicht Verriegelungslasche Belüftungsöffnungen... -
Seite 11: Typenschild
2789-9080 Eigenschaften 3.3 Typenschild Das Typenschild des Produktes enthält die folgenden Informationen: Abbildung 2: Typenschild Feld für die Zulassungen 8 Zulassungen [} 14] Artikelnummer Firmenlogo und Adresse Produktbezeichnung QR-Code mit Link zur Webseite Hinweis auf die Produktdokumentation Produktspezifische Informationen 3.4 Produktspezifische Informationen Abbildung 3: Produktspezifische Informationen... -
Seite 12: Anschlüsse
Eigenschaften 2789-9080 Position Bemerkung Details Identifikationsnummer gemäß D-U-N-S® Feste Angabe (WAGO Minden) WAGO Artikelnummer oder interne SAP-Nummer Produktabhängig Fortlaufende Nummer Produktabhängig • Produktionsdatum Produktionsdatum und Revision • Revisionsindex (FW HW FL) Interne Produktnummer des Herstellers Produktabhängig Media Access Control Identifier Produktabhängig... -
Seite 13: Technische Daten
2789-9080 Eigenschaften Anzeige LED-Beschreibung Zustand Beschreibung Allgemeiner Fehler/Systemfehler Blinkend (2 Hz) Verbindungsfehler IO-Link Blinkend (8 Hz) Verbindungsfehler zum unterlagerten Gerät COM OK Gerätestatus Keine Verbindung zum unterlagerten Gerät Betriebsbereit Blinkend (2 Hz) Kommunikation aktiv 3.7 Technische Daten 3.7.1 Produkt Tabelle 4: Technische Daten – Produkt... -
Seite 14: Umgebungsbedingungen
Eigenschaften 2789-9080 Eigenschaft Wert Geräte-ID Abhängig von der verwendeten Pro 2, siehe 8 Geräte-IDs der WAGO Stromversorgungen Pro 2 [} 33]. Baudrate 230,4 kBit/s (COM 3) Länge PD 5 Byte Länge PD 1 Byte IO-Link Version 1.1.2 Nein Zugriffssperre DS Lock, Parameter Access Lock... -
Seite 15: Normen
2789-9080 Eigenschaften Logo Zertifizierungsgesellschaft Norm Underwriters Laboratories UL 61010-2-201 Underwriters Laboratories UL 121201, Class I, Division 2, Groups A B C D, T4 Hinweis Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen finden Sie im Internet unter: ü www.wago.com/<Artikelnummer> 3.8.3 Normen Tabelle 11: Mechanische und klimatische Umgebungsbedingungen... -
Seite 16: Feldbusbeschreibung
Feldbusbeschreibung 2789-9080 Feldbusbeschreibung 4.1 Technologie 4.1.1 IO-Link – Technologie IO-Link definiert einen Kommunikationsstandard (gemäß IEC 61131-9) zur Anbindung sowohl gängiger digitaler Ein-/Ausgänge als auch intelligenter IO-Link-Devices an die Steuerungsebene. IO-Link-Devices bezeichnen dabei Sensoren und Aktoren der Felde- bene, die über IO-Link-Funktionalität verfügen. -
Seite 17: Parameter
2789-9080 Feldbusbeschreibung 4.2 Parameter 4.2.1 Allgemeine Modulparameter Das Produkt verwendet die folgenden Standardparameter von IO-Link: Tabelle 14: Standardparameter von IO-Link Index Sub- Parameter Datentyp Daten- Beschreibung index länge (Bytes) Device Access Locks RecordT Standardized Device locking functions Profile ArrayT of Profile characteristic... -
Seite 18: Spezifische Modulparameter Der Wago Stromversorgungen Pro 2
Feldbusbeschreibung 2789-9080 4.2.2 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 Das Produkt verwendet die folgenden WAGO spezifischen Parameter: Tabelle 15: WAGO spezifische Parameter Index Subindex Parameter Datentyp Datenlänge Beschreibung (Bytes) 12001 Part number mo- StringT Artikelnummer dule des Moduls 12002 Part number ex-... -
Seite 19: Parameteradressen Für Wago Stromversorgungen Pro 2
2789-9080 Feldbusbeschreibung Beschreibung DO setzen 2 … 7 Reserve 4.2.4 Parameteradressen für WAGO Stromversorgungen Pro 2 Tabelle 19: Parameteradressen Sub- Para- Zugriff Datentyp Daten- Werksein- Parameterbe- Daten- Beschreibung meter speiche- stellung reich länge rung (Bytes) 340 0 Pass- write only StringT... - Seite 20 Feldbusbeschreibung 2789-9080 Sub- Para- Zugriff Datentyp Daten- Werksein- Parameterbe- Daten- Beschreibung meter speiche- stellung reich länge rung (Bytes) 393 0 Over- read/write UIntegerT Ja 2,5 A: 0 mA 0 … 2500 mA Überlastwarn- load schwelle zwischen 5 A: 0 mA 0 … 5000 mA warning > 0 A und Nenn- 10 A: 0 mA...
-
Seite 21: Tabelle 20 Parameter - Dc-Ausgang
2789-9080 Feldbusbeschreibung Sub- Para- Zugriff Datentyp Daten- Werksein- Parameterbe- Daten- Beschreibung meter speiche- stellung reich länge rung (Bytes) 432 0 Signali- read/write UIntegerT Nein Verhaltenseinstel- sation lungen des Digital- ausgangs (Aus- Confi- wahlmöglichkeiten gurati- siehe 8 Configu- on of ration of digitial... -
Seite 22: Passwort-Handling
Feldbusbeschreibung 2789-9080 Index Subindex Parameter Zugriff Datentyp Datenlänge Beschreibung (Bytes) 1564 Counter 'High read only UIntegerT Zähler „hohe device tempe- Gerätetempe- rature' ratur“ 1566 Counter 'Over- read only UIntegerT Zähler „Über- heating, temperatur, device swit- Gerät ched off' abgeschaltet“ 4.2.4.1 Passwort-Handling Hinweis Gerätesperrung muss manuell erfolgen! -
Seite 23: Data Bits (Index 382)
2789-9080 Feldbusbeschreibung Wert IODD-Wert 560800 560800 baud 4.2.4.3 Data bits (Index 382) Tabelle 23: Auswahlmöglichkeiten für Databits Wert IODD-Wert Beschreibung 7 Bit 8 Bit 4.2.4.4 Stop bits (Index 383) Tabelle 24: Auswahlmöglichkeiten für Stopbits Wert IODD-Wert Beschreibung 4.2.4.5 Parity (Index 384) Tabelle 25: Auswahlmöglichkeiten für Parität... -
Seite 24: Tabelle 29 Overload Warning
Feldbusbeschreibung 2789-9080 Bit 1 IODD-Wert Beschreibung inactive deaktiviert Overload warning Bit 2 aktiviert oder deaktiviert die Überlastschwelle-Warnung. Tabelle 29: Overload warning Bit 2 IODD-Wert Beschreibung active aktiviert inactive deaktiviert Enable switching the DC output on and off Bit 3 aktiviert oder deaktiviert die Ansteuerung des Augangs über zyklische Prozessda- ten. -
Seite 25: Configuration Of Digital Input (Index 424)
2789-9080 Feldbusbeschreibung 4.2.4.8 Configuration of digital input (Index 424) Enable switching DC output on/off via DI Bit 0 ermöglicht das Einschalten und Ausschalten des Ausgangs der Stromversorgung. Ein LOW-Pegel am DI bedeutet, dass der Ausgang eingeschaltet ist. Ein HIGH-Pegel am DI bedeutet, dass der Ausgang ausgeschaltet ist. -
Seite 26: System/General (Index 445)
Feldbusbeschreibung 2789-9080 Power supply switched off (latched) Bit 3 steuert die speichernde Abschaltung. Tabelle 39: Power supply switched off (latched) Bit 3 IODD-Wert Beschreibung active aktiviert inactive deaktiviert Enable switching DO on/off via process data Bit 4 aktiviert oder deaktiviert die Ansteuerung des Augangs über zyklische Prozessda- ten. -
Seite 27: Meldungen Und Ereignisse
Tabelle 46: Disable reset to factory settings Bit 7 IODD-Wert Beschreibung active aktiviert inactive deaktiviert 4.3 Meldungen und Ereignisse 4.3.1 Fehlermeldungen für WAGO Stromversorgungen Pro 2 Tabelle 47: Fehlermeldungen Index Fehlermeldung Beschreibung (Hex.) 0x8000 Device application error – no details Nicht unterstützte Funktion... -
Seite 28: Ereignisse Und Messwerte Für Wago Stromversorgungen Pro 2
Herstellers) zugewiesen werden. Diese IODD beinhaltet die verfügbaren Parameter. Die IODD für WAGO Produkte finden Sie hier: ü https://ioddfinder.io-link.com: 1. Geben Sie in die Suchmaske WAGO als Hersteller ein. 2. Klicken Sie auf die Schaltfläche [Weiter]. ð Die Seite mit allen IODDs von WAGO öffnet sich. -
Seite 29: Transport Und Lagerung
2789-9080 Transport und Lagerung Transport und Lagerung Die Originalverpackung bietet den optimalen Schutz bei Transport und Lagerung. • Lagern Sie das Produkt in geeigneter Verpackung, möglichst in der Originalverpa- ckung. • Transportieren Sie das Produkt nur in geeigneten Behältern/Verpackung. • Stellen Sie sicher, dass die Kontakte des Produktes beim Ein- und Auspacken nicht verschmutzt oder beschädigt werden. -
Seite 30: Montieren Und Demontieren
[} 10]): Front- seite vorn, Beschriftung lesbar, Belüftungsöffnungen (b) oben und unten. Montieren Abbildung 7: Montieren Montieren Sie das Produkt durch Aufrasten auf die WAGO Stromversorgung Pro 2 (siehe Abbildung „Montieren“): 1. Entfernen Sie an der WAGO Stromversorgung Pro 2 die Abdeckkappe der Kommu- nikationsschnittstelle. 2. Bewahren Sie die Abdeckkappe gut auf, damit Sie die Kommunikationsschnittstelle wieder abdecken können, wenn diese Schnittstelle nicht benötigt wird. -
Seite 31: Abbildung 8 Demontieren
• Demontieren Sie das Produkt nur im ausgeschalteten Zustand. Abbildung 8: Demontieren 1. Drücken Sie in die obere Verriegelungslasche (a) des Produktes [C]. 2. Lösen Sie das Produkt in einer Schwenkbewegung von der WAGO Stromversor- gung Pro 2 [D]. ACHTUNG Elektrostatische Entladung vermeiden! In dem Produkt sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können. -
Seite 32: Außer Betrieb Nehmen
Außer Betrieb nehmen 2789-9080 Außer Betrieb nehmen 7.1 Entsorgung und Recycling WEEE Kennzeichnung Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Dies gilt auch für Produkte ohne diese Kennzeichung. Elektro- und Elektronikgeräte enthalten Materialien, Stoffe und Substanzen, die umwelt- und gesundheitsschädlich sein können. -
Seite 33: Anhang
2789-9080 Anhang Anhang 8.1 Geräte-IDs der WAGO Stromversorgungen Pro 2 Tabelle 50: Geräte-IDs der jeweiligen Pro 2 Variante Artikelnummer Geräte-ID 2787-2144 12591169 12591170 12591171 2787-2144/000-030 12591171 2787-2144/000-070 2787-2146 12591233 12591234 12591235 2787-2146/000-030 12591235 2787-2146/000-070 2787-2147 12591297 12591298 12591299 2787-2147/000-030 12591299 2787-2147/000-070 2787-2448... -
Seite 34: Zubehör
Anhang 2789-9080 Artikelnummer Geräte-ID 2787-2157 12591619 2787-2157/000-030 2787-2157/000-070 2787-2344 12592195 2787-2344/000-030 2787-2344/000-070 2787-2346 12592259 2787-2346/000-030 2787-2346/000-070 2787-2357 12592323 2787-2357/000-030 2787-2357/000-070 2787-2358 12592387 2787-2358/000-030 2787-2358/000-070 8.2 Zubehör Für das Produkt steht folgendes Zubehör zur Verfügung: Zubehör – Werkzeug Tabelle 51: Zubehör – Werkzeug... - Seite 35 2789-9080 Anhang ® • BACnet ist eine eingetragene Marke der American Society of Heating, Refrigerating and Air Conditioning Engineers, Inc. (ASHRAE). ® • Bluetooth ist ein registriertes Warenzeichen der Bluetooth SIG, Inc. ® ® • CiA und CANopen sind eingetragene Marken des CAN in AUTOMATION – Interna- tional Users and Manufacturers Group e.
- Seite 36 Tabelle 11 Mechanische und klimatische Umgebungsbedingungen........... Tabelle 12 EMV – Störfestigkeit ......................Tabelle 13 EMV – Störaussendung ..................... Tabelle 14 Standardparameter von IO-Link..................Tabelle 15 WAGO spezifische Parameter ................... Tabelle 16 Aufbau Prozessdaten......................Tabelle 17 Aufbau Statusmeldungen....................Tabelle 18 Aufbau Steuerdaten ......................
- Seite 37 2789-9080 Tabellenverzeichnis Tabelle 37 Load current warning level exceeded ................Tabelle 38 Electronic circuit breaker tripped..................Tabelle 39 Power supply switched off (latched) .................. Tabelle 40 Enable switching DO on/off via process data ..............Tabelle 41 Digital output on .........................
- Seite 38 Abbildungsverzeichnis 2789-9080 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Typenschild........................Abbildung 3 Produktspezifische Informationen................. Abbildung 4 Anschluss IO-Link X5 ....................Abbildung 5 Optische Zustandsanzeige ................... Abbildung 6 3-Leiter-Anschlusstechnik (gemäß Physik 2 der IO-Link-Spezifikation 1.0.0) ....Abbildung 7 Montieren ........................Abbildung 8 Demontieren .........................
- Seite 39 2789-9080 Abbildungsverzeichnis Produkthandbuch | Version: 1.1.0 Kommunikationsmodul IO-Link...
- Seite 40 WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Copyright – WAGO GmbH & Co. KG – Alle Rechte vorbehalten. Inhalt und Struktur der WAGO Websites, Kataloge, Videos und andere WAGO Medien unterliegen dem Urheber- recht. Die Verbreitung oder Veränderung des Inhalts dieser Seiten und Videos ist nicht gestattet. Des Weiteren darf der Inhalt weder zu kommerziellen Zwecken kopiert, noch Dritten...
