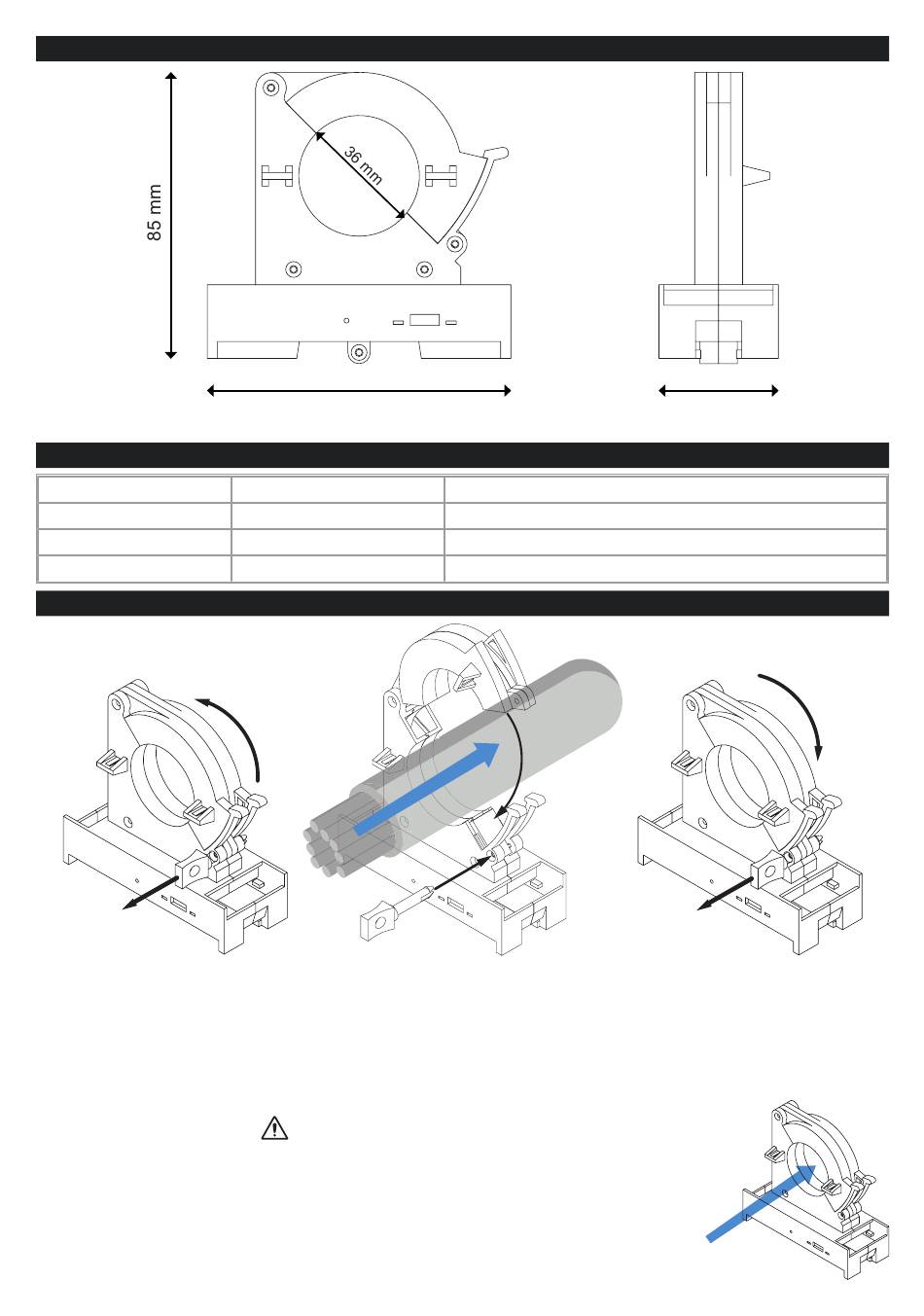

LAYOUT DES MODULS
Abmessungen LxHxT: 90 x 85 x 36 mm; Gewicht: ≈ 145 g; Gehäuse: PA6, schwarz
ANZEIGE MIT LED AUF DER FRONT
LED
PWR/COM grün
PWR/COM grün
D-OUT gelb
INSTALLATIONSBESTIMMUNGEN
Entfernen Sie den Sicherungsstift, damit
das Gerät geöffnet werden kann.
Bei der ersten Benutzung wird das Gerät
nicht durch den Stift gesichert.
Sicherstellen, dass die Richtung des Stroms, der durch das Kabel fließt, die auf der Abbildung
illustrierte ist (eingehend). Zur Steigerung der Empfindlichkeit der Messung des Stroms das Kabel
mehrmals in die zentrale Bohrung des Geräts einführen und eine Reihe von Windungen bilden.
Die Empfindlichkeit der Strommessung ist proportional zur Anzahl der Leiterdurchgänge durch die
Bohrung; wenn die Spulen nicht gleichmäßig verteilt sind, kann ein Ablesefehler auftreten.
MI00615-0-DE
90 mm
STATUS
Ununterbrochen an
Blinkend
ununterbrochen an
Positionieren Sie das Gerät zum Ablesen
mit Hilfe der DIN-Schiene oder der
Klemmen.
Die Ableserichtung des Geräts ist in der
obigen Referenzzeichnung angegeben.
ACHTUNG
INSTALLATIONSHANDBUCH
36 mm
Bedeutung der LEDs
Das Gerät wird korrekt gespeist
Kommunikation via USB-Port und RS485
Digitaler Ausgang aktiv
Schließen Sie das Gerät mit dem
Sicherungsstift.
Üben Sie so viel Druck aus,
dass die obere Kernhälfte in die
Verriegelungsnasen einrastet.
