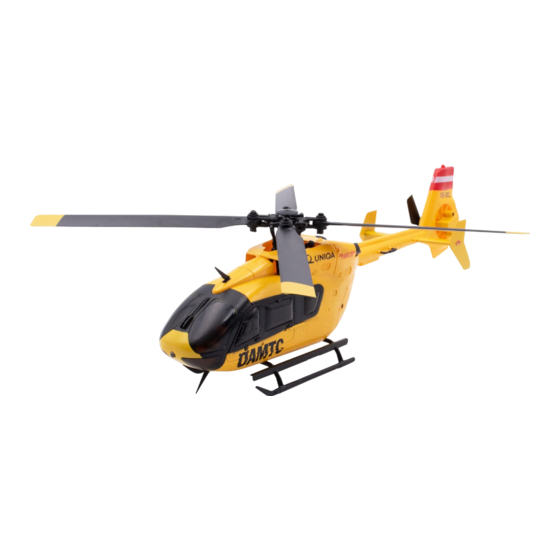

Inhaltszusammenfassung für Modster EC-135

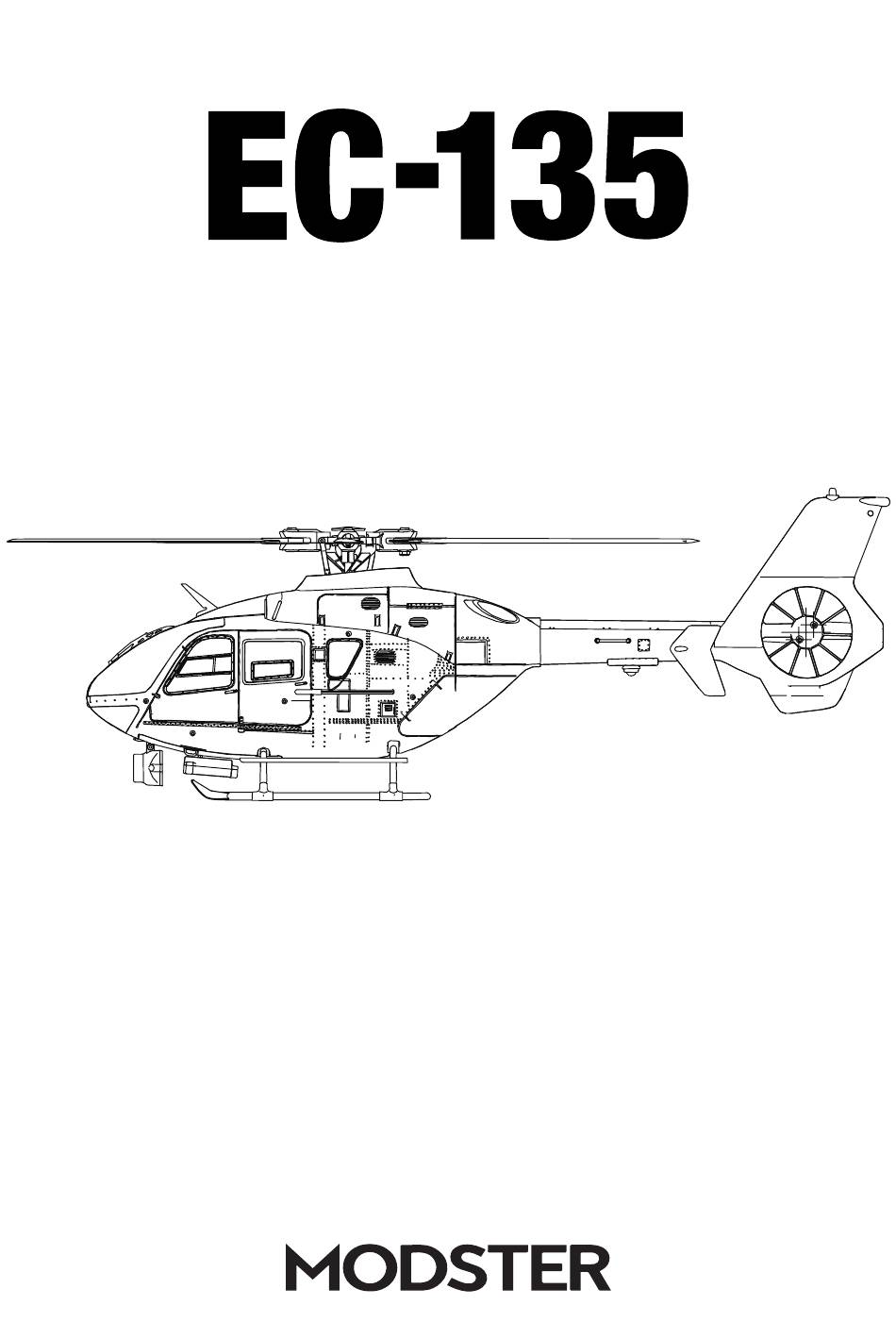

  • Seite 1 BETRIEBSANLEITUNG/ USER MANUAL...
  • Seite 2: Inhaltsverzeichnis

    Manual MODSTER EC-135 Inhaltsverzeichnis: Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������3 Sicherheitshinweise ���������������������������������������������������������������������������������������������������������������������������������������3 Verpackungsinhalt �����������������������������������������������������������������������������������������������������������������������������������������3 Inhalt der Verpackung �����������������������������������������������������������������������������������������������������������������������������������4 Gewährleistungsauschluss ��������������������������������������������������������������������������������������������������������������������������4 Zusätzliche Sicherheitsvorkehrungen und Warnhinweise ������������������������������������������������������������������8 Warnung und Anleitung zur Verwendung des Akkus ��������������������������������������������������������������������������9 Hubschrauber-Parameter ��������������������������������������������������������������������������������������������������������������������������� 10 Aufladen der Akkus ������������������������������������������������������������������������������������������������������������������������������������� 10 Funktionen des Senders ����������������������������������������������������������������������������������������������������������������������������� 11 Helikopter und Fernsteuerung Frequenzbindung ������������������������������������������������������������������������������...
  • Seite 3: Einleitung

    Manual MODSTER EC-135 Einleitung Vielen Dank, dass Sie sich für dieses Produkt entschieden haben� Es wurde mit Sorgfalt und in Übereinstim- mung mit den geltenden europäischen Vorschriften hergestellt, geprüft und verpackt� Bitte packen Sie den Inhalt sorgfältig aus� Prüfen Sie bitte sofort nach Erhalt, ob alle im Lieferumfang enthaltenen Teile vorhanden sind und ob Transportschäden vorliegen�...
  • Seite 4: Inhalt Der Verpackung

    Manual MODSTER EC-135 Inhalt der Verpackung Teile Quantity Schachtel Blisterverpackung Benutzerhandbuch Hubschrauber Sender USB-Kabel Akku 1200mAh 7,4V Kreuzschraubendreher/ Hex-Schlüssel Hauptrotorblatt Heckrotor Gewährleistungsauschluss • Halten Sie den Akku von Kindern fern� • Seien Sie vorsichtig beim Umgang mit Akkupacks mit hoher Zellenzahl� Achten Sie unbedingt auf eine gute Isolierung, es besteht die Gefahr eines Stromschlags�...
  • Seite 5 Manual MODSTER EC-135 • Stellen Sie das Ladegerät oder die angeschlossenen Batterien niemals auf brenn- bare oder leitende Oberflächen� Niemals in der Nähe von brennbaren Materialien oder Gasen betreiben� Das Aufladen des Akkus im Modell kann im Falle eines Defekts zum Brand des Modells führen! Lassen Sie den Akku während des Lade-/ Entladevorgangs oder während des Betriebs nicht unbeaufsichtigt�...
  • Seite 6 Manual MODSTER EC-135 Ladestrom von 1C und einem Akku dauert diese erste Phase ca� 50- 60 Minuten� Es wird eine Batteriekapazität von ca� 80-90% geladen� Wenn die Ladeschlussspannung von 4,2 Volt/Zelle erreicht ist, wird nur noch die Spannung konstant gehalten und der Ladestrom sinkt�...
  • Seite 7 Manual MODSTER EC-135 Spannung am Ende der Entladung: Lithiumzellen sollten unter Last, spätestens bei ca� 3 Volt/Zelle abgeklemmt werden� Sinkt die Spannung unter diesen Grenzwert, kann die Zelle zerstört werden, explodie- ren und zu brennen beginnen� Maximale Temperaturen Aufladen: +45°C, Entladung +60°C Temperaturverhalten Lithiumzellen haben eine ausgeprägte Temperaturkurve�...
  • Seite 8: Zusätzliche Sicherheitsvorkehrungen Und Warnhinweise

    Sondermüllsammelstellen� Um Kurzschlüsse zu vermeiden, kleben Sie bitte alle blanken Kontakte mit Klebeband ab� Haftungsausschluss Da MODSTER den Umgang mit den Batterien nicht überwachen kann, ist jegliche Haf- tung und Gewährleistung ausgeschlossen� Wichtiger Hinweis Bitte lesen Sie das Handbuch, um sich mit der Funktion dieses Produkts vertraut zu machen, bevor Sie es in Betrieb nehmen�...
  • Seite 9: Warnung Und Anleitung Zur Verwendung Des Akkus

    Manual MODSTER EC-135 Halten Sie es von Wasser fern, da dieses Produkt nicht wasserdicht ist� Nehmen Sie keine Teile in den Mund, da dies zu Verletzungen oder zum Tod führen kann� Betreiben Sie das Modell nicht, wenn die Batterie des Senders eine niedrige Spannung aufweist�...
  • Seite 10: Hubschrauber-Parameter

    Manual MODSTER EC-135 Hubschrauber-Parameter Länge 352 mm Höhe 120 mm Gewicht 383 g Hauptrotor-Durchmesser 328 mm Heckrotor-Durchmesser 70 mm Akku-Spezifikationen 7,4V 1200mAh 25 C Flugzeit 8-10 Min Bürstenloser Hauptmotor 2507 Bürstenloser Heckmotor 1204 Aufladen der Akkus 1� Schließen Sie das USB-Kabel an einen USB-Anschluss des Computers oder an ein Netzteil an�...
  • Seite 11: Funktionen Des Senders

    Manual MODSTER EC-135 4 Lichter an 100% 3 Lichter an Halterung 2 Lichter an Akku-Befestigungsclip 1 Licht an 5V-Steckdose 4 Lichter an Schwache blinkend Batterie Anzeige des Batteriestands Ein/Aus Schalter Batterieanschluss Funktionen des Senders Einstellung der Neigung Trimm-Knöpfe Ein-Tasten-Umkehrflug (Rückenflug)
  • Seite 12: Helikopter Und Fernsteuerung Frequenzbindung

    Manual MODSTER EC-135 Vorsicht! 1� Die werkseitige Standardeinstellung ist MODE2 mit linkem Gashebel� Das blaue Licht der Fernsteuerung leuchtet� Drücken Sie die Trimmtaste auf der rechten Sei- te, um zu MODE1 zu wechseln, was durch das rote und blaue Licht der Fernsteue- rung angezeigt wird�...
  • Seite 13: Helikopter-Statusanzeigeleuchte Erläuterung

    Manual MODSTER EC-135 1� Halten Sie die rechte Trimmtaste des Hilfsjoysticks der Fernbedienung gedrückt, während Sie die Fernbedienung einschalten, um den Bindungsmodus zu aktivie- ren� Die Fernbedienung gibt beim Einschalten einen Piepton ab und die Anzeige- leuchte der Fernbedienung blinkt schnell, um anzuzeigen, dass sie in den Binde- modus gewechselt hat�...
  • Seite 14: Motor Start/Stopp

    Manual MODSTER EC-135 Während der Gyroskop-Kalibrierung ist es wichtig, Der Helikopter auf eine ebene Fläche zu stellen, um einen genauen Flug zu gewährleisten� Das Gyroskop ist bereits werkseitig kalibriert, so dass der Benutzer es nicht erneut kalibrieren muss, es sei denn, er kann die Initialisierung nicht beenden oder es tritt eine Gierdrift im manuellen Fluglagenmodus auf�...
  • Seite 15: Verriegelung

    Manual MODSTER EC-135 Verriegelung Drücken Sie die Verriegelungstaste lange, um zwei Pieptöne zum Verriegeln zu hören, und drücken Sie sie kurz für einen Piepton zum Entriegeln� Die Verriegelung sollte nicht durchgeführt werden, während sich der Helikopter in der Luft befindet, da dies zum Anhalten der Motoren führen kann und die Gefahr eines Absturzes besteht�...
  • Seite 16: Hinweise Zum Downward Vision Modus

    Manual MODSTER EC-135 Hinweise zum Downward Vision Modus Achten Sie bitte auf die Umgebung, in der Sie fliegen� Das Sichtsystem dient nur als Hilfsfunktion unter eingeschränkten Bedingungen� Es kann das menschliche Urteils- vermögen und die Kontrolle nicht ersetzen� Der Benutzer sollte sich während des Fluges ständig der Umgebung bewusst sein, die Kontrolle über Der Helikopter wäh-...
  • Seite 17: Manueller Flugmodus

    Manual MODSTER EC-135 Manueller Flugmodus Manueller Modus Optical Flow Modus One-Key Landing Modus Durch Drücken der Taste für den manuellen Modus wird der optische Flugmodus deaktiviert� In diesem Modus leuchtet die Statusanzeige des Fluggeräts durchgehend rot, und die Höhenbeschränkung wird aufgehoben� Die maximale Fluggeschwindig- keit kann bis zu 10 Meter pro Sekunde betragen�...
  • Seite 18: Einstellung Der Neigung

    Manual MODSTER EC-135 Taste für Rückenflug Umgekehrter Flug: Nur Vorwärts- und Rückwärtsrollen� Nicht für Links & Rechts! Einstellung der Neigung Wenn Benutzer Servos oder andere wichtige Komponenten ersetzen, kann sich die Pitch-Einstellung ändern� Eine korrekte Pitch-Einstellung trägt zu einem stabilen Flug bei�...
  • Seite 19: Allgemeine Fehlersuche

    Manual MODSTER EC-135 Taumelscheibe des Helikopters waagerecht ist und der Rotorblattwinkel 0 Grad beträgt� Drücken Sie dann kurz die Verriegelungstaste auf der Fernsteuerung, um die Verriegelung mit einem Piepton zu lösen, den Pitch-Einstellmodus zu verlassen und die Einstellungen zu speichern�...
  • Seite 20 Manual MODSTER EC-135 Table of Contents: Introduction ���������������������������������������������������������������������������������������������������������������������������������������������������� 21 Safety instructions ���������������������������������������������������������������������������������������������������������������������������������������� 21 Package contents ����������������������������������������������������������������������������������������������������������������������������������������� 21 What in the box �������������������������������������������������������������������������������������������������������������������������������������������� 22 Warranty disclaimer ������������������������������������������������������������������������������������������������������������������������������������ 22 Additional Safety Precautions And Warnings �������������������������������������������������������������������������������������� 26 Warning and the Guide of Using Battery ���������������������������������������������������������������������������������������������� 27 Helicopter Parameters �������������������������������������������������������������������������������������������������������������������������������...
  • Seite 21: Introduction

    Manual MODSTER EC-135 Introduction Thank you very much for choosing this product� It has been produced, tested and packaged with care in accordance with the applicable European regulations� Please unpack the contents carefully� Please check immediately upon receipt whether all parts included in the scope of delivery are present and whether there is any transport damage�...
  • Seite 22: What In The Box

    Manual MODSTER EC-135 What in the box Spare parts Quantity Color Box Blister Packaging User Manual Helicopter Transmitter USB Cable Battery 1200mAh 7,4V CrossScrewdriver/Hex Wrench Main Rotor Blade Tail Rotor Warranty disclaimer • Keep the battery pack away from children�...
  • Seite 23 Manual MODSTER EC-135 leave the battery unattended during the charging-discharging process or during operation� • Read the charger instructions carefully before charging� • Do not charge batteries which are strongly heated or undercooled� Allow batteries to cool down to approx� 20-30°C or warm them up before charging�...
  • Seite 24 Manual MODSTER EC-135 cells with a higher voltage level can be overcharged�To measure the individual cell voltage, the lithium batteries have a separate plug connection (voltage sensor cable), from which a cable leads to each individual cell�The black cable (Pin1) is the negative terminal of the first cell, Pin2 the positive terminal�...
  • Seite 25 Manual MODSTER EC-135 noticeably lower� The maximum external cell temperature should not be exceeded during both charging and discharging, otherwise the cell will suffer permanent damage in the form of capa- city loss� If exceeded for a longer period of time, it will be destroyed and may explode and start to burn�...
  • Seite 26: Additional Safety Precautions And Warnings

    To avoid short circuits, please tape off any bare contacts with adhesive tape� Disclaimer Since MODSTER cannot supervise the handling of the batteries, any liability and war- ranty is excluded� Important Note Please read the manual to learn the function of this product before operation�...
  • Seite 27: Warning And The Guide Of Using Battery

    Manual MODSTER EC-135 Warning and the Guide of Using Battery Note: Using the original factory USB charger can ensure charging safety� Suggest you use the original factory USB charger part, other chargers may cause battery- and property damage� Warnings! The battery will fire, explode or leak if not strictly observing this item descri- bed below�...
  • Seite 28: Helicopter Parameters

    Manual MODSTER EC-135 Helicopter Parameters Length 352 mm Height 120 mm Weight 383 g Main Rotor Diameter 328 mm Tail Rotor Diameter 70 mm Battery Specifications 7,4V 1200mAh 25 C Flight Time 8-10 Min Main Brushless Motor 2507 Brushless Tail Motor...
  • Seite 29: Transmitter Functions

    Manual MODSTER EC-135 4 lights on 100% 3 lights on Camera Mount 2 lights on Battery Mounting Clip 1 light on 5V Power Socket 4 lights on Low Battery flashing Battery Level Indicator Power Switch Battery Connector Transmitter Functions Pitch Setting...
  • Seite 30 Manual MODSTER EC-135 Caution: 1� The default factory setting is MODE2 with left-hand throttle� The remote controls blue light is on� Press the right-side trim button to switch to MODE1, indicated by the remote controls red and blue lights� 2� To calibrate the remote control’s joysticks, power on the remote control by pres- sing the left-side trim button�...
  • Seite 31: Aircraft Status Indicator Light Explanation

    Manual MODSTER EC-135 1� Press and hold the right-side trim button of the remote control‘s auxiliary joystick while turning on the remote control to enter binding mode� The remote control will emit a beep sound upon power on, and the remote control‘s indicator light will flash quickly, indicating it has entered binding mode�...
  • Seite 32: Motor Start/Stop

    Manual MODSTER EC-135 During gyroscope calibration, it is important to place the aircraft on a level surface to ensure accurate flight� The gyroscope is already calibrated at the factory, so users do not need to calibrate it again unless they are unable to exit the initialization or if there is yaw drift in manual attitude mode�...
  • Seite 33: Aircraft Locking

    Manual MODSTER EC-135 Aircraft Locking Long press the lock button to hear two beeps for locking, and short press for one beep to unlock� Locking should not be performed while the aircraft is in the air, as it may cause the motors to stop and pose a risk of crashing�...
  • Seite 34: Notes On Downward Vision Mode

    Manual MODSTER EC-135 Notes on Downward Vision Mode Please pay attention to the surrounding flying environment� The vision system only serves as an auxiliary function under limited conditions� It cannot replace human judg- ment and control� Users should constantly be aware of the surrounding environment during flight, maintain control over the aircraft throughout the entire flight, and take responsibility for their actions�...
  • Seite 35: Manual Mode Flight

    Manual MODSTER EC-135 Manual Mode Flight Manal Mode Optical Flow Mode One-Key Landing Mode Pressing the Manual Mode button will disable the optical flow flight mode� In this mode, the aircraft‘s status indicator light will remain solid red, and the altitude restric- tion will be lifted�...
  • Seite 36: Pitch Setting

    Manual MODSTER EC-135 One roll button Inverted flight: Forwarder & Backwarder Roll Only� No For Left & Right! Pitch Setting When users replace servos or other major components, it may alter the pitch setting� Correct pitch setting contributes to stable flight� Please follow the steps below for pitch setting�...
  • Seite 37: Common Troubleshooting

    Manual MODSTER EC-135 1� Power on the aircraft and bind it with the remote control� 2� Long-press the lock button on the remote control to lock the aircraft with two beeps� Then long-press the pitch setting button to enter pitch setting mode with two beeps�...
  • Seite 38: Declaration Of Conformity

    Manual MODSTER EC-135 Declaration of Conformity www.modster.at...
  • Seite 39 Manual MODSTER EC-135 www.modster.at...
