Nastavitve

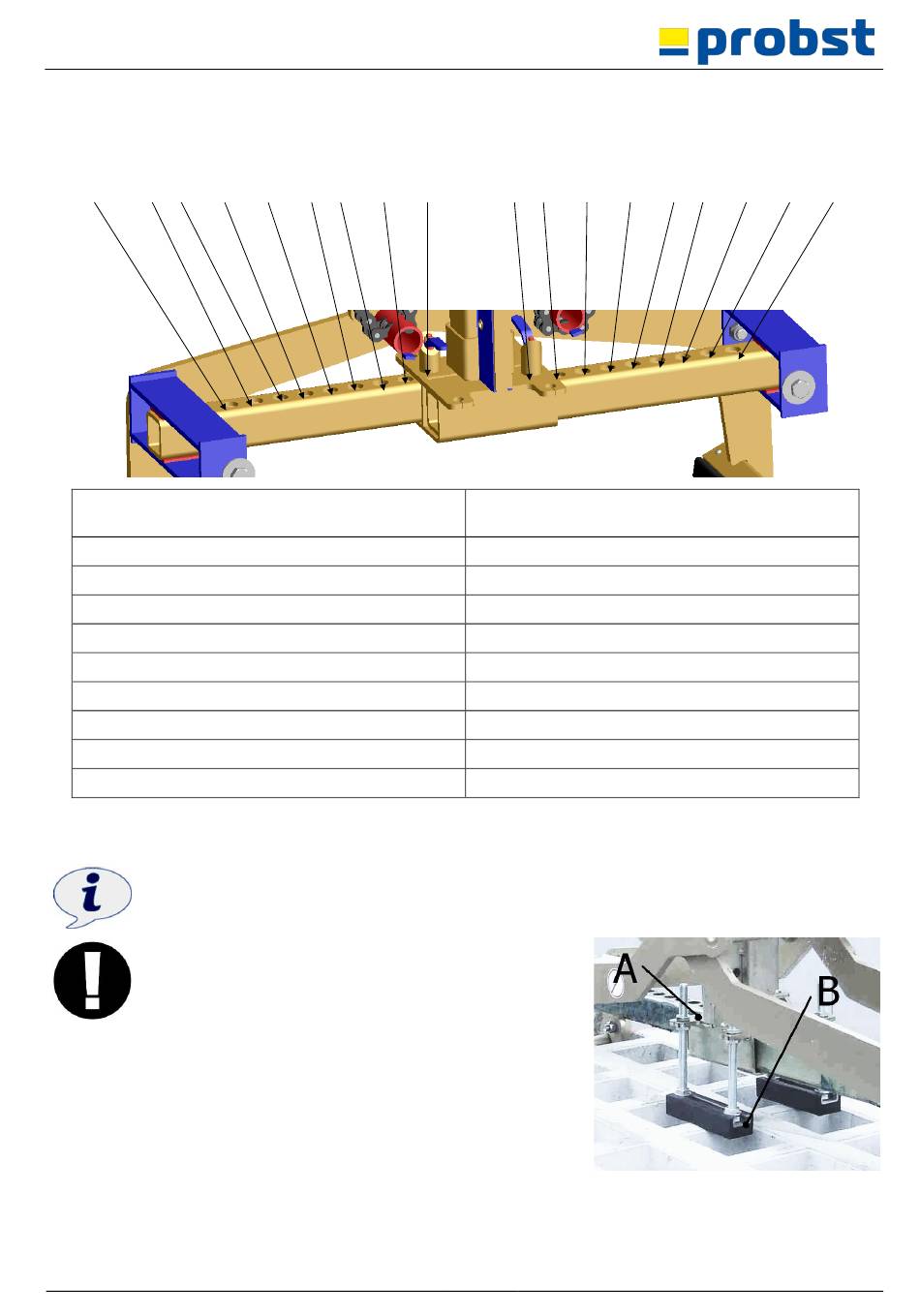

Širine prijemanja
5.3
1 2 3 4
Nastavitev širine prijemanja glede na položaje
nastavitvenih lukenj (simetrična):
Položaj 1 (desno) + položaj 1 (levo)
Položaj 2 (desno) + položaj 2 (levo)
Položaj 3 (desno) + položaj 3 (levo)
Položaj 4 (desno) + položaj 4 (levo)
Položaj 5 (desno) + položaj 5 (levo)
Položaj 6 (desno) + položaj 6 (levo)
Položaj 7 (desno) + položaj 7 (levo)
Položaj 8 (desno) + položaj 8 (levo)
Položaj 9 (desno) + položaj 9 (levo)
Nastavitev po višini nastavljivega naslona (pribor)
5.4
Pri uporabi naprave v načinu za zlaganje za prijemanje posameznih v višino naloženih kamnitih plošč
je priporočljiva uporaba pribora »Po višini nastavljivi naslon« HVA-FTZ/TSZ (glejte sliko).
S tem globine potopitve za tovore z enakimi merami ni treba vedno nastaviti na novo.
Pri snemanju v načinu za zlaganje je dovoljeno prijeti le
najbolj zgornjo kamnito ploščo!
•
Po višini nastavljivi naslon (B) se pritrdi na vgradno
ploščo (A) (glejte sliko).
•
Po višini nastavljivi naslon morate z nastavnimi vijaki
nastaviti tako, da imata oba po višini nastavljiva
naslona (B) enako višino in da gumijaste prijemalne
čeljusti prijemljejo v spodnjem do srednjem območju
debeline kamna.
53100256
5 6 7 8 9 9 8 7 6
Možne širine prijemanja za tovore (mere
izdelkov):
od ~ 0 do
od ~ 80 do
od ~ 160 do
od ~ 270 do
od ~ 350 do
od ~ 430 do
od ~ 500 do
od ~ 570 do
od ~ 640 do
15 / 22
5 4 3 2
~ 80 mm
~ 160 mm
~ 270 mm
~ 350 mm
~ 430 mm
~ 500 mm
~ 570 mm
~ 640 mm
~ 730 mm
Slika 1
1
