Zum Auslesen ist eine optionale SD-Speicherkarte mit den folgenden Eigenschaften erforderlich:
• Speichergröße mind. 512 MB, max. 2 GB (empfohlen 1 GB)
• Speicherformat FAT 32
• Nicht Schreibgeschützt
• Mind. 5 MB freier Speicherplatz
• Zuvor auf der Karte gespeicherte Energiedaten müssen gelöscht sein
Um die Datenübertragung zu starten, gehen Sie wie folgt vor:
• Öffnen Sie die seitliche Kunststoffabdeckung am SD-Karten-
schacht (6)

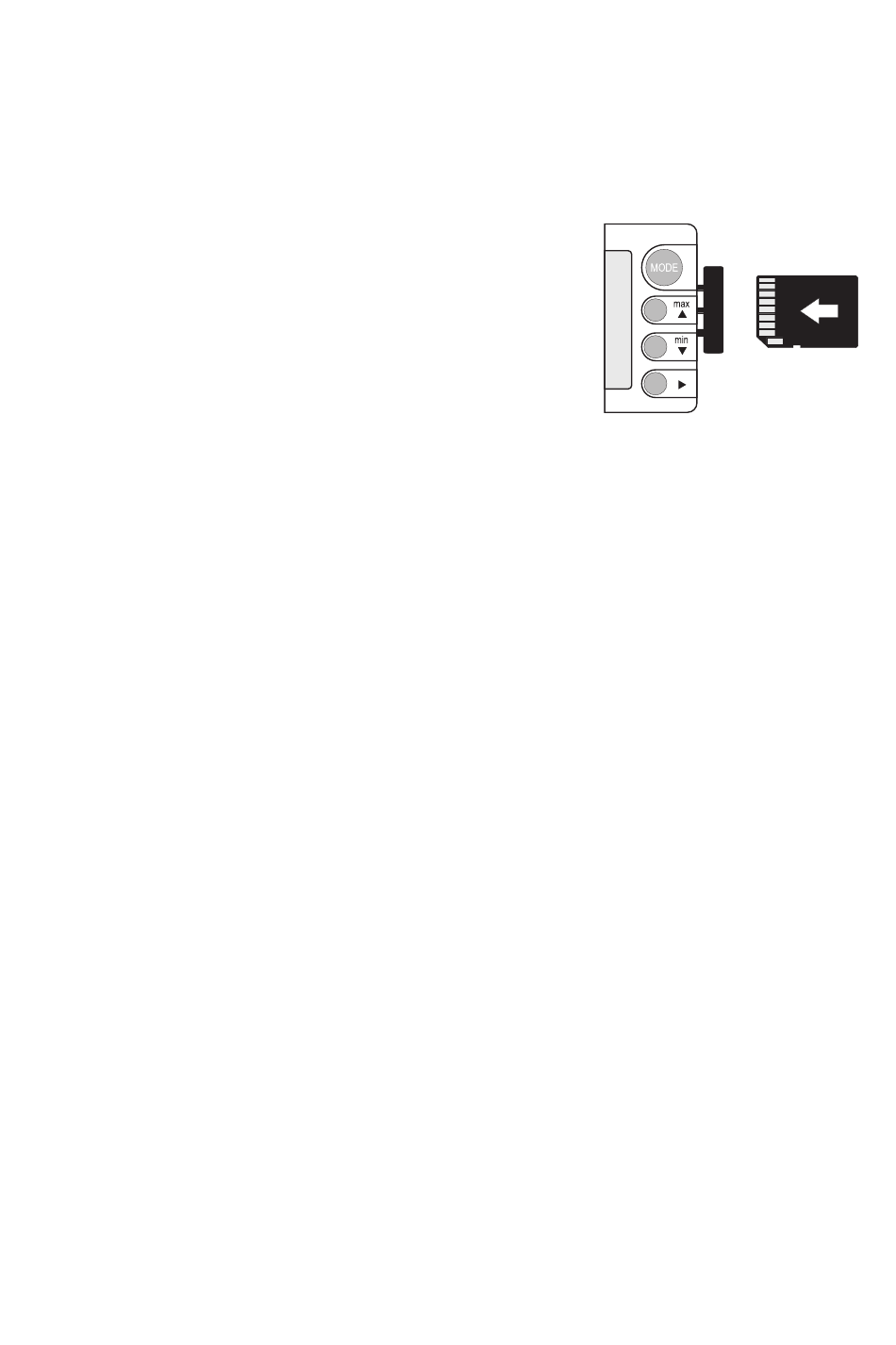

• Stecken Sie die optionale SD-Karte wie Abgebildet in den
Schacht. Die abgeschrägte Ecke zeigt dabei nach unten.
• Im Display wird das SD-Kartensymbol angezeigt. Ist das Symbol
nicht sichtbar, kontrollieren Sie, dass die Karte ganz eingeschoben
ist.
• Drücken Sie die „Weiter"-Pfeiltaste (7) um die Datenübertragung zu starten. Ein blinkender Pfeil sig-
nalisiert die Datenübertragung und die Speicherangabe läuft von 0 % bis 99 % hoch.
• Die Daten wurden auf die Karte übertragen. Die SD-Karte kann entnommen werden. Schließen Sie
die Abdeckung des SD-Kartenschacht (6).
Zum Umschalten der Messwertanzeigen drücken Sie die Taste „MODE" (5) oder die „Weiter"-Pfeiltaste
(7). Jedes Drücken schaltet die Anzeige weiter.
Datenspeicher „MEM" löschen
Der interne, nicht flüchtige Datenspeicher kann nur manuell gelöscht werden. Dies ist nach jeder
Datenübertragung oder vor einer neuen Vermessung eines Elektrogerätes sinnvoll.
Durch Drücken der „MODE"-Taste für mind. 3s werden alle Anzeigen von „Consumption", „History",
ON-time" und „Forecast" auf Null zurückgesetzt, sowie der Speicher „MEM" gelöscht.
Ein leerer Datenspeicher wird mit der Anzeige „MEM 99%" signalisiert.
15
