7.4. Oszilloskop:
Das Oszilloskop ist nicht anders als ein Voltmeter zu behandeln. Sehen Sie
auch die Sicherheitshinweise, die im Punkt 7.1. beschrieben sind.
Es stellt den grafischen Verlauf des Signals dar.
a)
Triggerart :
„Normal" Das Oszilloskop wird immer dann getriggert, wenn ein Signal
auftritt, das die gewählten Triggerbedingungen erfüllt.
„AUTO" Das Oszilloskop wird nach einem Timeout [Zeitüberschreitung]
getriggert, auch wenn die Triggerbedingungen nicht erfüllt sind.
b)
Synchro. (Synchronisation):
Bei der Synchronisationsauswahl fängt die Darstellung nach Vorder-, oder
Hinterfront des Signals an.
c)
Pegel (Spannungslevel):
Der Pegel der Synchronisation ist einstellbar. Es ist Schwellwert, bei dem der
Triggerung eintritt.
d)

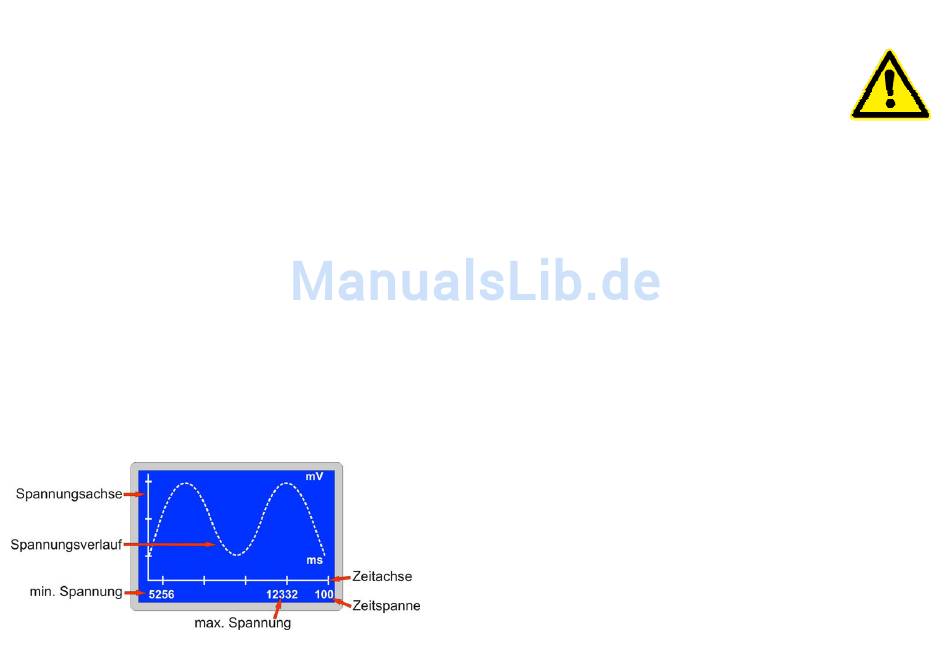

Darstellung:
Bei der Auswahl „Darstellung" wird das Spannungssignal grafisch angezeigt.
Die Achsenbezeichnungen sind: Zeit und Spannung. Die Maßstabanpassung
geschieht automatisch. Die dargestellte Zeitspanne des Signals stellen Sie bitte
mit Tasten HOCH oder RUNTER ein. Während der Darstellung drücken Sie die
ENTER-Taste um die DC-Pegel zu unterdrücken und die Frequenzen werden
gedämpft. (AC Funktion).
Seite 12
e) Vorkehrungen treffen, dass vor dem Testbeginn (Lasteinschaltung) die
Batterie belastungsfrei bleibt. (Siehe Bedingungen 4.2.e).
Achtung!
Beim Batterietest darf auf keinem Fall
ein Ladegerät an der Batterie angeschlossen sein!
4.4. Testeinstellungen:
Schalten Sie das Gerät ein, und wählen Sie den Menüpunkt Batterietest.
Sie werden aufgefordert, folgende Daten einzugeben:
a) Außentemperatur:
Mit der Außentemperatur ist auch die tatsächliche Batterietemperatur gemeint.
Es könnte sein das es im Motorraum wärmer ist als die eigentliche
Außentemperatur. Die Temperatureingabe ist für die Temperaturkompensation
wichtig.
b) Batteriespannung:
Es stehen 12 V oder 6 V zur Auswahl.
c) Kapazität:
Entnehmen Sie diesen Wert der zu prüfenden Batterie(Aufkleber). Oder wählen
sie den Wert, der am nächsten steht.
d) Kaltstartwert CCA:
Entnehmen Sie diesen Wert der zu prüfenden Batterie(Aufkleber). Oder wählen
sie den Wert, der am nächsten steht.
e) Batterieprüfnorm :
Entnehmen Sie diesen Wert der zu prüfenden Batterie(Aufkleber).
Bestätigen Sie mit der ENTER Taste für [weiter], um ins Testmenü zu gelangen.
Seite 5
