9. Technische Daten:
Drehzahlbereich:
Frequezzähler:
Oszilloskop :
Batterietypen :
Kapazität bei 6V:
Kapazität bei 12V:
CCA bei 6V:
CCA bei 12V:
Voltmeter Gleichspannung:
Voltmeter Auflösung:
Amperemeter Gleichstrom:
Amperemeter Auflösung:
Abmessung:
Gewicht Netto(nur Gerät):
Betriebstemperatur:
0-20000 U/Min.
0-70 kHz
0-10 kHz
6 V und 12 V
2 Ah-12 Ah
30 Ah-120 Ah
10 A-100 A
250 A-800 A
0-20 V
0,5-1 mV
0-1000 A
100 mA
170 mm x 110 mm
300 g
-20°C bis +50°C
Seite 14
2. Ein-/Ausschaltvorgang des Gerätes:
Zum Einschalten drücken Sie die Taste (ESC/ON) und halten diese ca. 2 sec.,
jetzt können Sie die Taste loslassen, das LCD Display leuchtet auf. Mit
(ENTER)-Taste bestätigen Sie, dass Sie mit Sicherheitshinweisen vertraut sind.

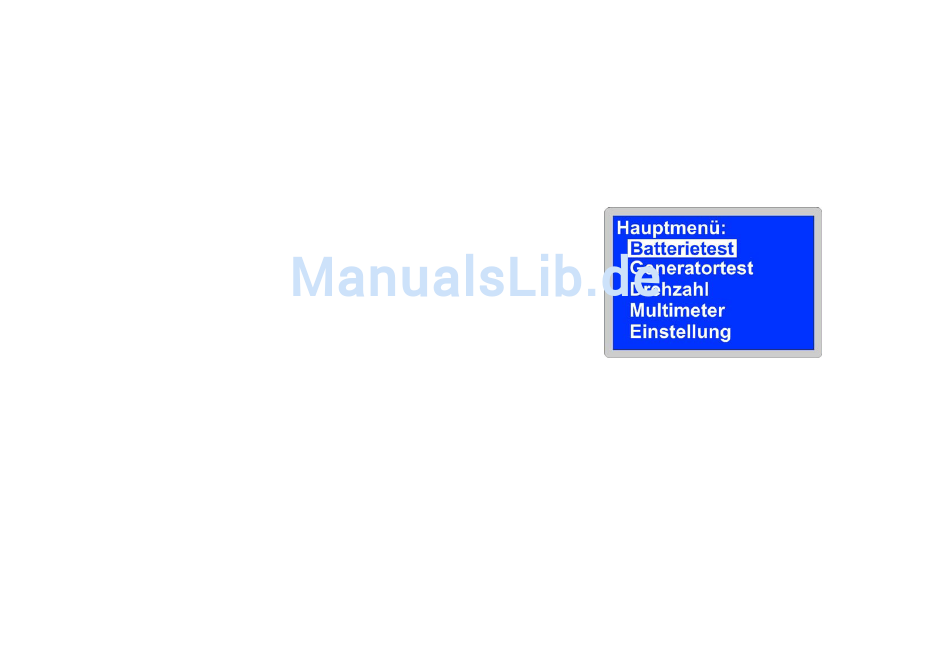

Jetzt befinden Sie sich im Hauptmenü. Zum Ausschalten drücken Sie die Taste
(ESC/ON) und halten diese ca. 2 sec., LCD Display erlischt, jetzt können Sie die
Taste loslassen.
3. Menü Nutzung:
Menü Steuerung erfolgt mit Feil-Tasten (Hoch) oder (Runter), hiermit treffen
Sie Ihre Wahl. Mit (ENTER) –Taste bestätigen Sie Ihre Wahl, also immer einen
Schritt nach vorne. Mit (ESC)-Taste gehen Sie immer ein Schritt zurück.
4. Batterietest:
4.1. Allgemein:
Batterie wird im eingebauten Zustand getestet. Es wird fahrzeugseitig eine Last
zugeschaltet - ein Stromverbraucher. Es ist empfohlen den Verbraucher, nach
Möglichkeit 1/4 von der Batteriekapazität zu nehmen. z.B. beim einschalten des
Abblendlichtes ohne Zündung fließt eine Stromstärke von ca.15 A. Diese
Stromstärke reicht für den Test, von fast allen in Mittelklassebereich verbauten
Batterien mit einer Kapazität von ca. 40 Ah bis 80 Ah.
Bei kleineren oder größeren Batterien ist die Last entsprechend hochzurechnen.
Hinweis:
Sie müssen unbedingt die erforderlichen Bedingungen erfüllen, um richtige
Testergebnisse zu erzielen.
