2.3.2

Logamax plus GB192i-25 T40 S

1
12
11
10
9
8

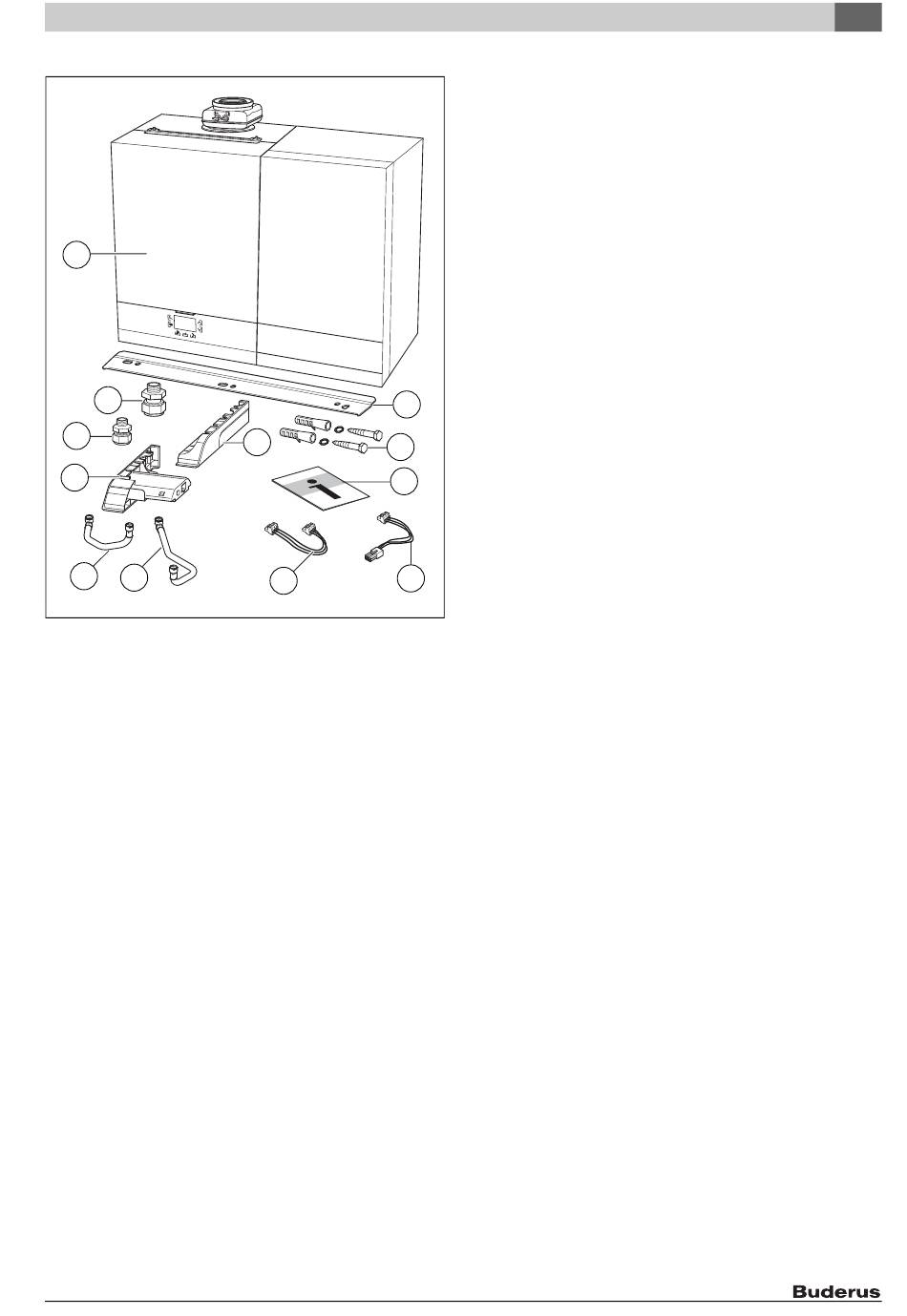

Bild 2 Logamax plus GB192i-25 T40 S
[1] Gas-Brennwertgerät
[2] Aufhängeschiene
[3] Schraube, Dübel für Wandhalter (2 × )
[4] Technische Dokumentation
[5] 230 V-Kabel EMS Modul
[6] Kabel EMS Bus
[7] Seitenblende rechts
[8] Speichervorlaufleitung
[9] Speicherrücklaufleitung
[10] Seitenblende links mit Modul KM100
[11] Klemmringverschraubung Ø28 mm auf G 1" (2 × )
[12] Klemmringverschraubung Ø15 mm auf G ½ " (2 × )
2.4 Gerätetypen
Dieses Dokument bezieht sich auf die nachstehenden Gerätetypen:
• Logamax plus GB192-15 iW H
• Logamax plus GB192-25 iW H
• Logamax plus GB192-35 iW H
• Logamax plus GB192-50 iW H
• Logamax plus GB192-25 T40 S iW H
Die Bezeichnung des Gas-Brennwertgeräts setzt sich aus folgenden
Teilen zusammen:
• Buderus: Hersteller
• Logamax plus GB192 iW: Typnamen
• 15, 25, 35 oder 50: Wärmeleistung in kW
• T40 S: Kombigerät mit 40 l Schichtladespeicher
2.5

Typschild

Das Typschild enthält Leistungsangaben, Zulassungsdaten und die
Seriennummer des Produkts. Die Position des Typschilds finden Sie in
der Produktübersicht.
Logamax plus GB192-15/25/25T40S/35/50 i – 6720813046 (2015/09)
2
7
3
4
5
6
