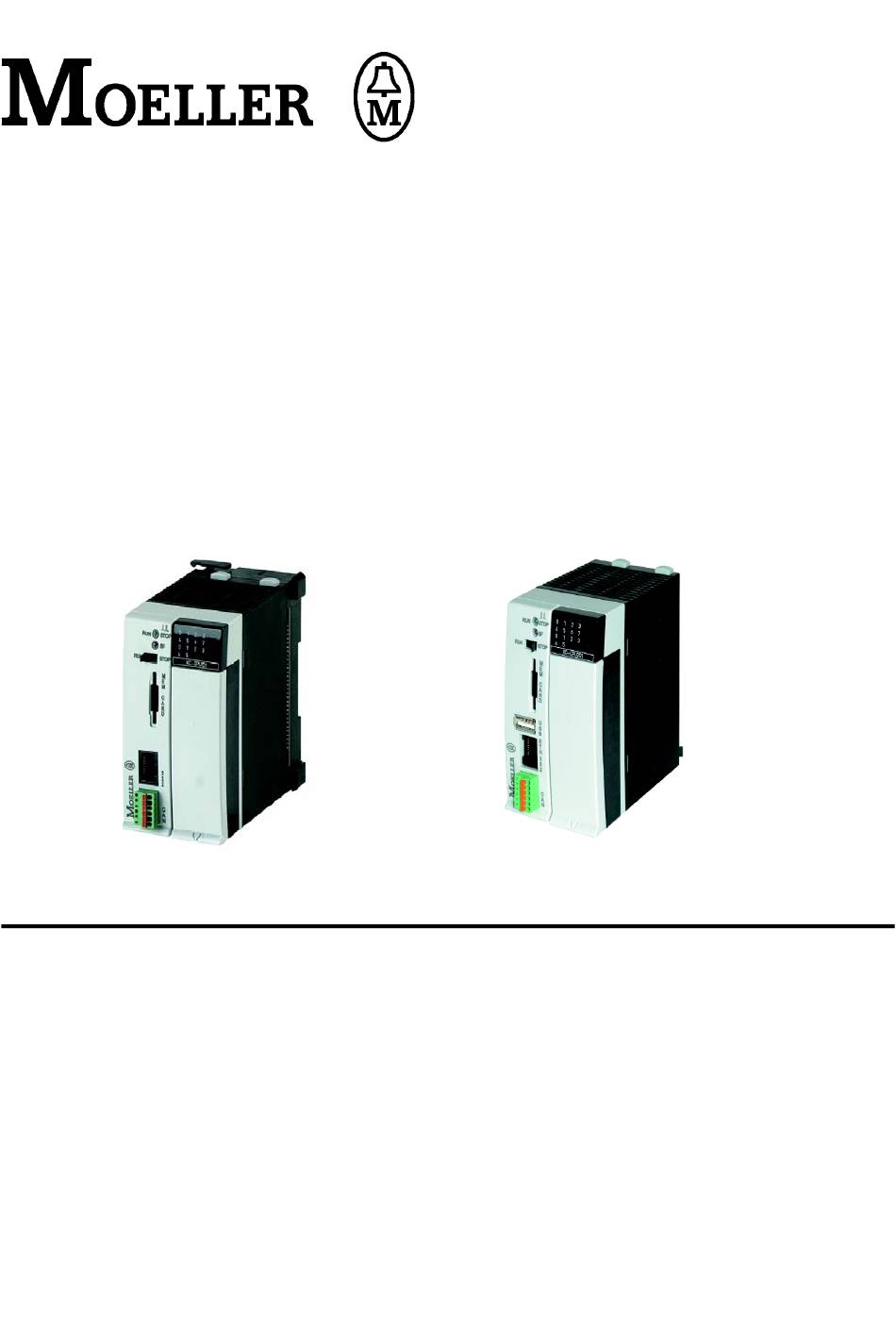

Moeller XC100 Anwendungshinweis
Speicherprogrammierbare steuerung
Inhaltsverzeichnis
Quicklinks
Anwendungshinweis
Speicherprogrammierbare Steuerung XC100/XC200
Erste Schritte zum Programm
10/03 AN2700K28D
© Moeller GmbH, Bonn
BU - Automatisierung
Autor: P. Roersch
XSystem@Moeller.net
Alle Marken- und Produktnamen sind Warenzeichen
oder eingetragene Warenzeichen der jeweiligen
Titelhalter.
Alle Rechte, auch die der Übersetzung, vorbehalten.
Kein Teil dieses Anwendungshinweises darf in
irgendeiner Form (Druck, Fotokopie, Mikrofilm oder
einem anderen Verfahren) ohne schriftliche
Zustimmung der Firma Moeller GmbH, Bonn,
reproduziert oder unter Verwendung elektronischer
Systeme verarbeitet, vervielfältigt oder verbreitet
werden.
Änderungen vorbehalten.
Inhaltsverzeichnis
Verwandte Anleitungen für Moeller XC100
Inhaltszusammenfassung für Moeller XC100
- Seite 1 Autor: P. Roersch Kein Teil dieses Anwendungshinweises darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder XSystem@Moeller.net einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Moeller GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Default-Einstellung der RS232 (XC100) ............. 10 3.5.2 Kommunikationsparameter (Baudrate) der RS232 des PCs einstellen und Programm Download ausführen................10 3.5.3 Fehlermeldung beim Download des Projekts in eine XC100 ...... 11 3.5.4 Einstellung der Baudrate der XC100-Schnittstelle (Projekteinstellung) ..12 Troubleshooting ....................13 3.6.1 Lösungen bei Projektfehlern ............... -
Seite 3: Übersicht
Der Anwendungshinweis erleichtert Erstanwendern die Handhabung und Programmierung einer XC100- oder XC200-Steuerung. Die Beschreibung und die Darstellungen gelten prinzipiell für beide Steuerungen. Dort, wo Abweichungen zwischen XC100 und XC200 vorhanden sind, erfolgt ein Hinweis. Weitere Informationen finden Sie in der AWB2700-1437... -
Seite 4: Spannungsversorgung Und Verbindung Pc Sps
Schließen Sie die Steuerung an eine 24VDC Spannungsversorgung an. Verbinden Sie die Steuerung (RJ45 Stecker ) und Ihren PC ( COM-Schnittstelle). Verwenden Sie hierzu das Programmierkabel XT-SUB-D/RJ45. 24VDC/220VAC Abbildung 2: Anschluß der XC100 an den PC und an die Spannungsversorgung 24 V Moeller GmbH... -
Seite 5: Projekterstellung
Speicherprogrammierbare Steuerung XC100/XC200 Projekterstellung 3.1 Projekt anlegen Starten Sie die XSoft Starten Sie unter „Datei“ -> „Neu“ den Assistenten zum Anlegen eines neuen Projektes Wählen Sie unter „Zielsystem“ -> „Einstellungen“ die SPS aus: Markieren Sie den Typ und klicken Sie auf die Markierung Abbildung 3: Auswahl der Steuerung Im neuen Fenster öffnen Sie das Register „Netzfunktionen“... -
Seite 6: Bausteineigenschaften Festlegen
Der neue Baustein hat den Default Namen PLC_PRG Abbildung 5: Festlegung des Bausteinname Wählen Sie „Programm“ als Bausteintyp aus. Die XC100 hat für die Zykluszeit eine Default-Einstellung von 20 ms. Für die XC200 wird in diesem Beispiel keine Taskkonfiguration erstellt, in der die Zykluszeit eingetragen wird. -
Seite 7: Konfiguration Der Sps Kontrollieren
Der rechte Teil des Fensters enthält ein Register „Weitere Parameter“. Wichtig ist die Einstellung der Baudrate von 38400 Baud. Die Baudrate bezieht sich auf die RS232 Schnittstelle der XC100. Eine Änderung wird nach dem Programmdownload wirksam. Die XC200 hat folgende Parameter:... - Seite 8 Speicherprogrammierbare Steuerung XC100/XC200 Abbildung 8: Konfiguration und Parameter der XC200 Kontrollieren Sie, ob der Punkt „Digitale Eingänge“ im Fenster „Eingänge/Zähler/...“ markiert ist. Klicken Sie dazu auf das Feld „Zähler/Geber konfigurieren“ im Register „Weitere Parameter“. Es wird das folgende Fenster angezeigt. Passen Sie die Markierungen der...
-
Seite 9: Programmcode Erstellen
Speicherprogrammierbare Steuerung XC100/XC200 3.4 Programmcode erstellen Variablen deklarieren Wechseln Sie zum Fenster PLC_PRG und geben Sie nach Abbildung 10 im Deklarationsteil des Fensters die Variablen vom Typ Byte ein: Abbildung 10: Variablen festlegen Wechseln Sie in den Programmteil des Fensters und geben Sie nach Abbildung 10 den Programmcode ein. -
Seite 10: Verbindung Sps Pc Herstellen
(XC200) beschrieben. Die Baudrate der XC100 ist vom Anwender einstellbar. Die XC100 wird mit einer Default-Baudrate ausgeliefert. 3.5.1 Default-Einstellung der RS232 (XC100) Die Default Baudrate der XC100 ist abhängig von der Hardwareversion und von der Version des Betriebssystems. XC100 V01 bis BTS1.3: 57600 Baud V01 ab BTS 1.3:... -
Seite 11: Fehlermeldung Beim Download Des Projekts In Eine Xc100
Zum Start schieben Sie den Betriebsartenschalter auf RUN. 3.5.3 Fehlermeldung beim Download des Projekts in eine XC100 Ist im Projekt eine andere Baudrate eingestellt als in der XC100, so wird nach dem Download des Projektes die Baudrate in der XC100, auch die Default-Baudrate, von der neuen Projektbaudrate überschrieben. -
Seite 12: Einstellung Der Baudrate Der Xc100-Schnittstelle (Projekteinstellung)
Speicherprogrammierbare Steuerung XC100/XC200 3.5.4 Einstellung der Baudrate der XC100-Schnittstelle (Projekteinstellung) Die Baudrate der XC100-Schnittstelle kann in der XSoft unter „Steuerkonfiguration -> Weitere Parameter“ verändert werden. Die Baudrate wird Bestandteil des Projekts! In jedem neuen Projekt wird eine Default-Baudrate eingetragen: XSoft kleiner Version 2.3.1:... -
Seite 13: Troubleshooting
Speicherprogrammierbare Steuerung XC100/XC200 3.6 Troubleshooting 3.6.1 Lösungen bei Projektfehlern Nach der Übersetzung des Projekts wird im unteren rechten Fenster das Ergebnis gemeldet. Im Fehlerfall erscheint eine Meldung. Wird trotz Fehlermeldung versucht sich einzuloggen, so erscheint die Meldung Abbildung 15: Projektmeldung beim Einloggen Überprüfen sie, ob... -
Seite 14: Keine Verbindung Pc Xc100
Siehe: Grundzustand der XC100 herstellen Tragen Sie die Defaultbaudrate (z.B.38400 Baud) vom Grundzustand der SPS in Ihr Projekt ein. Siehe: Einstellung der Baudrate der XC100-Schnittstelle (Projekteinstellung) Passen Sie die Baudrate der PC-Schnittstelle (z.B.38400 Baud) an. Siehe: Kommunikationsparameter (Baudrate) der RS232 des PC einstellen...
