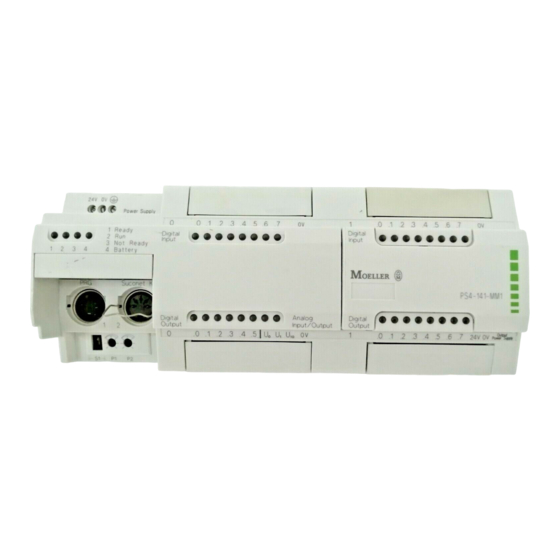

PS4-141-MM1
PS4-151-MM1
A
Dimensions – Abmessungen – Dimensiones – Dimensioni [mm, inch]
3.11"
79
86
3.38"
Emergency On Call Service: Local representative (http://www.moeller.net/address) or +49 (0) 180 5 223822 (de, en)
AWB27-1266...
AWB27-1287...
215.5
8.48"
h
The device is suitable for use in industrial
environments (l EN 55011/22 Class A).
Das Gerät ist für den industriellen Einsatz
geeignet (l EN 55011/22 Klasse A).
L'appareil a été conçu pour l'emploi en milieu
industriel (l EN 55011/22 classe A).
El aparato es adecuado para uso en ambiente
industrial (l EN 55011/22 clase A).
L'apparecchio è adatto per uso in ambienti
industriali (l EN 55011/22 Classe A).
Installation Instructions
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
1/10
