07/06 AWA8250-2330
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio

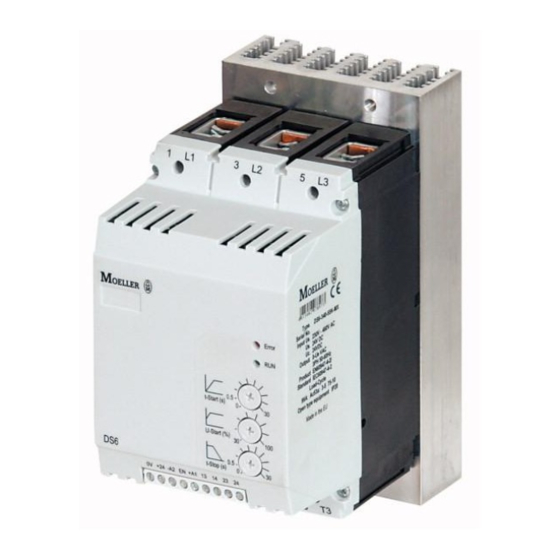

DS6-...
DS6-340-22K-MX
DS6-340-30K-MX
DS6-340-37K-MX
DS6-340-45K-MX
DS6-340-55K-MX
Instrukcja monta u
Инструкция по монтажу
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
Prąd elektryczny! Zagro enie ycia!
Poni sze czynnosci mogą być wykonywane
tylko przez przeszkolony personel.
2 x
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
DS6-340-75K-MX
DS6-340-90K-MX
DS6-340-110K-MX
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
1/13
Werbung
Verwandte Anleitungen für Moeller DS6 Serie
Inhaltszusammenfassung für Moeller DS6 Serie

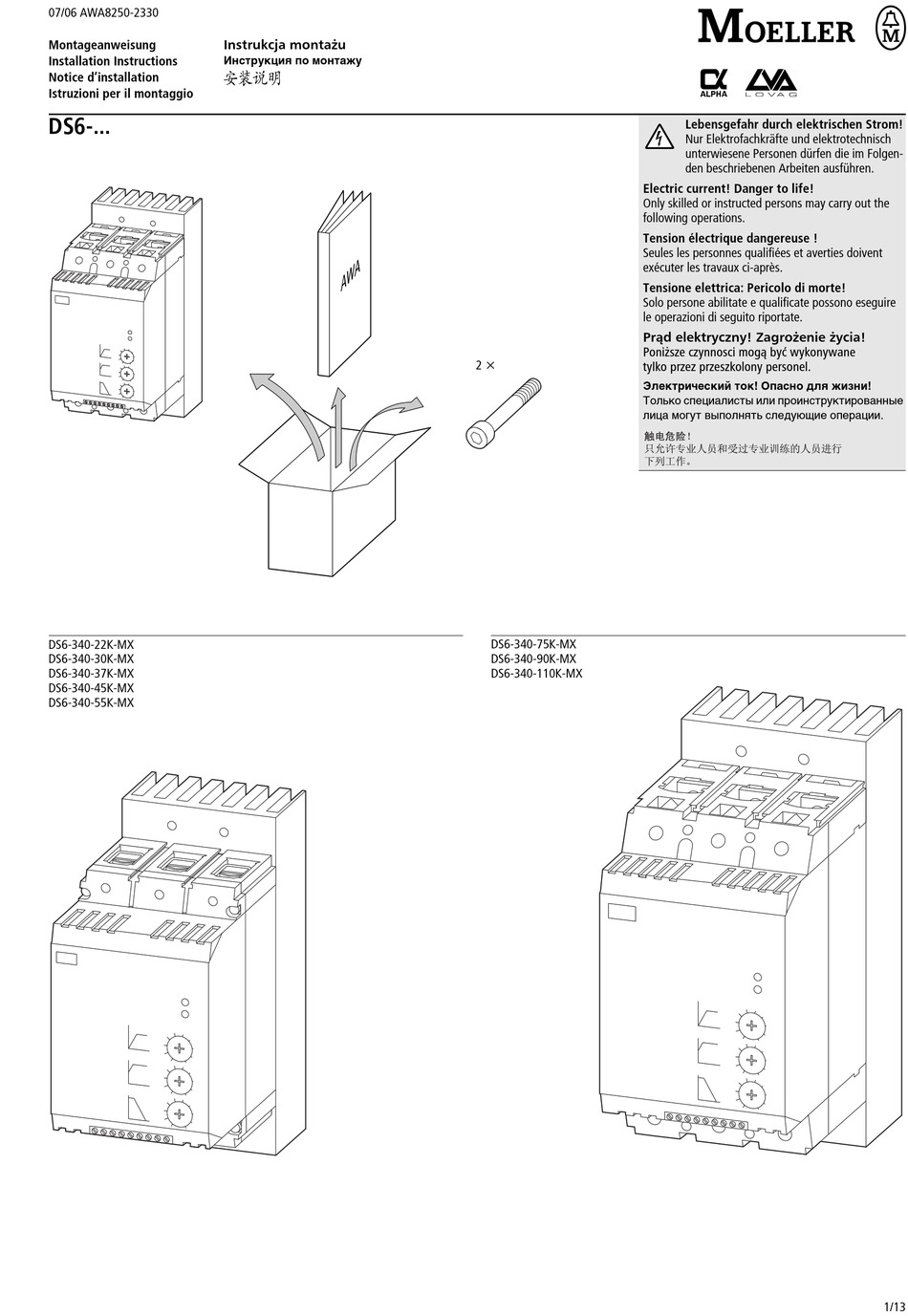

- Seite 1 07/06 AWA8250-2330 Instrukcja monta u Montageanweisung Installation Instructions Инструкция по монтажу Notice d’installation Istruzioni per il montaggio DS6-... Lebensgefahr durch elektrischen Strom! Nur Elektrofachkräfte und elektrotechnisch unterwiesene Personen dürfen die im Folgen- den beschriebenen Arbeiten ausführen. Electric current! Danger to life! Only skilled or instructed persons may carry out the following operations.
-
Seite 2: Wymiary I Waga
Wymiary i waga Abmessungen und Gewichte – Dimensions and weights – Dimensions et poids – Dimensioni e pesi – – – Размеры и веса DS6-340-22K-MX DS6-340-30K-MX DS6-340-37K-MX DS6-340-45K-MX DS6-340-55K-MX 22.5 22.5 DS6-340-75K-MX DS6-340-90K-MX DS6-340-110K-MX 52.5 2/13... - Seite 3 Einbaulage – Mounting position – Position de montage – Einbaumaße – Fitting dimensions – Dimensions de montage – Pozycja monta u Dopasowanie wymiarów Posizione di montaggio – – Dimensioni di montaggio – – – Положение установки – монтажные размеры F 30˚ F 30˚...
- Seite 4 Anschluss Leistungsteil – Connection of power section – Raccordement de la partie puissance – Collegamento stadio di potenza – Przyłączanie przewodów siłowych – – Присоединение Силовая часть схемы DS6-340-22K-MX DS6-340-30K-MX DS6-340-37K-MX DS6-340-45K-MX DS6-340-55K-MX 1 x 10 – 70 mm (95 mm f 2 x 9 x 0.8 mm 4 mm 2 x 6 –...
- Seite 5 DS6-340-75K-MX DS6-340-90K-MX DS6-340-110K-MX F 15 5 mm F 25 mm 1 x 4 – 185 mm f 2 x 9 x 0.8 mm f AWG 4 2 x 4 – 70 mm 1 x AWG 12 – 350 kcmil UL/CSA = tylko Cu, ampera dla 75 °C lb-in >...
- Seite 6 Externe Zusatzkomponenten – External add-on components – Eléments complémentaires externes – Componente aggiuntivo Zewnętrzne dodatkowe komponenty esterno – – – Внешние дополнительные компоненты Class 1 Class 2 (F3) 400 V 460 V r PKZM4/NZM1/ F 100 kA NZM2 [kW] [HP] X = 3 X I = 5 s, S = 10/h, ED = 75 % DS6-340-22K-MX...
- Seite 7 Monta Montage – Mounting – Montaggio – – – Монтаж NZM1 + DS6-340-22K- ... -55K-MX NZM2 + DS6-340-75K- ... -110K-MX I > I > I > 2 x M4 x 50 NZM1 AWA1230-1913 2 Nm, 18 lb-in (= 1 x NZM1/2-AB) 4 x M4 x 85/20 12 x NZM2...
- Seite 8 Funkcje softstartu Softstarterfunktion – Soft starter function – Fonction démarreur progressif – Funzione softstarter – – – Плавная стартерная функция t-Start, t-Stop l 10 s l 1 s t-Start (s) U-Start l 30 % J l 0 U-Start (%) t-Stop (s) U-Start l 60 –...
-
Seite 9: Подключение Блока Управления
Anschluss Steuerteil – Control section connection – Connexion partie commande – Collegamento stadio di comando – Standardowe przyłączanie – – Подключение блока управления Ready 0 V +24 +A1 13 +24 –A2 ft-lbs 1 x 0.5 – 2.5 21 – 14 1 x 0.5 –... - Seite 10 Standardowe przyłączanie Standardanschluss – Standard connection – Raccordement standard – Collegamento standard – – – Стандартное присоединение Softstart bezposredni Direkter Softstart – Direct soft start – Démarrage progressif direct – Softstart diretto – – – прямой плавный пуск + 24 V Ready (23/24) L1, L2, L3...
- Seite 11 Softstarter und Hauptschalter mit NOT-AUS-Funktion gemäß IEC/EN 60204-1 und VDE0113-Teil 1 – Soft starter and main switch with emergency-stop function acc. IEC/EN 60204-1 and VDE0113-Part 1 – Démarreur progressif et interrupteur général avec fonction d’arrêt d’urgence selon IEC/EN 60204-1 et VDE0113-Partie 1 – Softstart i wyłącznik główny z funkcją...
- Seite 12 Wende-Softstarter mit Soft-Stop – Reversing soft starter with soft stop – Démarreur progressif-inverseur avec arrêt progressif – Teleinvertitore con Softstart rewersyjny z łagodnym zatrzymaniem arresto graduale – – – Реверсивный софтстартер с функцией мягкого останова I > I > I > 0 V + 24 + 24 V + 24 V...
-
Seite 13: Emergency Stop
Ветвь управления с Q11 (по выбору) Commande avec Q11/K2 (en option) Ветвь управления с Q11/K2 (по выбору) ARRET D’URGENCE Аварийное выключение 13/13 Moeller GmbH, Industrieautomation, D-53105 Bonn Änderungen 07/06 AWA8250-2330 Doku © 2006 by Moeller GmbH vorbehalten Printed in Great Britain (07/06)
