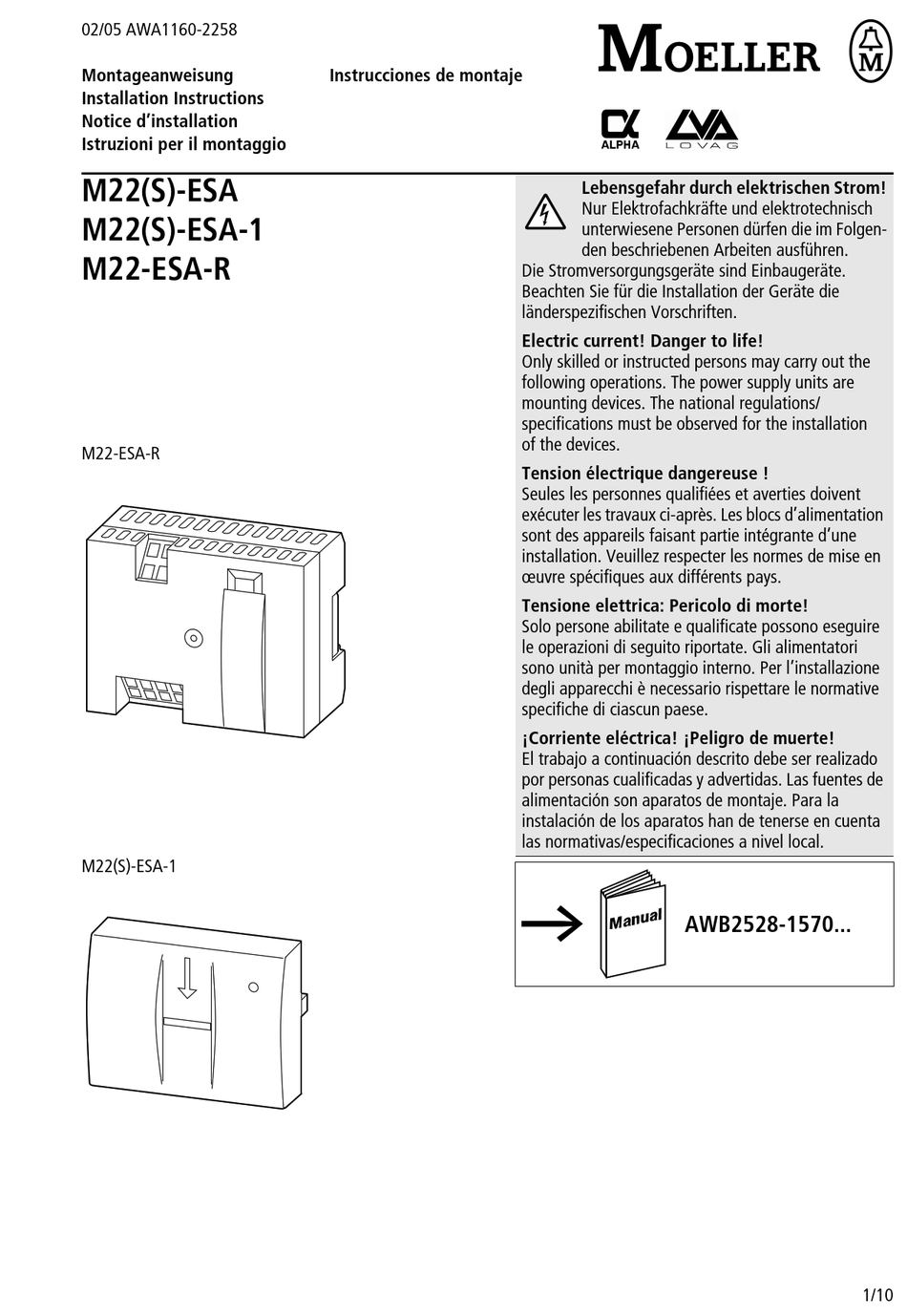

02/05 AWA1160-2258
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
M22(S)-ESA
M22(S)-ESA-1

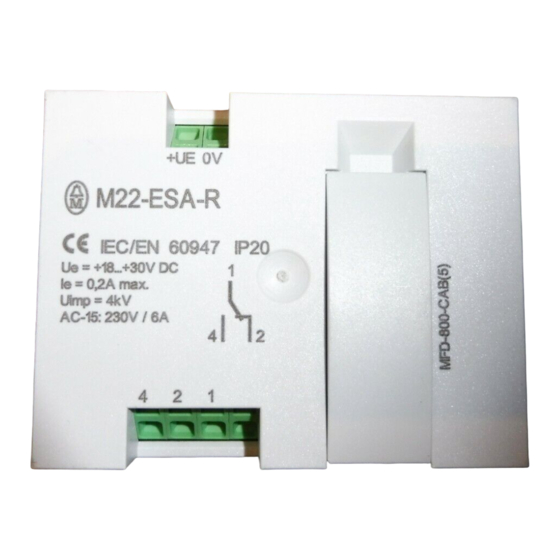

M22-ESA-R
M22-ESA-R
M22(S)-ESA-1
Instrucciones de montaje
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Die Stromversorgungsgeräte sind Einbaugeräte.
Beachten Sie für die Installation der Geräte die
länderspezifischen Vorschriften.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations. The power supply units are
mounting devices. The national regulations/
specifications must be observed for the installation
of the devices.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après. Les blocs d'alimentation
sont des appareils faisant partie intégrante d'une
installation. Veuillez respecter les normes de mise en
œuvre spécifiques aux différents pays.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate. Gli alimentatori
sono unità per montaggio interno. Per l'installazione
degli apparecchi è necessario rispettare le normative
specifiche di ciascun paese.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas. Las fuentes de
alimentación son aparatos de montaje. Para la
instalación de los aparatos han de tenerse en cuenta
las normativas/especificaciones a nivel local.
A
AWB2528-1570...
1/10
Werbung
Verwandte Anleitungen für Moeller M22-ESA
Inhaltszusammenfassung für Moeller M22-ESA
- Seite 1 Lebensgefahr durch elektrischen Strom! Nur Elektrofachkräfte und elektrotechnisch M22(S)-ESA-1 unterwiesene Personen dürfen die im Folgen- den beschriebenen Arbeiten ausführen. M22-ESA-R Die Stromversorgungsgeräte sind Einbaugeräte. Beachten Sie für die Installation der Geräte die länderspezifischen Vorschriften. Electric current! Danger to life! Only skilled or instructed persons may carry out the following operations.
- Seite 2 Spannungsversorgung M22-ESA-R 24 V DC a Tensione di alimentazione M22-ESA-R 24 V DC b Anschluss MFD-CP4-800-CAB5 oder PC mit b Collegamento MFD-CP4-800-CAB5 oppure PC con EASY800-PC-CAB EASY800-PC-CAB c Relais Ausgänge c Uscite di relè d Status LED d LED di stato...
- Seite 3 Tastaturbelegung – Utilization of buttons – Affectation des touches – Configurazione tastiera – Ocupación de las teclas MFD-..-CP4-800+MFD-80-B – DEL-Taste – Pulsante DEL Löschen von Einstellungen, Benutzer Cancella impostazioni, utente – ALT-Taste – Pulsante ALT Berechtigungen setzen, Imposta autorizzazioni, commutazione maiuscolo/ Umschaltung Groß-/Kleinschreibung minuscolo –...
- Seite 4 Standardanschluss – Standard connection – Raccordement standard – Collegamento standard – Conexión estándar Spannungsversorgung – Power supply – Tension d’alimentation – Tensione di alimentazione – Tensión de alimentación M22-ESA-R L01+ L02+ L01– > 1 A U e = 24 V H (20.4 –...
- Seite 5 Konfigurationsmodus – Configuration mode – Mode de configuration – Modo configurazione – Modo de configuración MFD-80-B MFD-..-CP4-800 M22(S)-ESA EASY800-PC-CAB MFD-CP4-800-CAB5 Software l www.moeller.net „MFD-CP4-Simulator“ Software l www.moeller.net “MFD-CP4 simulator” Logiciel l www.moeller.net « MFD-CP4 simulateur » Software l www.moeller.net “MFD-CP4 simulatore” Software l www.moeller.net “MFD-CP4 simulador” 5/10...
- Seite 6 Frontmontage – Front mounting – Montage face avant – Montaggio frontale – Montaje frontal M22(S)-ESA-1, M22-ESA-R M = 1.2 – 2 Nm a M22(S)-ESA-1 a M22(S)-ESA-1 b Gehäusewand (ESA: 1 bis 6 mm) b Parete della custodia (ESA: 1 a 6 mm)
- Seite 7 CPU-Baugruppe M22-ESA-R von M22(S)-ESA-1 entfernen Remove CPU card M22-ESA-R from M22(S)-ESA-1 Ôter l’unité centrale (UC) M22-ESA-R du M22(S)-ESA-1 Rimuovere l’unità CPU M22-ESA-R da M22(S)-ESA-1 Retirar la unidad CPU M22-ESA-R del M22(S)-ESA-1 Warnung ! Zerstörungsgefahr! Nur im spannungsfreien Zustand erlaubt! Warning! Risk of destruction !
- Seite 8 Einbaulage – Mounting position – Position de montage – Posizione di montaggio – Posición de montaje waagerecht, senkrecht, 45° horizontal, vertical, 45° horizontale, verticale, 45° orizzontale, verticale, 45° horizontal, vertical, 45° 8/10...
- Seite 9 Abmessungen – Dimensions – Dimensioni – Dimensiones [mm] M22(S)-ESA-1 37.2 65.3 M22-ESA-R 36.2 75.9 M22(S)-ESA-1 + M22-ESA-R 15.5 33.3 35.6 9/10...
- Seite 10 Template for holes, scale 1 : 1 Gabarit de perçage, échelle 1 : 1 Dima di foratura, scala 1 : 1 Plantilla para taladros, escala 1 : 1 22.5 10/10 Moeller GmbH, Industrieautomation, D-53105 Bonn Änderungen 02/05 AWA1160-2258 12277701/DE06 FD/Eb © 2005 by Moeller GmbH vorbehalten...
