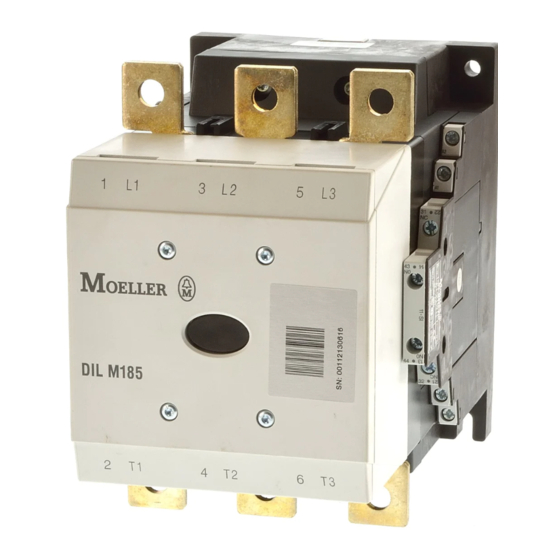

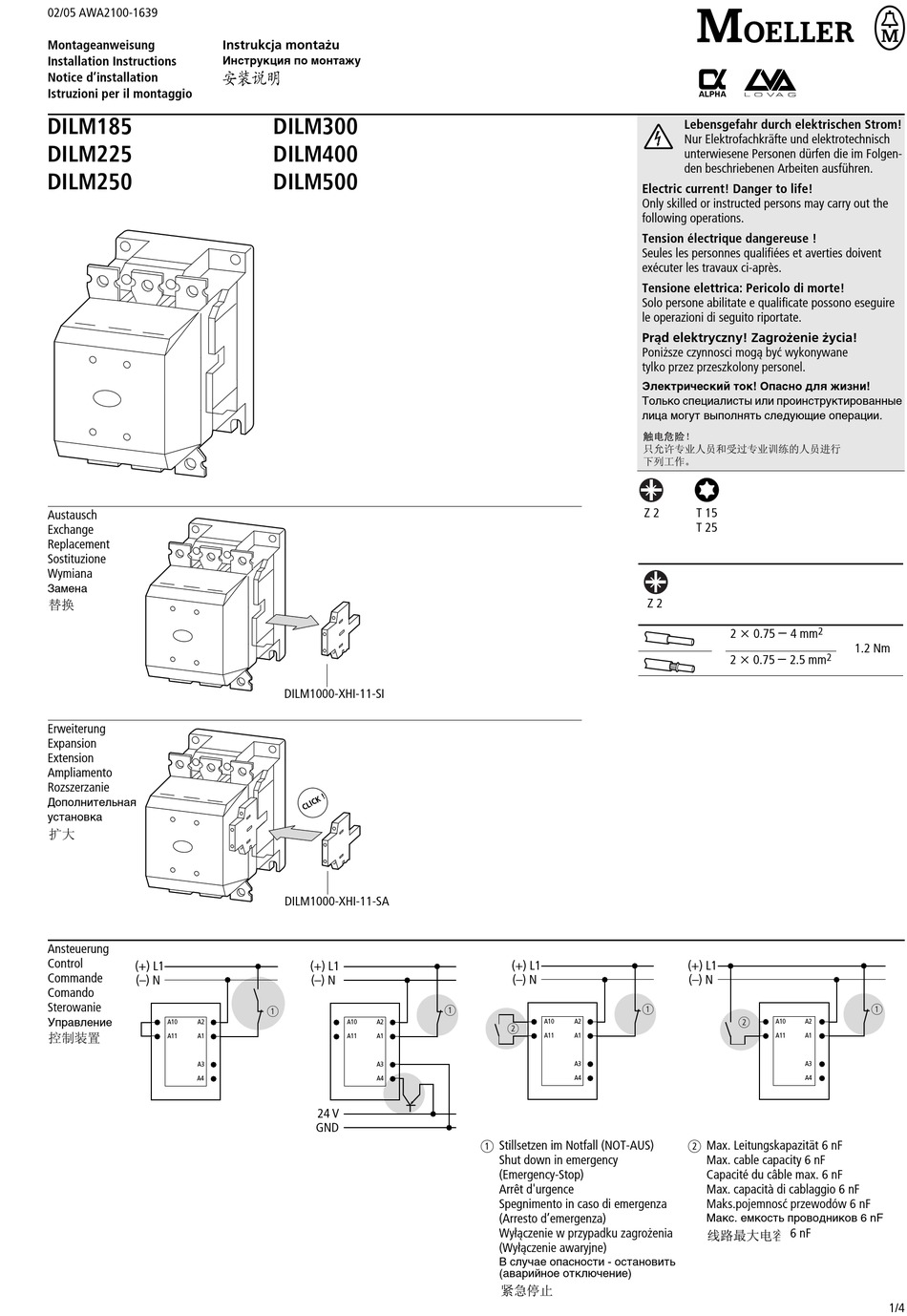

Moeller DILM185 Montageanweisung

02/05 AWA2100-1639
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
DILM185
DILM225
DILM250
Austausch
Exchange
Replacement
Sostituzione
Wymiana
Зaмeнa
Erweiterung
Expansion
Extension
Ampliamento
Rozszerzanie
Дополнительная
установка
Ansteuerung
Control
(+) L1
Commande
(–) N
Comando
Sterowanie
Управление
A10 A2
A11 A1
A3
A4
Instrukcja montażu
Инструкция по монтажу
DILM300
DILM400
DILM500
DILM1000-XHI-11-SI
DILM1000-XHI-11-SA
(+) L1
(–) N
a
A10 A2
A11 A1
A3
A4
24 V
GND
(+) L1
(–) N
a
A10 A2
b
A1
A11
A3
A4
a Stillsetzen im Notfall (NOT-AUS)
Shut down in emergency
(Emergency-Stop)
Arrêt d'urgence
Spegnimento in caso di emergenza
(Arresto d'emergenza)
Wyłączenie w przypadku zagrożenia
(Wyłączenie awaryjne)
В случае опасности - остановить
(аварийное отключение)
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
Prąd elektryczny! Zagrożenie życia!
Poniższe czynnosci mogą być wykonywane
tylko przez przeszkolony personel.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Z 2 T 15
T 25
Z 2
–
2 x 0.75 4 mm
–
2 x 0.75 2.5 mm
(+) L1
(–) N
a
b
A10 A2
A1
A11
A3
A4
b Max. Leitungskapazität 6 nF
Max. cable capacity 6 nF
Capacité du câble max. 6 nF
Max. capacità di cablaggio 6 nF
Maks.pojemnosć przewodów 6 nF
Макс. емкость проводников 6 nF
6 nF
2
1.2 Nm
2
a
1/4
