Inhaltszusammenfassung für Norton Clipper CWT 315
- Seite 1 CWT 315 BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
- Seite 2 VERS. 2022.11.10 CWT 315_MAN_DE...
-
Seite 3: Konformitätserklärung
CWT 315_MAN_DE Konformitätserklärung Der Hersteller: SAINT-GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L-4930 BASCHARAGE erklärt hiermit, dass das folgende Produkt: Norton Clipper CWT 315 Code: 70184631919 den folgenden Bestimmungen: „MASCHINENRICHTLINIE“ 2006/42/EG „NIEDERSPANNUNGSRICHTLINIE“ 2014/35/EU „RICHTLINIE ÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT“... - Seite 4 VERS. 2022.11.10 CWT 315_MAN_DE...
-
Seite 5: Beschreibung Des Produkts

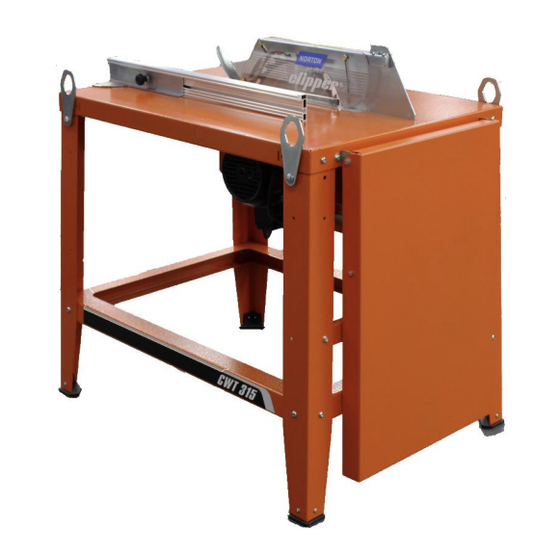

VERS. 2022.11.10 CWT 315_MAN_DE BESCHREIBUNG DES PRODUKTS: Kreissäge zum Schneiden von Holzbrettern und -balken und dergleichen. ACHTUNG: Nach dem Eintreffen der Maschine muss diese sofort geprüft werden. Sollten Transportschäden oder fehlende Teile festgestellt werden, muss umgehend ein Schadensbericht in schriftlicher Form an den Spediteur übermittelt werden. -
Seite 6: Inhaltsverzeichnis
VERS. 2022.11.10 CWT 315_MAN_DE CWT 315 INHALTSVERZEICHNIS BESCHREIBUNG DES PRODUKTS: ..............5 1 - ALLGEMEINE INFORMATIONEN ................7 1.1 ZWECK DER BETRIEBSANLEITUNG.............7 1.2 BENUTZER DER BETRIEBSANLEITUNG ............7 1.3 AUFBEWAHRUNG DER BETRIEBSANLEITUNG ..........8 1.4 HAFTUNG UND GARANTIE ................8 1.5 HAFTUNGSAUSSCHLUSS DES HERSTELLERS ..........8 2 - TECHNISCHE DATEN ..................9... -
Seite 7: Allgemeine Informationen
VERS. 2022.11.10 CWT 315_MAN_DE 1 - ALLGEMEINE INFORMATIONEN ZWECK DER BETRIEBSANLEITUNG Die vorliegende Betriebsanleitung soll die notwendigen Informationen zur Montage, Verwendung, Wartung und Maschinensicherheit bereitstellen. Die darin enthaltenen Anweisungen sind darauf ausgerichtet, ein Höchstmaß an Leistung, Produktivität und Qualität sicherzustellen, während gleichzeitig die Sicherheit der Bediener und die Integrität der Maschine gewährleistet wird. -
Seite 8: Aufbewahrung Der Betriebsanleitung
VERS. 2022.11.10 CWT 315_MAN_DE AUFBEWAHRUNG DER BETRIEBSANLEITUNG Die Betriebsanleitung ist zur ordnungsgemäßen Aufbewahrung an einem geeigneten Ort sicher zu verwahren, um die physische Integrität zu gewährleisten. Sie muss für jeden, der darin Einsicht nehmen darf, leicht zugänglich sein. Die Betriebsanleitung ist ein wichtiges Dokument, das mit der Maschine mitgeliefert wird, und sämtliche Benutzer sind für deren sichere Verwahrung verantwortlich. -
Seite 9: Technische Daten
VERS. 2022.11.10 CWT 315_MAN_DE - TECHNISCHE DATEN 2.1 TYPENSCHILD Das Typenschild der Maschine enthält folgende Daten: • Angaben zum Hersteller • Modell der Maschine und Seriennummer • Spannungsversorgung (Volt) • Stromstärke des Elektromotors (Ampere) • Leistung des Elektromotors (kW) • Frequenz der Stromversorgung (Hertz) •... - Seite 10 VERS. 2022.11.10 CWT 315_MAN_DE Mod. CWT315 mit einphasiger 230-V-Stromversorgung, 50 Hz (festes Sägeblatt) 1 - Spaltkeil 8 - Betätigungsschalter 15 - Platte aus 2 - Selbsteinstellende 9 - Querschieber transparentem Polycarbonat Schutzhaube 10 - Tischverlängerung 17 - Hebeösen 3 - Haubenträger 74 x 40 cm 20- Betriebsanleitung 4 - Schutzeinrichtung für die...
-
Seite 11: Abmessungen Und Merkmale Vom „Modell Mit Festem Sägeblatt
VERS. 2022.11.10 CWT 315_MAN_DE 2.3 ABMESSUNGEN UND MERKMALE vom „Modell mit festem Sägeblatt“ Geschwindigkeit Leistung Sägeblatt mit Schnittlänge Gewicht Modell Zähnen CWT315 2600 RPM 2 kW Ø 315, Ø 30, 110 mm 230 V einphasig Dicke 2.2/ 3.2, Z24 Geräuschpegel beim Einsatz eines Spezialsägeblatts mit 28 Zähnen und Ø 315 mm Äquivalenter Dauerschalldruckpegel am Arbeitsplatz dB(A) 86,3... -
Seite 12: Verwendete Materialien Und Produkte
VERS. 2022.11.10 CWT 315_MAN_DE VERWENDETE MATERIALIEN UND PRODUKTE Das Gestell und der Sockel bestehen aus Stahlblech und sind mit einem RAL- Kunstlack beschichtet. Die verwendeten Materialien sind weder für den Bediener noch für die Umwelt schädlich. 3 - ALLGEMEINE SICHERHEITSVORSCHRIFTEN VORBEMERKUNG Obwohl eine starre und feste Montage die größte Garantie für Stabilität und Festigkeit bietet, ist eine gute Positionierung immer ratsam, um die Stabilität zu... -
Seite 13: Aufstellung Der Maschine (Abb. 1)
VERS. 2022.11.10 CWT 315_MAN_DE BENUTZEN SIE DIE MASCHINE ERST, WENN SIE DIE BETRIEBSANLEITUNG GELESEN UND DEN INHALT VERSTANDEN HABEN. WAS IN DIESER BETRIEBSANLEITUNG BESCHRIEBEN WIRD, BETRIFFT IHRE SICHERHEIT. • Es wird empfohlen, dass nur sachkundige erwachsene Personen die Maschine benutzen (für diejenigen, die die Maschine noch nie benutzt haben, wird ein Einführungskurs empfohlen). -
Seite 14: Sicherheitsvorkehrungen
VERS. 2022.11.10 CWT 315_MAN_DE SICHERHEITSVORKEHRUNGEN - Alle Einstellungs- und Wartungsarbeiten müssen bei ausgeschalteter Stromversorgung durchgeführt werden. - Ziehen Sie immer den Netzstecker, wenn Sie die Maschine nicht benutzen. - Versuchen Sie nicht, die Maschine mit einer anderen als der angegebenen Spannung zu betreiben. -
Seite 15: Beschreibung Der Schilder Für Alle Maschinen
VERS. 2022.11.10 CWT 315_MAN_DE BESCHREIBUNG DER SCHILDER FÜR ALLE MASCHINEN Die an der Maschine angebrachten Schilder und Beschriftungen dürfen nicht entfernt werden und müssen in gutem Zustand gehalten werden, ohne ihre Lesbarkeit zu beeinträchtigen. Im Falle einer Beschädigung müssen sie ersetzt werden. GEFAHR! Informationen –... -
Seite 16: Achtung! Elektrischer Strom
VERS. 2022.11.10 CWT 315_MAN_DE DIVIETO! / DEFENSE! / VERBOT! – Es ist nicht gestattet, Wartungs- oder Einstellarbeiten bei laufender Maschine durchzuführen. DIVIETO! / DEFENSE! / VERBOT! – Es ist nicht gestattet, während der Arbeit zu rauchen. ACHTUNG! ELEKTRISCHER STROM – Überprüfen Sie die korrekte Spannung, die auf dem Typenschild des Motors angegeben ist (230 V). -
Seite 17: Handhabung Und Installation
VERS. 2022.11.10 CWT 315_MAN_DE 4 - HANDHABUNG UND INSTALLATION LKW-TRANSPORT Durch die besonders robuste monolithische Bauweise kann die Maschine problemlos ohne Demontage transportiert werden, wobei jedoch folgende Regeln zu beachten sind: – Stellen Sie sicher, dass die Hebeseile korrekt an den vier Hebeösen befestigt sind. –... -
Seite 18: Vorabprüfungen
VERS. 2022.11.10 CWT 315_MAN_DE 4.3 VORABPRÜFUNGEN Wenn Sie die Maschine bewegen, reparieren, warten oder überprüfen, stellen Sie sicher, dass sie vom Stromnetz getrennt ist. Bevor Sie den Netzstecker einstecken, müssen Sie Folgendes tun: - Stellen Sie die Maschine auf eine stabile und ebene Fläche, um einen optimalen Halt zu gewährleisten. -
Seite 19: Starten Und Anhalten
VERS. 2022.11.10 CWT 315_MAN_DE 5 - STARTEN UND ANHALTEN STARTEN UND ANHALTEN DER MASCHINE Der Schalter ist günstig gelegen und vom Arbeitsplatz des Bedieners aus zugänglich. Es handelt sich um einen Motorschutzschalter mit Thermoschutz gegen Stromstöße und mit einer Auslösespule bei Stromausfall. Starten Drücken Sie die grüne Taste (erst nach Ausführung sämtlicher Vorarbeiten) (1, Abb. -
Seite 20: Betriebsanleitung Für Elektrische Geräte
VERS. 2022.11.10 CWT 315_MAN_DE BETRIEBSANLEITUNG FÜR ELEKTRISCHE GERÄTE Bitte beachten Sie die folgenden Warnhinweise: Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel, das Motorkabel oder der Schalter sichtbare Schäden aufweisen. Schalten Sie den Netzschalter aus, bevor Sie Wartungs-, Einstellungs- oder Reparaturarbeiten durchführen, und ziehen Sie das Netzkabel aus der Steckdose. -
Seite 21: Störungen Und Abhilfemassnahmen
VERS. 2022.11.10 CWT 315_MAN_DE 5.3 STÖRUNGEN UND ABHILFEMASSNAHMEN STÖRUNG MÖGLICHE URSACHE ABHILFEMASSNAHME Nach dem Drücken des Falscher Anschluss Anschluss überprüfen Startknopfes springt Ausfall der Netzspannung Netzspannung prüfen der Motor nicht an Der Motorschutzschalter wird ausgelöst Motor nach einer ausreichenden Abkühlzeit (wenn der Motor nicht mehr heiß... -
Seite 22: Mögliche Ursache
VERS. 2022.11.10 CWT 315_MAN_DE STÖRUNG MÖGLICHE URSACHE ABHILFEMASSNAHME Nach dem Die Einstellung der elektronischen Position der Drahtbrücke oder Ausschalten wird die Bremse ist nicht ideal Potentiometers Schwungmasse des elektronischen Bremse Kreissägeblattes zu verändern, ideale schnell oder zu Einstellung der Bremswirkung langsam (länger als und -zeit erreicht ist 10 Sekunden) -
Seite 23: Verwendung Der Maschine
VERS. 2022.11.10 CWT 315_MAN_DE vollständig einem speziellen Gehäuse umschlossen, in dem sich ein Schlitz für den Abfluss der Späne befindet. Die Maschine sollte im Freien verwendet werden. 6 - VERWENDUNG DER MASCHINE VERWENDUNG DER KREISSÄGE Holz ist kein sehr gleichmäßiges Material: Ein und dasselbe Stück kann mehr oder weniger harte, mehr oder... -
Seite 24: Während Der Arbeit: Verwenden Sie Nicht Ihre Hände Zum Reinigen
VERS. 2022.11.10 CWT 315_MAN_DE ES IST ABSOLUT VERBOTEN, DEN DURCHMESSER DES SÄGEBLATTS ZU VERÄNDERN. DIE MASCHINE IST FÜR DIE AUSSCHLIESSLICHE VERWENDUNG EINER SCHEIBE MIT Ø 315 MM, MIT EINEM BOHRLOCH-Ø VON 30 MM UND EINER DICKE VON 3,2 MM AUSGELEGT. WÄHREND DER ARBEIT: VERWENDEN SIE NICHT IHRE HÄNDE ZUM REINIGEN DER ARBEITSFLÄCHE. -
Seite 25: Verwendung Des Anschlags
VERS. 2022.11.10 CWT 315_MAN_DE VERWENDUNG DES ANSCHLAGS Die Maschine ist mit einem Parallelanschlag für Längsschnitte ausgestattet. Nachdem Sie die Größe eingestellt haben (BEI ABGESTELLTEM MOTOR), verriegeln Sie den Anschlag mit dem Feststellknopf (1, Abb. 10). Der Anschlag kann durch Entriegeln des Knopfes in Längsrichtung verstellt werden (2, Abb. -
Seite 26: Längs- Und Querschieber
VERS. 2022.11.10 CWT 315_MAN_DE LÄNGS- UND QUERSCHIEBER Um eine versehentliche Berührung zu vermeiden und um zu verhindern, dass die Hände in die Nähe Sägeblattzähne gelangen, sind spezielle Schieber vorgesehen. Die Maschine ist mit zwei Arten von Schiebern ausgestattet: - Der Längsschieber (Abb. 13) dient zur Führung des Vorschubs von schmalen, in Längsrichtung gesägten Brettern. -
Seite 27: Verlängerung Des Arbeitstisches
VERS. 2022.11.10 CWT 315_MAN_DE VERLÄNGERUNG DES ARBEITSTISCHES Die Maschine wird mit einem verlängerbaren Arbeitstisch geliefert, der beim Schneiden langer Bretter als Stütze dient. Wenn ein überlanges Brett geschnitten werden muss, verwenden Sie einen zusätzlichen Ständer auf der gegenüberliegenden Seite des Bedieners, um das Brett nach dem Schneiden aufnehmen zu können (Abb. -
Seite 28: Stabilität Der Maschine
VERS. 2022.11.10 CWT 315_MAN_DE STABILITÄT DER MASCHINE Abb. 22 Wenn große Platten geschnitten werden müssen, ist es notwendig, spezielle Gleitstützen an der Seite der Maschine anzubringen und die Maschine auf zwei großen, 50 mm dicken und 3 m langen Achsen zu befestigen, um die Gefahr des Umkippens aufgrund des überhängenden Gewichts der zu schneidenden Platte zu vermeiden. -
Seite 29: Wartung
VERS. 2022.11.10 CWT 315_MAN_DE 7 - WARTUNG ACHTUNG: DIESE ARBEITEN MÜSSEN BEI ABGEZOGENEM NETZSTECKER DURCHGEFÜHRT WERDEN ANTRIEBSRIEMEN Prüfen Sie die Spannung der Antriebsriemen wie in Punkt 4.3 angegeben (Abb. 3 und 4 auf eite 15). AUSTAUSCH DES SÄGEBLATTS (siehe Details auf Seite 33) Entfernen Sie das untere Gehäuse vollständig, indem Sie die mitgelieferten Schrauben herausdrehen (Abb. -
Seite 30: Bremszeit
VERS. 2022.11.10 CWT 315_MAN_DE ACHTUNG: DIESE ARBEITEN MÜSSEN BEI ABGEZOGENEM NETZSTECKER DURCHGEFÜHRT WERDEN Alle Modelle sind mit einem Scheibensägeblatt mit Ø 315 mm,Z24, Bohrloch Ø 30 mm und einer Dicke von 3,2/2,2 mm ausgestattet. Es wird empfohlen, keine Sägeblätter mit Reduzierringen zu verwenden. -
Seite 31: Beschreibung Der Regelmässigen Kontrollen, Die An Der Maschine Vor Der Benutzung Durchzuführen Sind
VERS. 2022.11.10 CWT 315_MAN_DE BESCHREIBUNG DER REGELMÄSSIGEN KONTROLLEN, DIE AN DER MASCHINE VOR DER BENUTZUNG DURCHZUFÜHREN SIND BESCHREIBUNG DER KONTROLLEN HÄUFIGKEIT DER KONTROLLE Überprüfen Sie die Sägemaschine vor der Benutzung auf beschädigte Teile. Bei jeder Benutzung der Maschine Überprüfen Sie vor Beginn der Arbeiten die Position des Arbeitsbereichs: (Unordnung kann zu Verletzungen führen) EINPHASIGE MASCHINE: Bei jeder Benutzung der Maschine... -
Seite 32: Störungen Und Abhilfemassnahmen
VERS. 2022.11.10 CWT 315_MAN_DE 7.5 STÖRUNGEN UND ABHILFEMASSNAHMEN STÖRUNG MÖGLICHE URSACHE ABHILFEMASSNAHME Nach dem Drücken des Falscher Anschluss Anschluss überprüfen Startknopfes springt Ausfall der Netzspannung Netzspannung prüfen der Motor nicht an Der Motorschutzschalter wird ausgelöst Motor nach einer ausreichenden Abkühlzeit (wenn der Motor nicht mehr heiß... -
Seite 33: Demontage
VERS. 2022.11.10 CWT 315_MAN_DE DEMONTAGE Wenn Sie die betreffende Maschine demontieren möchten, trennen Sie sie einfach vom Stromnetz. Alle Maschinenteile müssen verschrottet und gemäß den am Ort der Verschrottung geltenden Gesetzen entsorgt werden. Die Maschine erfordert keine besonderen Vorsichtsmaßnahmen, da sie keine giftigen Bestandteile enthält. -
Seite 34: Kundendienst
VERS. 2022.11.10 CWT 315_MAN_DE Kundendienst Erforderliche Angaben bei der Bestellung von Ersatzteilen: Seriennummer (sieben Ziffern) Ersatzteilnummer Genaue Bezeichnung Gewünschte Stückzahl Lieferanschrift Bitte geben Sie eindeutig die gewünschte Versandart an, z. B. „Express“ oder „per Luftpost“. Wird keine Versandart vorgegeben, so wird die für uns wirtschaftlichste Art gewählt, die nicht unbedingt die schnellste sein muss. -
Seite 35: Ersatzteile
QR-Code mit Ihrem Smartphone scannen: Dieser elektronische Katalog bietet Explosionszeichnungen und Ersatzteillisten für verschiedene Norton Clipper-Maschinen. Wählen Sie dort Ihr entsprechendes Produkt aus. Für Maschinen, Ersatzteile, Verbrauchsmaterialien sowie Gewährleistungsansprüche und technische Beratung können Sie sich auch an unsere Niederlassungen wenden. - Seite 36 VERS. 2022.11.10 CWT 315_MAN_DE...
