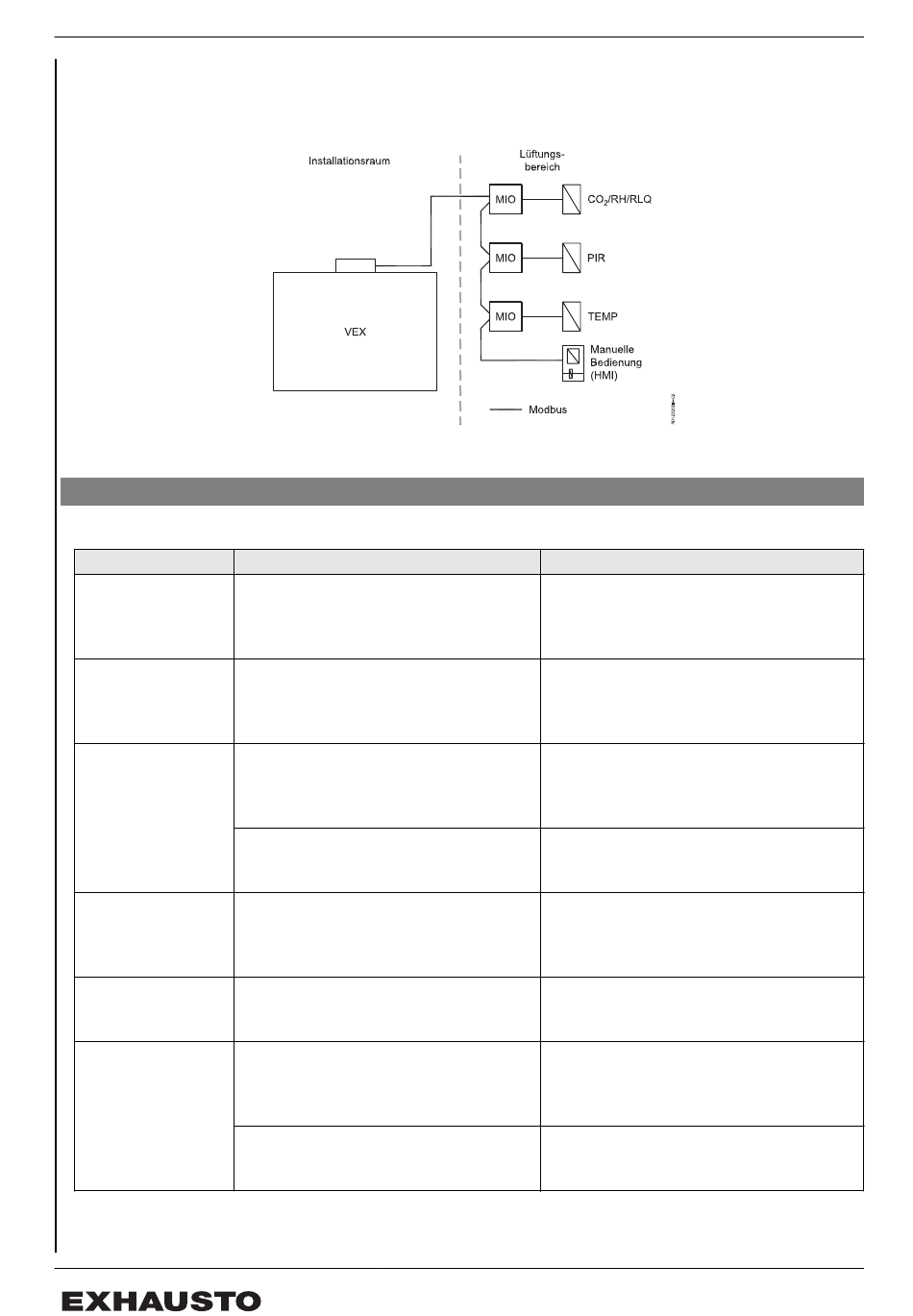

1.2 Positionierung der einzelnen Fühler
Fühler
RH-Feuchtefühler
RLQ-Luftqualitätsfühler
CO
-Kohlendioxidfühler
2
PIR-Bewegungssensor
Timertaste
TSROOME/TSDUCTE
Temperaturfühler
Es kann max. ein Fühler/eine Einheit pro MIO2-Modul angeschlossen werden. Es können jedoch bis
zu 4 PIR-Sensoren an ein MIO2-Modul angeschlossen werden.
Beim Positionieren Folgendes berücksichtigen
Den Fühler an der Wand in einer für die Luftver-
hältnisse im Raum repräsentativen Position an-
bringen
Den Fühler an der Wand 1,8 - 2,2 m über dem
Fußboden in einer für die Luftverhältnisse im
Raum repräsentativen Position anbringen
Fühler für Wandmontage: Den Fühler an der
Wand 1,8 - 2,2 m über dem Fußboden in einer für
die Luftverhältnisse im Raum repräsentativen Po-
sition anbringen
Fühler für Kanalmontage: Den Fühler im Abluft-
kanal in einem Luftstrang entsprechend der zu re-
gelnden Luft anbringen
Den Fühler 2 - 2,5 m über dem Fußboden anbrin-
gen, so dass er den zu überwachenden Teil des
Raumes abdeckt. Der PIR-Sensor deckt einen ho-
rizontalen Winkel von ca. 90°
Die Timertaste an einer für die Bedienung zweck-
mäßigen Stelle anbringen, z.B. am Eingang zum
Raum
Fühler für Wandmontage: Den Fühler an der
Wand in einer für die Luftverhältnisse im Raum re-
präsentativen Position anbringen
Fühler für Kanalmontage:Den Fühler im Zuluft-
kanal in einem Luftstrang entsprechend der zu re-
gelnden Luft anbringen
Beim Positionieren vermeiden
● Bereiche mit Zug
● Stellen mit stillstehender Luft
● Bereiche in der Nähe von Türen, Fenstern und
Heizquellen
● Bereiche mit Zug
● Stellen mit stillstehender Luft
● Bereiche in der Nähe von Türen, Fenstern und
Heizquellen
● Bereiche mit Zug
● Stellen mit stillstehender Luft
● Bereiche in der Nähe von Türen, Fenstern und
Heizquellen
● Stellen mit direkter Sonneneinstrahlung
● Stellen in der Nähe von Heizquellen
● dass sie unbeabsichtigt betätigt werden kann
● Bereiche mit Zug
● Stellen mit stillstehender Luft
● Bereiche in der Nähe von Türen, Fenstern und
Heizquellen
