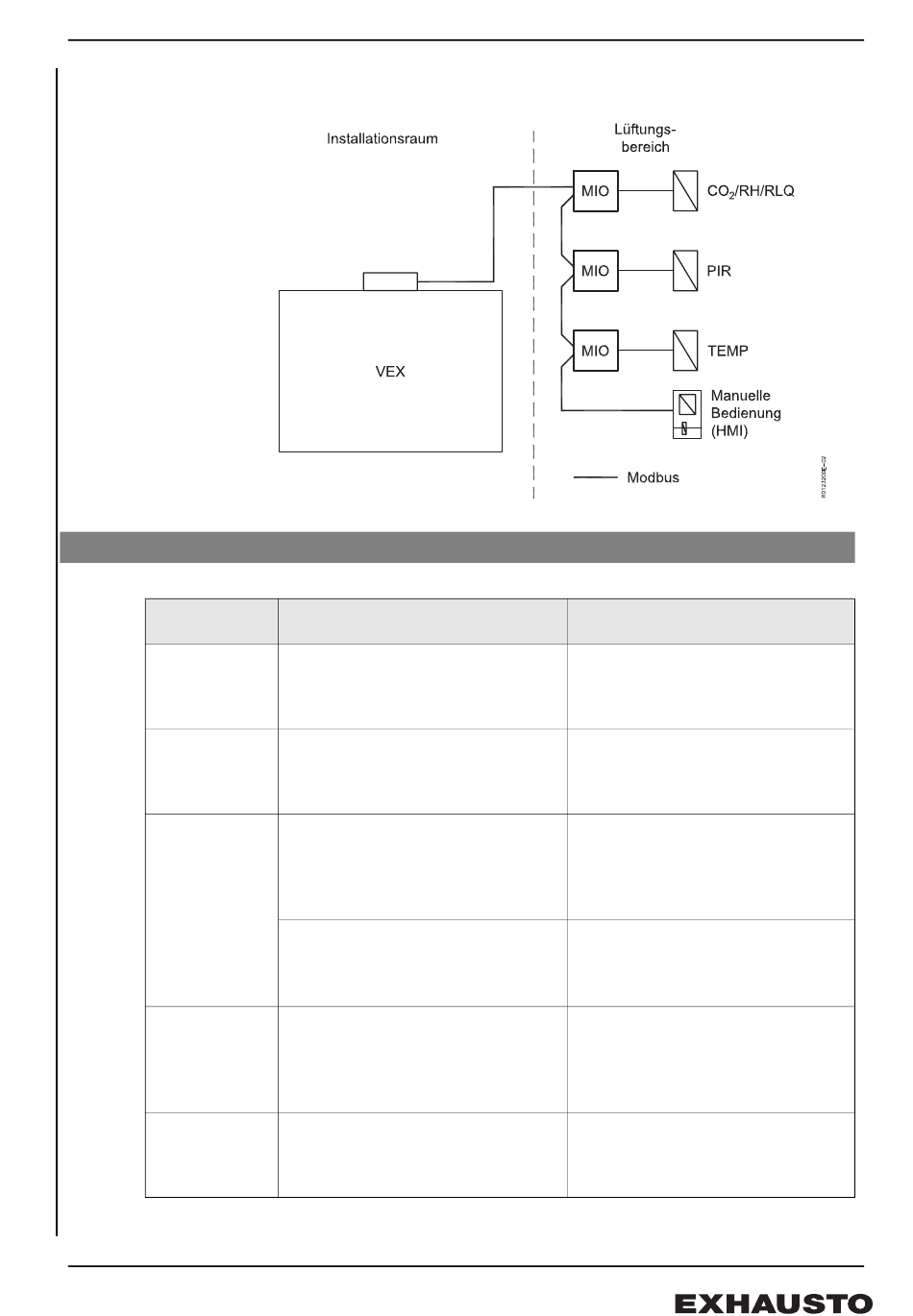

MIO-Module Es kann max. eine Einheit pro MIO-Modul angeschlossen werden. Es können jedoch bis
zu 4 PIR-Sensoren an ein MIO-Modul angeschlossen werden.
1.2 Positionierung der einzelnen Fühler
Fühler
RH
Feuchtefühler
RLQ
Luftqualitäts-
fühler
CO
2
Kohlendioxid-
fühler
PIR
Bewegungs-
sensor
TIMER
BUTTON
Timertaste
Beim Positionieren Folgendes
berücksichtigen
Den Fühler an der Wand in einer für
die Luftverhältnisse im Raum
repräsentativen Position anbringen
Den Fühler an der Wand 1,8 - 2,2 m
über dem Fußboden in einer für die
Luftverhältnisse im Raum
repräsentativen Position anbringen
Fühler für Wandmontage:
Den Fühler an der Wand 1,8 - 2,2 m
über dem Fußboden in einer für die
Luftverhältnisse im Raum
repräsentativen Position anbringen
Fühler für Kanalmontage:
Den Fühler im Abluftkanal in einem
Luftstrang entsprechend der zu
regelnden Luft anbringen
Den Fühler 2 - 2,5 m über dem
Fußboden anbringen, so dass er den
zu überwachenden Teil des Raumes
abdeckt. Der PIR-Sensor deckt einen
horizontalen Winkel von ca. 90°
Die Timertaste an einer für die
Bedienung zweckmäßigen Stelle
montieren, z.B. am Eingang zum
Raum.
3/12
Bedienungsanleitung
Beim Positionieren vermeiden
• Bereiche mit Zug
• Stellen mit stillstehender Luft
• Bereiche in der Nähe von Türen,
Fenstern und Heizquellen
• Bereiche mit Zug
• Stellen mit stillstehender Luft
• Bereiche in der Nähe von Türen,
Fenstern und Heizquellen
• Bereiche mit Zug
• Stellen mit stillstehender Luft
• Bereiche in der Nähe von Türen,
Fenstern und Heizquellen
• Stellen mit direkter
Sonneneinstrahlung
• Stellen in der Nähe von
Heizquellen
• dass sie unbeabsichtigt betätigt
werden kann
