3006592-2023-04-25

1.3 Aufbau des MIO2-Moduls

Anschluss
Hinweis
Anschluss der ein-
zelnen Einheiten

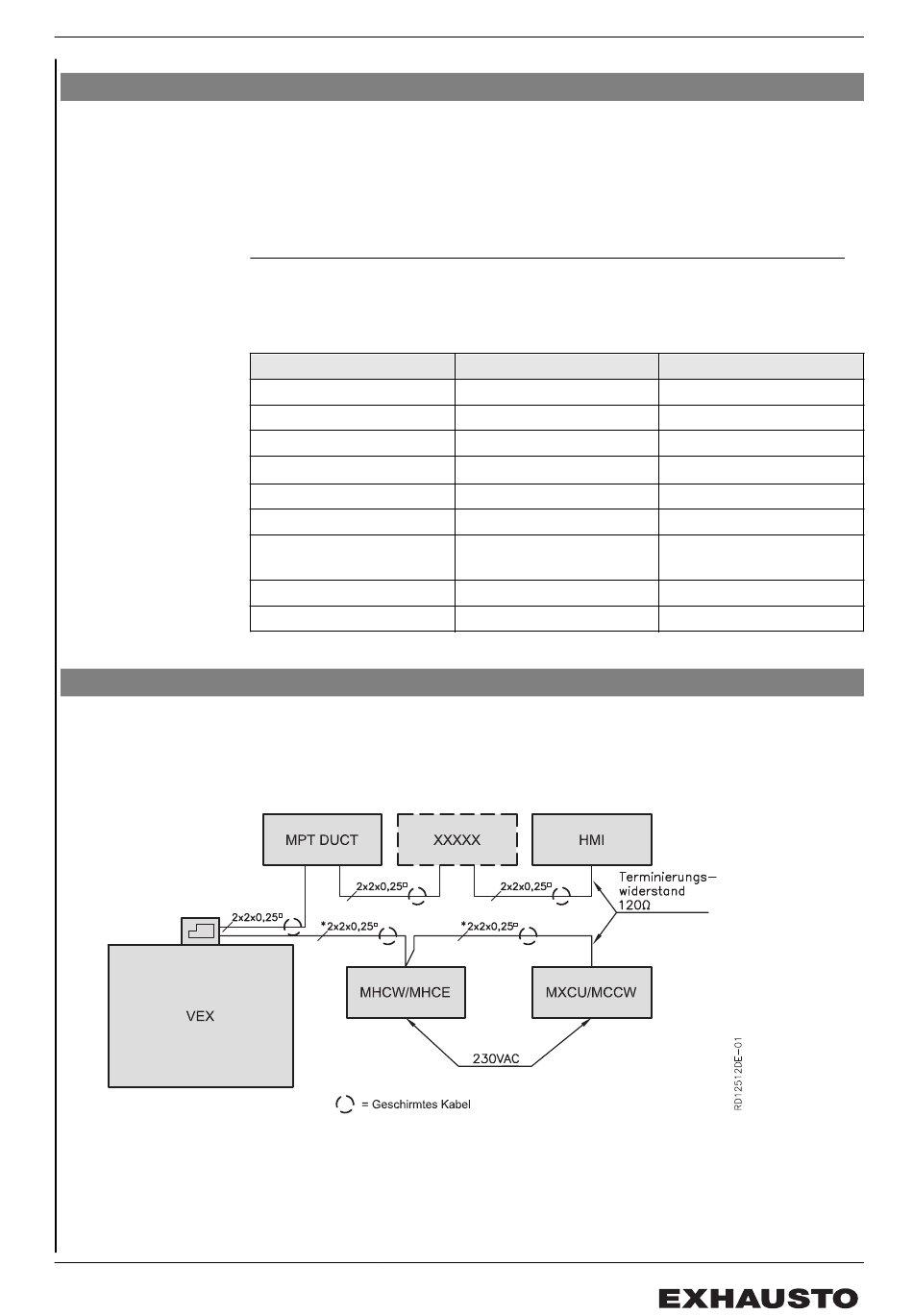

1.4 Anschluss des MIO2-Moduls an Busstrang

Modbus, Endtermi-
nierung
Das MIO2-Modul verfügt über eine Anzahl Anschlüsse für den Anschluss von Fühlern/Einheiten.
Es ist wichtig, das die einzelnen Fühler am korrekten Anschluss angeschlossen werden, und dass die
Drahtbrücke in CN12 im Verhältnis zum gewählten Fühler korrekt montiert wird. Aus dem folgenden
Abschnitt geht hervor, wie die einzelnen Fühler anzuschließen sind.
Die LED in der Mitte der MIO2-Platine blinkt grün wenn das Modul in Betrieb ist.
Anschluss von Fühlern u.a.m.:
Fühler
MIO2-Modul (Bus-Anschluss)
RH-Feuchtefühler
RLQ-Fühler
CO
-Fühler
2
PIR-Sensor
Timertaste
TSROOME/TSDUCTE-Tempe-
raturfühler
AUX1
AUX2
An der ersten und letzten Einheit am Busstrang ist eine Endterminierung mit einem Widerstand von
120 Ω erforderlich, siehe unten
Mit dem VEXé werden 2 Widerstände geliefert, die sich in der Zeichnungstasche in der Tür befinden.
Anschluss an Anschluss Nr.
CN7, CN15
CN15 und CN11
CN15 und CN11
CN15 und CN11
CN15, CN11, CN6
CN15, CN11, CN6
CN6
CN4, C11, CN13
CN4, CN11, CN13
5/16
Produktinformation
Drahtbrücke in CN12
1 => 3
1 => 3
2 => 3
4 => 6
4 => 6
5 => 6
2 => 3
1 => 3
