3005926-2018-02-05

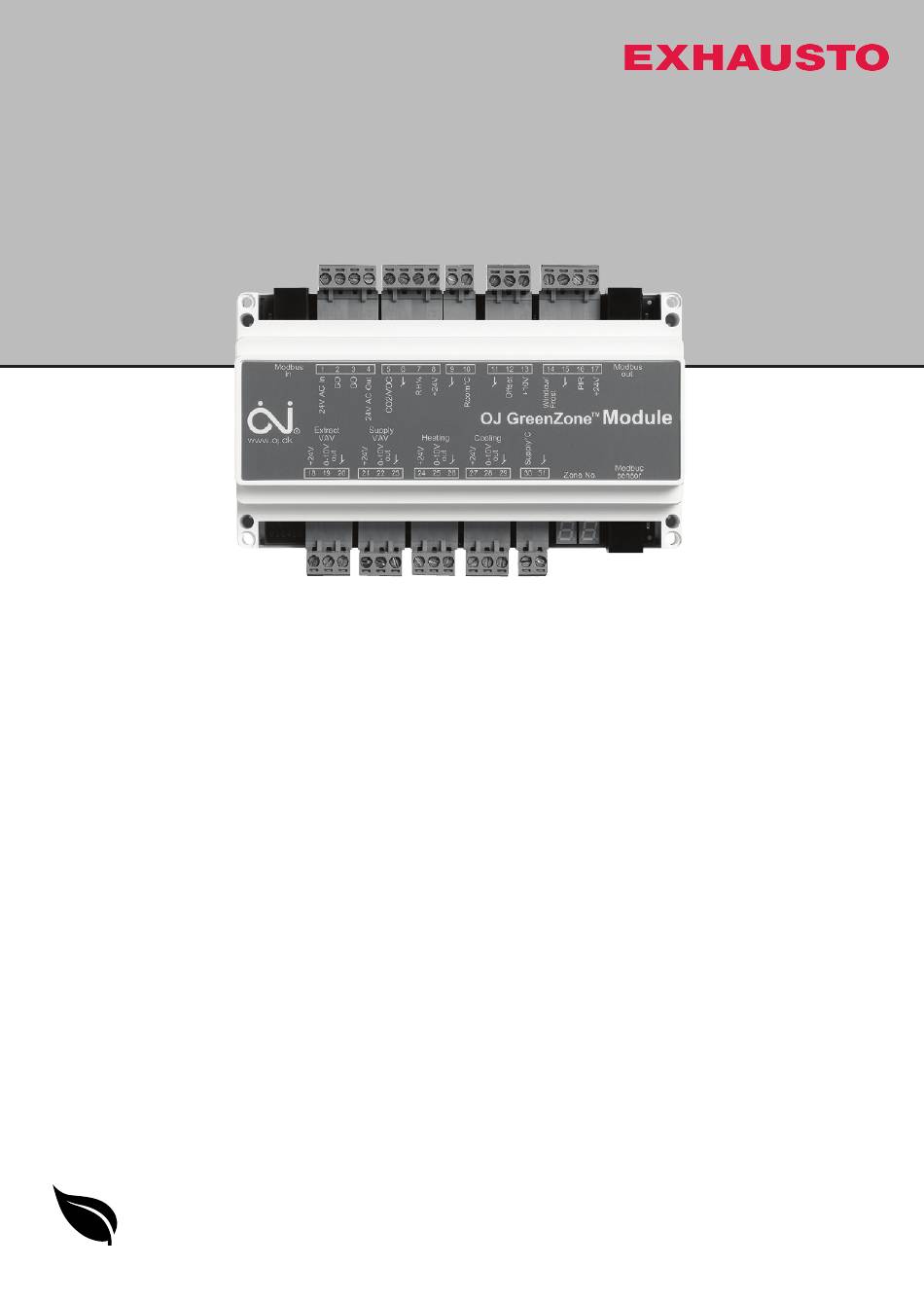

GREEN COMFOR T
Maximum comfort with low energy consumption
OJ GreenZone™
Module A
INSTRUCTIONS
• English
• Deutsch
• Fr ançais
• Svenska
• Norsk
• Dansk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exhausto OJ GreenZone

Inhaltszusammenfassung für Exhausto OJ GreenZone

  • Seite 1 3005926-2018-02-05 OJ GreenZone™ Module A INSTRUCTIONS • English • Deutsch • Fr ançais • Svenska • Norsk • Dansk GREEN COMFOR T Maximum comfort with low energy consumption...
  • Seite 2 INSTRUCTIONS English ......................... 3 - 15 Deutsch ....................... 16 - 28 Français ......................29 - 42 Svenska ......................43 - 55 Norsk ........................56 - 68 Dansk........................69 - 80 ILLUSTRATIONS Illustrations ......................82 - 91 © 2017 OJ Electronics A/S...

  • Seite 3: List Of Figures

    Connection of PIR sensor INTRODUCTION OJ GreenZone™ Module A is an electronic controller for regulating a single VAV zone in a ventilation system. OJ GreenZone™ Module A contains all the functions necessary for controlling the VAV zone optimally with regard to energy consumption and comfort.

  • Seite 4: Product Programme

    The module is set and operated via the built-in web server, which is accessed via the connected OJ GreenZone™ Master. Up to twenty-five OJ GreenZone™ Module A units can be connected to each OJ Green- Zone™ Master. OJ GreenZone™ Module A Modbus is equipped with 4 x 0-10 VDC for valve and damper motors.

  • Seite 5: Installation

    RJ12 INSTALLATION OJ GreenZone™ Module A should be fitted to a standard 35 mm DIN rail mounted in an enclosure corresponding to the installation site classification (see fig. 2 for unit dimen- sions). The unit itself is classed as IP20 and ETT-KH from OJ Electronics can be used for such covering purposes.
  • Seite 6 • The sensor should be connected to terminals 30 & 31 (see fig. 15). Display “G” (see figs 3 and 17) OJ GreenZone™ Module A is equipped with a 2-digit display (fig. 3, pos. “G”). The display indicates various things as shown in table 3 below.
  • Seite 7 Software update in progress Connector “H” – Modbus sensor (°C, %rh or VOC) (see figs 3 and 18) OJ GreenZone™ Module A is equipped with a Modbus input for connecting Modbus sensors (figs 3 and 18). It is possible to connect a sensor of the following type from OJ Electronics: •...
  • Seite 8 The short-circuit protection means there is a limit to the load that can be placed on the exit terminals (3 and 4). As a result, no more than two OJ GreenZone™ Module A units may be connected to exit terminals 3 and 4 (see fig. 9).
  • Seite 9 Connector “M” – Temperature offset (°C) (see figs 3 and 11) OJ GreenZone™ Module A is equipped with an inlet for the connection of a control unit for user-determined offset in room temperature (see figs 3 and 11). Via the web user- interface, the temperature offset can be set to either +/-3 °C or +/-5 °C.
  • Seite 10 Connector “P” – “Modbus out” exit port (see figs 3 and 13) OJ GreenZone™ Module A is equipped with a “Modbus in” (see figs 3 and 5) and a “Modbus out” (see figs 3 and 13) RJ12 connector for integration in the zone-control system with a standard Modbus RJ12 cable (see figs 4, 5 and 13).

  • Seite 11: Technical Data

    English / Instruction Safeguarding data in OJ GreenZone™ Module A In the event of communication faults and/or power failure to the OJ GreenZone™ Module A, all data will be saved. When communication and/or the power supply has been re-established, the OJ GreenZone™ Module A will automatically resume normal operation.

  • Seite 12: Disposal And Environmental Protection

    If there is no voltage on exit terminals 3 and 4, the components supplied from these terminals (3 and 4) have either short-circuited or are overloaded. Defective OJ GreenZone™ Replace OJ GreenZone™ Module A. Module A © 2017 OJ Electronics A/S...
  • Seite 13 Incorrect connection of Check that the Modbus communication cable Modbus cable is connected to the "Modbus in" connector and looped to the next OJ GreenZone™ Module A from the "Modbus out" connector. (See figs 4, 5 and 13.) No communication Defective OJ GreenZone™...
  • Seite 14 If, once the load has been removed, voltage cannot be measured across the terminals, it is highly likely that the OJ GreenZone™ Module A is defective. Replace OJ GreenZone™ Module A. Fault in the electrical con- Check electrical connections.
  • Seite 15 The sensor must be of PT1000 type, meaning that the ohmic value of the sensor is approx. 1078 ohm at 20°C. Defective OJ GreenZone™ Replace OJ GreenZone™ Module A. Module A Frost alarm Frost thermostat Check cables and connections (see fig. 12).
  • Seite 16 Abb. 21: Anschluss PIR-Melder ALLGEMEINES Das OJ GreenZone™ Module A ist eine elektronische Steuerung (Regler) für VVS-Zonen in Lüftungsanlagen. Das OJ GreenZone™ Module A umfasst alle die Funktionen, die zur energie- und komfortoptimalen Steuerung einer VVS-Zone erforderlich sind. © 2017 OJ Electronics A/S...
  • Seite 17 Einstellungen und Bedienung erfolgt über den integrierten Webserver; der Zugriff auf den Webserver erfolgt über den angeschlossenen OJ GreenZone™ Master. An jeden OJ GreenZone™ Master können max. 25 Stk. OJ GreenZone™ Module A angeschlossen werden. Das OJ Green Zone™ Modul A ist mit 4 × 0-10 V= für Ventil- und Schiebermotoren ausgestattet.

  • Seite 18: Installation

    Eine optimale Platzierung wäre z. B. im Zwischenraum über einer abgehängten Decke. Das OJ GreenZone™ Module A ist mit 24 V~ ±15 % zu versorgen, und deshalb zu diesem Zweck mit Schleifenklemmen (max. 1,5 mm²) ausgestattet (siehe Abb. 8 und 9).
  • Seite 19 • Der Fühler ist an den Klemmen 30 u. 31 anzuschließen (siehe Abb. 15) Display „G“ (siehe Abb. 3 und 17) Das OJ GreenZone™ Module A ist mit einem 2-stelligen Display ausgestattet (Abb. 3, Pkt. „G“) Für die verschiedenen Anzeigen am Display siehe untenstehende „Tabelle 3“.
  • Seite 20 Aktuell ist das OJ GreenZone™ Module A in Zonenabschnitt 4 (ZoneMaster4) integriert Aktuell ist das OJ GreenZone™ Module A in Zonenabschnitt 5 (ZoneMaster5) integriert Zeigt die aktuelle Nummer (Adresse) am OJ GreenZone™ Master (Bereich: 1 - 25) an Temperaturfühler korrekt angeschlossen (Zuluft-, Abluft- oder Raumfühler) CO2-Fühler korrekt angeschlossen (Abluft- oder Raumfühler)
  • Seite 21 Blinkt die gelbe Leuchtdiode regelmäßig, ist die Modbus-Kommunikation OK. Anschluss von „K“ – Spannungsversorgung (siehe Abb. 8 und 9) Das OJ GreenZone™ Module A ist mit 24 V~ zu versorgen (siehe Abb. 8 und 9). Der 24V~-Anschluss ist mit Schleifenklemmen zur weiteren Verschleifung mit max. 2 Stk.
  • Seite 22 Anschluss von „N“ – Fensterkontakt, Frostthermostat und PIR-Melder (siehe Abb. 3) Das OJ GreenZone™ Module A ist mit digitalen Eingängen zum Anschluss von Fenster- kontakt, Frostthermostat und PIR-Melder ausgestattet. In der Anschlussübersicht (Abb. 3) sind die Eingangsklemmen mit „N“ gekennzeichnet.
  • Seite 23 Bewegung im Raum der Eingang geschlossen ist. Anschluss an „P“ – „Modbus-Ausgang“ (siehe Abb. 3 und 13) Das OJ GreenZone™ Module A ist mit einem „Modbus Eingang“ (siehe Abb. 3 und 5) und einem „Modbus-Ausgang“ (siehe Abb. 3 und 13) mit RJ12-Steckverbindung aus- gestattet und in die Zonensteuerungsanlage mit einem Standard-Modbus-RJ12-Kabel integriert (siehe Abb.

  • Seite 24: Technische Daten

    OJ GreenZone™ Module A Deutsch / Montageanweisung Die Adresse wird im Display am OJ GreenZone™ Module A angezeigt (siehe Tabelle 3 in dieser Anleitung). Weitere Informationen zur Adressierung finden sich im Handbuch des OJ GreenZone™ Master sowie der Installationsanleitung für OJ Green Zone.

  • Seite 25: Umwelt Und Entsorgung

    Liegt keine Spannung an den Ausgangs- klemmen 3 und 4 an, besteht entweder ein Kurzschluss oder eine Überlastung der Komponenten, die von diesen Klemmen (3 und 4) versorgt werden. Defektes OJ GreenZone™ OJ GreenZone™ Module A austauschen. Module A © 2017 OJ Electronics A/S...
  • Seite 26 Modbus-Kabel falsch Kontrollieren, ob das Modbus- angeschlossen Kommunikationskabel an den „Modbus- Eingang“-Stecker angeschlossen ist und mit dem nächsten OJ GreenZone™ Module A am „Modbus-Ausgang“-Stecker verschleift ist (siehe Abb. 4, 5 und 13). Defektes OJ GreenZone™ OJ GreenZone™ Module A austauschen.
  • Seite 27 Die angeschlossenen Leiter von den Klemmen Module A lösen und kontrollieren, ob Spannung an den Klemmen anliegt. Liegt nach Entlastung keine Spannung an den Klemmen an, ist das OJ GreenZone™ Module A sehr wahrscheinlich defekt. OJ GreenZone™ Module A austauschen. Angeschlossene Fehler im elektrischen Elektrische Anschlüsse kontrollieren.
  • Seite 28 Verkehrter Fühlertyp Als Fühler ist Typ PT-1000 anzuwenden, d. h. der gemessene ohmsche Wert des Fühlers wäre ca. 1078 Ohm bei 20 °C. OJ GreenZone™ Module OJ GreenZone™ Module A austauschen. A defekt Der Frostalarm Frostthermostat falsch Kabelverbindungen und Anschlüsse...

  • Seite 29: Liste Des Figures

    Fig. 21 : Raccordement de la sonde PIR INTRODUCTION L’OJ GreenZone™ Module A est un contrôleur électronique qui régule une zone VAV unique d’un système de ventilation. L’OJ GreenZone™ Module A contient toutes les fonctions nécessaires pour un contrôle optimal d’une zone VAV en considérant la consommation d’énergie et le confort.

  • Seite 30: Gamme De Produits

    Le module est réglé et opéré par le serveur web intégré auquel on accède par l’OJ GreenZone™ Master. On peut raccorder jusqu’à vingt-cinq unités OJ GreenZone™ Module A à chaque OJ GreenZone™ Master. L'OJ GreenZone™ Module A est muni de 4 x 0-10 VCC pour les moteurs de vannes et de registres. GAMME DE PRODUITS Produits d’OJ Electronics...

  • Seite 31: Installation

    L’endroit idéal serait au-dessus d’un panneau du plafond suspendu. L’OJ GreenZone™ Module A doit être alimenté par une source de 24 VCA, +/-15% et il est donc muni de bornes de bouclage (max. 1,5 mm2) à cette fin (voir les fig. 8 et 9).
  • Seite 32 Raccordement des moteurs de vanne des systèmes de chauffage et de refroidissement (voir les fig. 3, 16 & 16A) L'OJ GreenZone™ Module A peut contrôler deux moteurs de vanne 0-10 V : un moteur de vanne pour tout élément de chauffage localisé dans le conduit d'entrée et un moteur de vanne pour tout élément de refroidissement localisé...
  • Seite 33 Commentaires chage L’OJ GreenZone™ Module A courant est intégré dans la zone section 1 (ZoneMaster1) L’OJ GreenZone™ Module A courant est intégré dans la zone section 2 (ZoneMaster2) L’OJ GreenZone™ Module A courant est intégré dans la zone section 3 (ZoneMaster3) L’OJ GreenZone™...
  • Seite 34 Connecteur « K » – Tension d’alimentation (voir les fig. 8 et 9) L’OJ GreenZone™ Module A doit être alimenté par une source de 24 VCA (voir fig. 8 et 9). Le connecteur 24 VCA est muni de bornes de bouclage pour permettre le bouclage avec au maximum deux autres unités OJ GreenZone™...
  • Seite 35 Connecteur « L » – sonde de température PT1000, sonde d'humidité et sonde CO2 (voir les fig. 3, 10 et 10A) L’OJ GreenZone™ Module A est muni d’entrées pour des sondes analogiques (voir fig. 3, 10 et 10A). Les entrées permettent le raccordement d’une sonde PT1000 standard et une sonde CO2 avec un signal de sortie standard 0-10 VCC = 0-2 000 ppm.
  • Seite 36 Connecteur « N » – Contact de fenêtre, alarme de givre et sonde PIR (voir fig. 3) L’OJ GreenZone™ Module A est muni d’entrées numériques pour le raccordement d’un contact de fenêtre et d’une sonde PIR. Sur le schéma d’ensemble (fig. 3), les bornes d’entrée sont marquées « N ».

  • Seite 37: Caractéristiques Techniques

    L’OJ GreenZone™ Module A est automatiquement adressé par l’OJ GreenZone™ Master auquel il est raccordé. L’adresse est montrée sur l’afficheur du OJ GreenZone™ Module A (voir le tableau 3 de ces instructions). Plus d’information à propos de l’adressage est contenue dans le manuel de l’OJ GreenZone™...

  • Seite 38: Service Et Entretien

    Poids ............270 g SERVICE ET ENTRETIEN L’OJ GreenZone™ Module A ne contient pas de composantes qui requièrent du service ou de la maintenance.

  • Seite 39: Normes Appliquées

    Vérifiez que le câble de communication câble Modbus. Modbus est raccordé au connecteur « Modbus in » [entrée Modbus] et qu’il est bouclé vers l’OJ GreenZone™ Module A suivant par le connecteur « Modbus out » [sortie Modbus]. (Voir les fig. 4, 5 et 13.) OJ GreenZone™...
  • Seite 40 Si une tension ne peut pas être mesurée entre les bornes quand la charge est débranchée, il est fortement probable que l'OJ GreenZone™ Module A soit défectueux. Remplacez l'OJ GreenZone™ Module © 2017 OJ Electronics A/S...
  • Seite 41 Thermostat de givre mal Vérifiez les câbles et les connexions (voir inopérante. raccordé fig. 12). OJ GreenZone™ Module A Remplacez l’OJ GreenZone™ Module A. défectueux Mauvaise configuration Voir les instructions pour l’installateur pour la web du thermostat de givre bonne configuration de l’entrée.
  • Seite 42 Action « Offset » [décalage] Potentiomètre d’ « offset » Vérifiez les câbles et les connexions (voir de température [décalage] mal raccordé fig. 11). inopérant « Offset » [décalage] OJ GreenZone™ Module A Remplacez l’OJ GreenZone™ Module A. de température défectueux inopérant © 2017 OJ Electronics A/S...
  • Seite 43 Fig. 21: Anslutning av PIR-givare ALLMÄNT OJ GreenZone™ Module A är en elektronisk styrning för styrning av en VAV-zon i ett ventilationssystem. OJ GreenZone™ Module A innehåller alla funktioner som krävs för att styra en VAV-zon energi- och komfortoptimalt. © 2017 OJ Electronics A/S...
  • Seite 44 OJ GreenZone™ Master. Du kan ansluta upp till 25 OJ GreenZone™ Module A till varje OJ GreenZone™ Master. OJ GreenZone™ Module A är utrustad med 4 x 0 – 10 V DC för ventil- och spjällmoto- rer. PRODUKTPROGRAM Produkter från OJ Electronics...

  • Seite 45: Installation

    Anslutning av ventilmotorer för värme- och kylsystem (se fig. 3, 16 och 16A) OJ GreenZone™ Module A kan styra 2 ventilmotorer 0 – 10 V, en ventilmotor för en eventuell värmeyta och en ventilmotor för en eventuell kylyta, placerade i inblåsnings- kanalen.
  • Seite 46 • Givaren ansluts till plintarna 30 och 31 (se fig. 15). Teckenfönster ”G” (se fig. 3 och 17) OJ GreenZone™ Module A har ett 2-ställigt teckenfönster. Se fig. 3, punkt ”G”. Teckenfönstret kan visa olika meddelanden enligt den följande tabell 3.
  • Seite 47 Kommentar fönster Aktuell OJ GreenZone™ Module A är integrerad i zonsektion 4 (Zone Master 4) Aktuell OJ GreenZone™ Module A är integrerad i zonsektion 5 (Zone Master 5) Visar aktuellt nummer (adress) för OJ GreenZone™ Module A (intervall: 1 – 25) Temperaturgivare korrekt ansluten (inblåsnings-, utsugnings- eller rumsgivare)
  • Seite 48 Anslutning av ”J” – Modbus in”, ingång (se fig. 3 och 5) OJ GreenZone™ Module A har en RJ12-kontakt vardera för ”Modbus in” (se fig. 3 och 5) och ”Modbus Out” (se fig. 3 och 13). Anslutningarna till det övriga zonkontrollsys- temet sker med vanliga RJ12-kablar (se fig.
  • Seite 49 än fuktsensorn på terminal 7 och temperatursensorn på terminal 10. Anslutning av ”M” – temperaturförskjutning (°C) (se fig. 3 och 11) OJ GreenZone™ Module A har en ingång för anslutning av en manöverenhet som ger dig möjlighet att förskjuta rumstemperaturen, se fig. 3 och 11. I webbgränssnittet kan du ställa in temperaturförskjutningen till +/-3 °C eller +/-5 °C.

  • Seite 50: Tekniska Data

    Anslutning av ”P” – ”Modbus out” utgång (se fig. 3 och 13) OJ GreenZone™ Module A har en RJ12-kontakt för ”Modbus In” (se fig. 3 och 5) respektive ”Modbus Out” (se fig. 3 och 13). Anslutningarna till det övriga zonkontrollsys- temet sker med vanliga Modbus RJ12-kablar (se fig.
  • Seite 51 Vikt ............. 270 g SERVICE OCH UNDERHÅLL OJ GreenZone™ Module A innehåller inga komponenter som kräver service eller underhåll. Kontakta leverantören om det uppstår problem.
  • Seite 52 OJ GreenZone™ Modbus-kabel. kommunikationskabeln är ansluten till Module A. kontakten ”Modbus in” och vidarekopplad till nästa OJ GreenZone™ Module A från kontakten ”Modbus out”. (Se fig. 4, 5 och 13.) Defekt OJ GreenZone™ Byt OJ GreenZone™ Module A. Module A.
  • Seite 53 Defekt OJ GreenZone™ Byt OJ GreenZone™ Module A. Module A. Teckenfönstret visar OJ GreenZone™ Module Vänta tills OJ GreenZone™ Master har tilldelat ”99”. A har ännu inte fått OJ GreenZone™ Module A ett zonnummer. information om zonnummer från OJ GreenZone™...
  • Seite 54 Module A. kontrollera att det finns spänning på plintarna. Om det inte kommer spänning på plintarna efter frånkopplingen är det stor sannolikhet för att OJ GreenZone™ Module A är defekt. Byt OJ GreenZone™ Module A. Fel i elanslutningen. Kontrollera elanslutningarna.
  • Seite 55 Åtgärd Frostlarmet fungerar Frosttermostaten är Kontrollera kablarna och anslutningarna, se inte felaktigt ansluten. fig. 12. Defekt OJ GreenZone™ Byt OJ GreenZone™ Module A. Module A. Felaktig webbkonfigurering Den korrekta konfigureringen av ingången av frosttermostaten. framgår av installationsanvisningarna. Fönsterkontakten Fönsterkontakten är...
  • Seite 56 Tilkobling av PIR-føler GENERELT OJ GreenZone™ Module A er en elektronisk styring (controller) for å styre en VAV-sone i et ventilasjonssystem. OJ GreenZone™ Module A inneholder alle de funksjonene som kreves for å styre en VAV-sone optimalt med hensyn til energi og komfort.
  • Seite 57 OJ GreenZone™ Master. Til hver OJ GreenZone™ Master kan det tilkobles maks. 25 stk. OJ GreenZone™ Mo- dule A. OJ GreenZone™ Module A er utstyrt med 4 x 0-10 V DC til ventil- og spjeldmo- torer.
  • Seite 58 En optimal plassering kunne ev. være over en nedhengt takkledning. OJ GreenZone™ Module A må tilføres 24 V AC, +/-15 % og er derfor forsynt med klem- mer for viderekobling (maks. 1,5 mm2) til dette formålet (se fig. 8 og 9).
  • Seite 59 • Føleren tilkobles klemme 30 og 31 (se fig. 15) Display ”G” (se fig. 3 og 17) OJ GreenZone™ Module A har et 2-sifret display (fig. 3, pkt. ”G”). Displayet har forskjellige visninger som vist i ”Tabell 3” under. Displayet skifter (blinker) mellom de aktiverte funksjonene og visningene.
  • Seite 60 Anmerkning ning Aktuelt er OJ GreenZone™ Module A integrert i soneseksjon 5 (ZoneMaster5) Viser aktuelt nummer (adresse) på OJ GreenZone™ Master (Intervall: 1 – 25) Temperaturføler korrekt tilkoblet (tilluft-, avtrekks- eller romføler) CO2-føler korrekt tilkoblet (avtrekks- eller romføler) Fuktighetsføler (HTH-6202) koblet til riktig (utblåsningsføler) Romstyringspanel OJ-RPT-20T koblet til riktig To temperaturfølere tilkoblet...
  • Seite 61 Tilkobling av ”J” – ”Modbus in”, tilgang (se fig. 3 og 5) OJ GreenZone™ Module A har en ”Modbus In” (se fig. 3 og 5) og en ”Modbus Out” (se fig. 3 og 13) RJ12-tilkobling og integreres i sonekontrollsystemet med en standard Modbuss RJ12-kabel (se fig.
  • Seite 62 10. Tilkobling av ”M” – Temperaturforskyvning (°C) (se fig. 3 og 11) OJ GreenZone™ Module A har en inngang for tilkobling av en betjeningsenhet for at brukeren kan forskyve romtemperaturen (se fig. 3 og 11). Fra Web-brukergrensesnittet kan temperaturforskyvningen innstilles på +/-3 °C eller +/-5 °C. ETFWP-998-potensio- meteret for temperaturforskyvning fra OJ Electronics har en PT-1000-romføler i tillegg til...
  • Seite 63 Tilkobling av ”P” – ”Modbus out” tilgang (se fig. 3 og 13) OJ GreenZone™ Module A har en ”Modbus In” (se fig. 3 og 5) og en ”Modbus Out” (se fig. 3 og 13) RJ12-tilkobling og integreres i sonekontrollsystemet med en standard Modbuss RJ12-kabel (se fig.

  • Seite 64: Tekniske Data

    Vekt ............270 g SERVICE OG VEDLIKEHOLD OJ GreenZone™ Module A inneholder ingen komponenter som krever service eller vedlikehold.
  • Seite 65 Feil tilkobling av Modbuss- Kontroller om Modbuss-kommunikasjons- kabel kabler er tilkoblet ”Modbus in”-kontakten og viderekoblet til neste OJ GreenZone™ Module A fra ”Modbus out”-kontakten. (se fig. 4, 5, 13.) Defekt OJ GreenZone™ Bytt OJ GreenZone™ Module A. Module A...
  • Seite 66 OJ GreenZone™ Module A Symptom Årsak Handling Display viser ”9” OJ GreenZone™ Module A Vent til OJ GreenZone™ Master har tildelt sek- har enda ikke mottatt infor- sjonsnummer til OJ GreenZone™ Module A. masjon om seksjonsnum- mer fra OJ GreenZone™ Master Display viser ”9”...
  • Seite 67 Hvis det ikke er spenning på klemmene etter avlastning, er det stor sannsynlighet for at OJ GreenZone™ Module A er defekt. Bytt OJ GreenZone™ Module A Feil i elektrisk tilkobling Kontroller elektrisk tilkobling Defekt ventil eller VAV-...
  • Seite 68 PIR-sensor virker ikke PIR-sensor feil tilkoblet Kontroller kabelforbindelser og tilkoblinger (se fig. 12). PIR-sensor virker ikke Defekt OJ GreenZone™ Bytt OJ GreenZone™ Module A. Module A Temperaturforskyv- Temperaturforskyvning feil Kontroller kabelforbindelser og tilkoblinger ning virker ikke tilkoblet (se fig. 11).
  • Seite 69 Tilslutning af PIR-sensor GENERELT OJ GreenZone™ Module A er en elektronisk styring (controller) til at styre en VAV-zone i et ventilationssystem med. OJ GreenZone™ Module A indeholder alle de funktioner, som kræves for at styre en VAV-zone energi- og komfortoptimalt.
  • Seite 70 Indstillinger og betjening foretages via den indbyggede webserver, og adgang til web- serveren foregår gennem den tilsluttede OJ GreenZone™ Master. Til hver OJ GreenZone™ Master kan der tilsluttes maks. 25 stk. OJ GreenZone™ Module A. OJ GreenZone™ Module A er forsynet med 4 x 0-10 VDC til ventil- og spjældmotorer. PRODUKTPROGRAM...
  • Seite 71 Tilslutning af ventilmotorer til varme- og kølesystem (se fig. 3, 16 & 16A) OJ GreenZone™ Module A kan styre 2 x 0-10 V ventilmotorer; en ventilmotor til en evt. varmeflade og en ventilmotor til en evt. køleflade, placeret i indblæsningskanalen.
  • Seite 72 • Føleren tilsluttes klemme 30 & 31 (se fig. 15) Display ”G” (se fig. 3 og 17) OJ GreenZone™ Module A er forsynet med et 2-cifret display (fig. 3, pkt. ”G”). Displayet har forskellige visninger som vist i nedenstående ”Tabel 3”.
  • Seite 73 Bemærkning ning Aktuelt OJ GreenZone™ Module A er integreret i zonesektion 5 (ZoneMaster5) Viser aktuelt nummer (adresse) på OJ GreenZone™ Master (Interval: 1 – 25) Temperaturføler korrekt tilsluttet (indblæsnings-, udsugnings- eller rumføler) CO2-føler korrekt tilsluttet (udsugnings- eller rumføler) Fugtføler (HTH-6202) korrekt tilsluttet (udsugningsføler) Rumbetjening OJ-RPT-20T korrekt tilsluttet 2 temperaturfølere tilsluttet...
  • Seite 74 Tilslutning af ”J” – ”Modbus in”, tilgang (se fig. 3 og 5) OJ GreenZone™ Module A er forsynet med en ”Modbus In” (se fig. 3 og 5) og en ”Modbus Out” (se fig. 3 og 13) RJ12-stikforbindelse og integreres i zonekontrolsystemet med et standard Modbus RJ12-kabel (se fig.
  • Seite 75 10. Tilslutning af ”M” – Temperaturforskydning (°C) (se fig. 3 og 11) OJ GreenZone™ Module A er forsynet med en indgang til tilslutning af en betjenings- enhed til brugerens forskydning af sætpunkt (se fig. 3 og 11). Fra webbrugerfladen kan temperaturforskydningen indstilles til +/-3 °C eller +/-5 °C.
  • Seite 76 Tilslutning af ”P” – ”Modbus out”, tilgang (se fig. 3 og 13) OJ GreenZone™ Module A er forsynet med en ”Modbus In” (se fig. 3 og 5) og en ”Modbus Out” (se fig. 3 og 13) RJ12-stikforbindelse og integreres i zonekontrolsyste- met med et standard Modbus RJ12-kabel (se fig.

  • Seite 77: Miljø Og Bortskaffelse

    Vægt ............270 g SERVICE OG VEDLIGEHOLD OJ GreenZone™ Module A indeholder ingen komponenter, der kræver service eller vedligehold.
  • Seite 78 Modbus-kabel. Forkert tilslutning af Kontrollér, om Modbus-kommunikationskabel Modbus-kabel er tilsluttet ”Modbus in”-stikket og videresløj- fet til næste OJ GreenZone™ Module A fra ”Modbus out”-stikket (se fig. 4, 5, 13). Defekt OJ GreenZone™ Udskift OJ GreenZone™ Module A. Module A Display viser ”9”...
  • Seite 79 OJ GreenZone™ Module A Symptom Årsag Handling Display viser ”99” OJ GreenZone™ Module A Afvent til OJ GreenZone™ Master har tildelt har endnu ikke modtaget zonenummer til OJ GreenZone™ Module A information om zonenum- mer fra OJ GreenZone™ Master Dårlig eller ingen forbin- Kontrollér Modbus-kabel.
  • Seite 80 Føleren skal være af typen PT1000, hvilket betyder, at den målte ohmske værdi på føleren vil være ca. 1078 ohm ved 20 °C. Defekt OJ GreenZone™ Udskift OJ GreenZone™ Module A Module A Frostalarm virker ikke Frosttermostat forkert Kontrollér kabelforbindelser og tilslutninger tilsluttet (se fig.
  • Seite 81 © 2017 OJ Electronics A/S...
  • Seite 82 Illustrations OJ GreenZone™ Module A Fig. 1 - OJ GreenZone™ Module A Modbus Modbus Module ™ OJ GreenZone ® Extract Supply Heating Cooling Modbus Zone No. sensor BR997A162a © 2014 OJ Electronics A/S Fig. 2 - Dimensions BR0826B02a © 2014 OJ Electronics A/S...
  • Seite 83 OJ GreenZone™ Module A Illustrations Fig. 3 - Overview of connectors in OJ GreenZone™ Module A © 2017 OJ Electronics A/S...
  • Seite 84 Heating Cooling Heating Cooling Modbus Modbus Zone No. sensor Zone No. sensor Next OJ GreenZone ™ Module Max. 25 OJ GreenZone™ Module A connected to each OJ GreenZone™ Master BR997A169a © 2014 OJ Electronics A/S © 2017 OJ Electronics A/S...
  • Seite 85 Cooling Heating Cooling Modbus Modbus Zone No. sensor Zone No. sensor The following text should be written close to the figure „Max. 25 OJ GreenZone ™ Module Analog connected to each OJ GreenZone ™ Master” © 2017 OJ Electronics A/S...
  • Seite 86 Illustrations OJ GreenZone™ Module A Fig. 5 - "Modbus in" connector Fig. 6 - RJ12 Modbus connector Modbus BR997A19a BR997B07a © 2014 OJ Electronics A/S © 2014 OJ Electronics A/S Fig. 7 - Modbus cable connection Same colour BR997A20a © 2014 OJ Electronics A/S...
  • Seite 87 OJ GreenZone™ Module A Illustrations Fig. 8 - Connection of supply voltage Max. 2 additional OJ GreenZone Modules ™ 24V AC in 24V AC out BR997A21a © 2014 OJ Electronics A/S Fig. 9 - Looping terminals for supply voltage 2 x 1,5 mm²...
  • Seite 88 Illustrations OJ GreenZone™ Module A Fig. 10 - Connection of PT1000 and CO2 Fig. 10a - Connection of humidity sensors sensor PT1000 Humidity sensor temp. sensor sensor BR997A23a BR997B23a © 2014 OJ Electronics A/S © 2014 OJ Electronics A/S Fig. 13 - "Modbus out" connector Fig.
  • Seite 89 OJ GreenZone™ Module A Illustrations Fig. 11 - Connection of temperature Fig. 12 - Connection of frost thermostat offset potentiometer Frost thermostat °C Contact closed No frost danger BR997A25a © 2014 OJ Electronics A/S BR997A24a Fig. 14A - Connection of inlet VAV ©...
  • Seite 90 Illustrations OJ GreenZone™ Module A Fig. 16 - Connection of heating valve Fig. 16A - Connection of cooling valve actuator actuator Cooling Heating – – Cooling Heating 0 - 10V 0 - 10V valve valve BR997A167a BR997A166a © 2014 OJ Electronics A/S ©...
  • Seite 91 OJ GreenZone™ Module A Illustrations Fig. 17 - 2-digit display Fig. 18 - RJ12 connector "Modbus sensor" Modbus sensor Zone No. BR997A31a © 2014 OJ Electronics A/S BR997A30a Fig. 20 - Connection of window contact Fig. 21 - Connection of PIR sensor ©...
