3006592-2023-04-25
2. Anschluss an MIO2-Modul
Hinweis
2.1 RH-Feuchtefühler / RLQ-Luftqualitätsfühler
Anschließen von
RH/RLQ
Die Stecker im Modbus-Anschluss dürfen nicht entfernt oder angeschlossen wer-
den, so lange die Fühler/Einheiten unter Spannung stehen. Beide Modbus-Einhei-
ten müssen abgeschaltet werden, bevor Änderungen vorgenommen werden, da
ansonsten ein Risiko für Beschädigung der Fühler/Einheiten besteht.

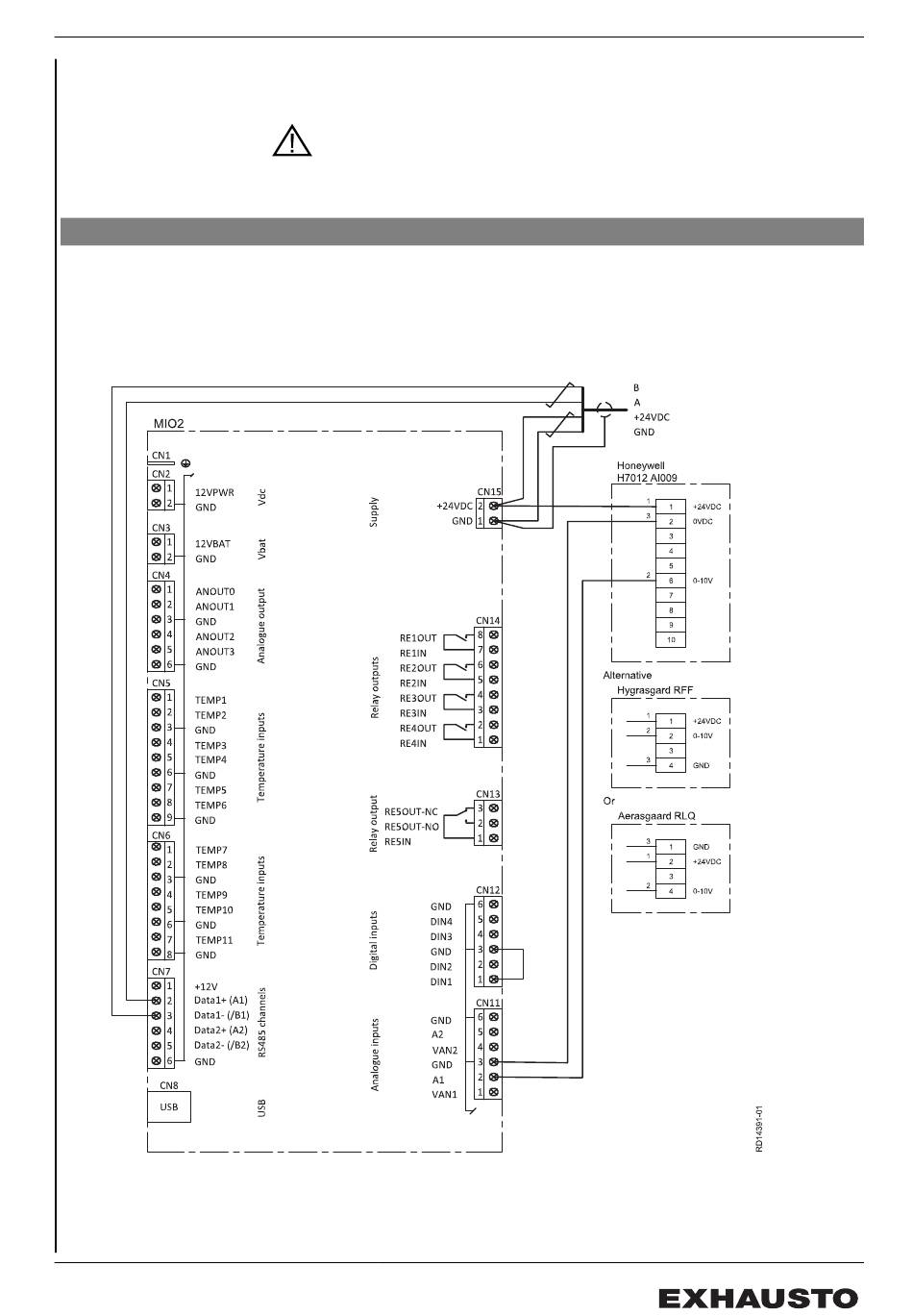

● Den RH-Feuchtefühler oder den RLQ-Luftqualitätsfühler wie im Folgenden dargestellt an das
MIO2-Modul anschließen.
● Eine Drahtbrücke wie dargestellt in CN12 anschließen.
7/16
Anschluss an MIO2-Modul
