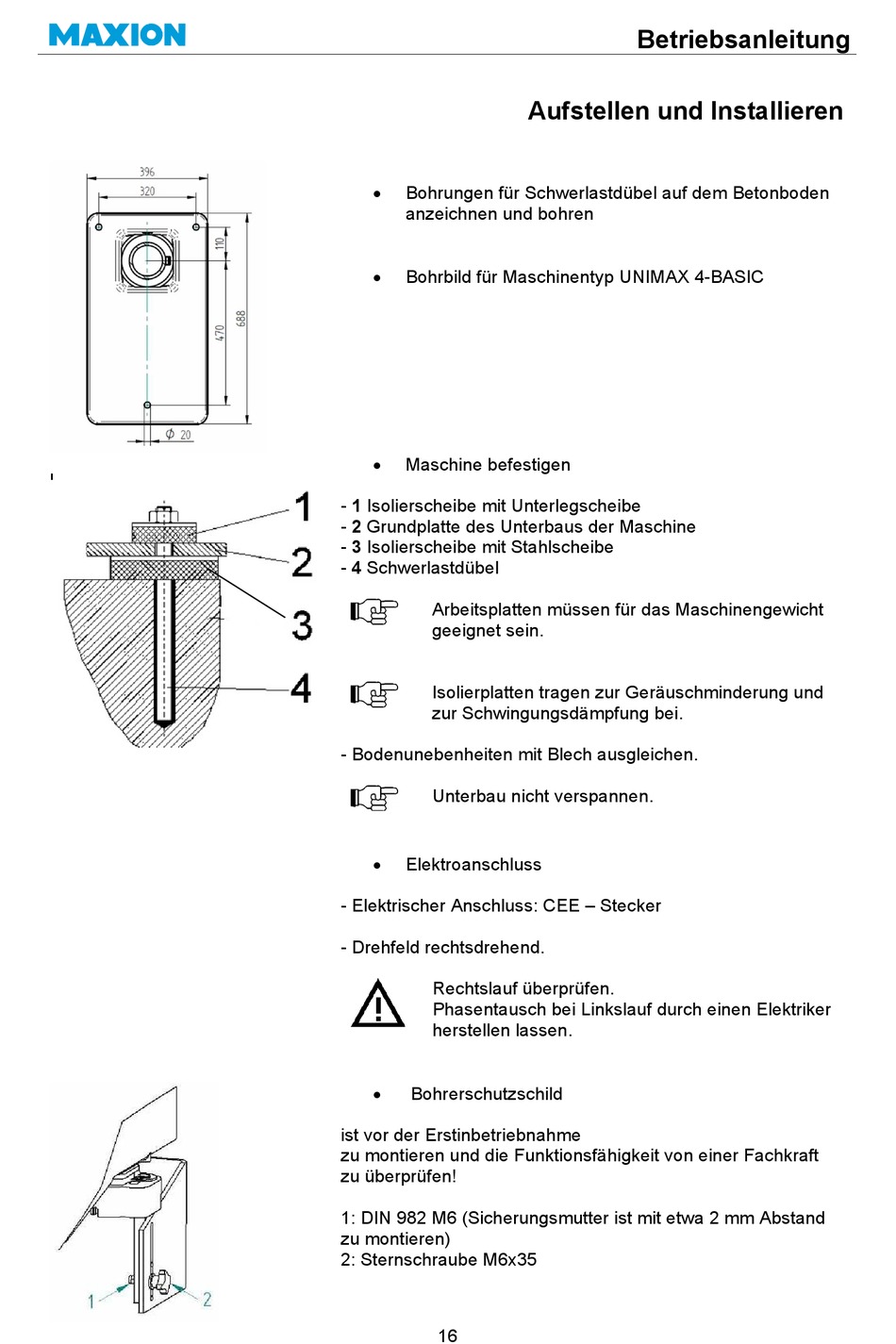

Bohrungen für Schwerlastdübel auf dem Betonboden
anzeichnen und bohren
Bohrbild für Maschinentyp UNIMAX 4-BASIC
Maschine befestigen
- 1 Isolierscheibe mit Unterlegscheibe
- 2 Grundplatte des Unterbaus der Maschine
- 3 Isolierscheibe mit Stahlscheibe
- 4 Schwerlastdübel
Arbeitsplatten müssen für das Maschinengewicht
geeignet sein.
Isolierplatten tragen zur Geräuschminderung und
zur Schwingungsdämpfung bei.
- Bodenunebenheiten mit Blech ausgleichen.
Unterbau nicht verspannen.
Elektroanschluss
- Elektrischer Anschluss: CEE – Stecker
- Drehfeld rechtsdrehend.
Rechtslauf überprüfen.
Phasentausch bei Linkslauf durch einen Elektriker
herstellen lassen.
Bohrerschutzschild
ist vor der Erstinbetriebnahme
zu montieren und die Funktionsfähigkeit von einer Fachkraft
zu überprüfen!
1: DIN 982 M6 (Sicherungsmutter ist mit etwa 2 mm Abstand
zu montieren)
2: Sternschraube M6x35
16
Betriebsanleitung

Aufstellen und Installieren
