KETTE

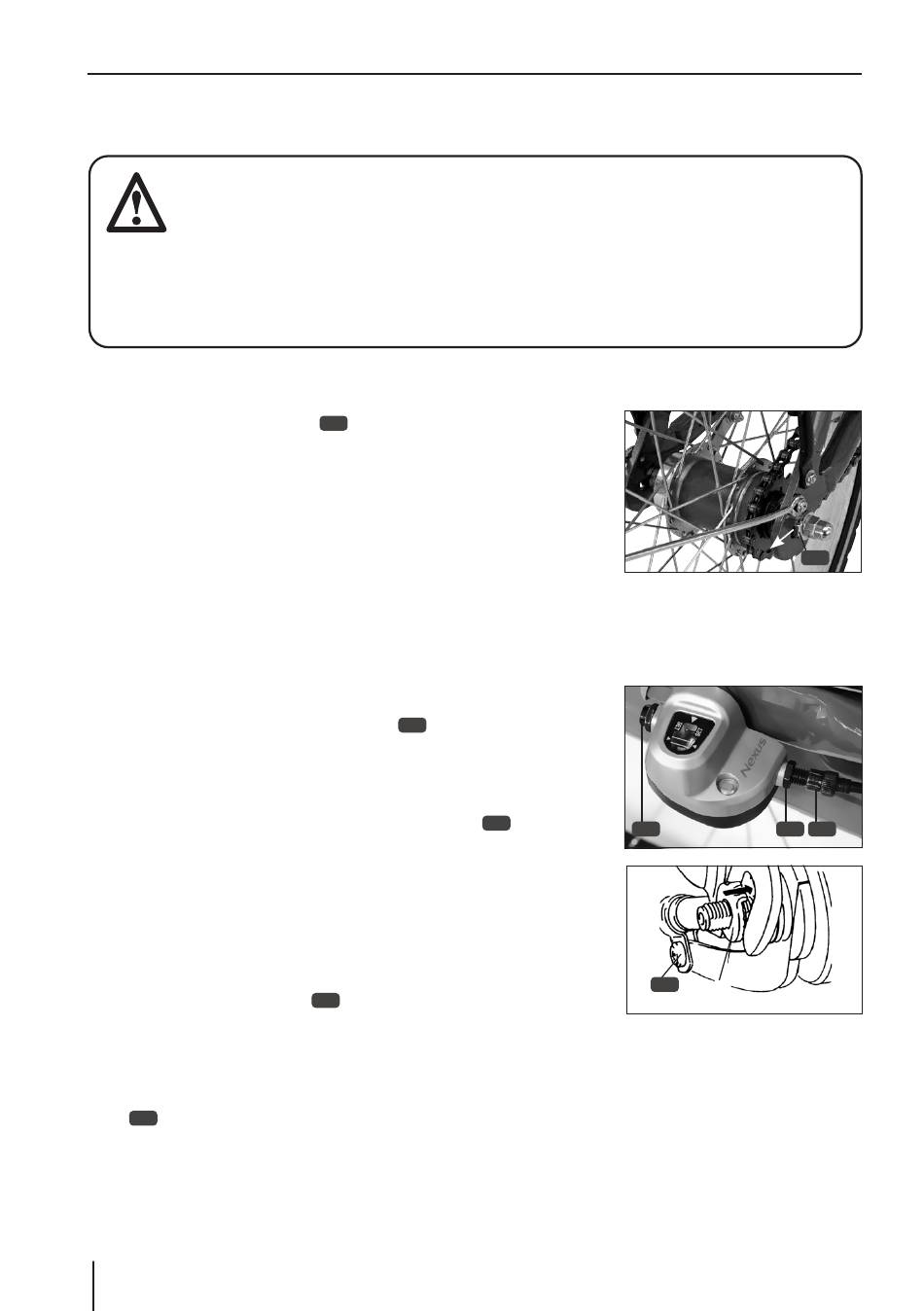

KETTENSPANNUNG EINSTELLEN
UNFALLGEFAHR!
• Das Hinterrad muss gerade in der Achsaufnahme sitzen, da sonst das Brems und
Fahrverhalten negativ beeinträchtigt werden kann.
GEFAHR!
• Ziehen Sie alle zuvor gelösten Schrauben und Muttern wieder fest an. Prüfen Sie,
ob die Sicherungsscheibe korrekt sitzt. Das Hinterrad kann sich sonst während
der Fahrt lösen! Führen Sie nach dem Einbau vorsichtig eine Testfahrt durch.
NABENSCHALTUNG OHNE SCHALTBOX
1. Lösen Sie die Achsmuttern
mit einem 15- bzw. 18-mm-Schlüssel.
2. Verschieben Sie das Hinterrad, um die Kettenspannung einzustel-
len.
3. Achten Sie darauf, dass das Laufrad gerade in der Aufnahme sitzt
und nun die Kette angemessen gespannt ist.
4. Ziehen Sie die beiden Achsmuttern lt. Drehmomentvorgabe fest an
(s. Kapitel Dremomentvorgaben).
SHIMANO NEXUS INTER 3
1. Legen Sie am Schaltgriff den 1. Gang ein.
2. Lösen Sie die Befestigungsschraube
3. Nehmen Sie die Schaltbox ab.
4. Ziehen Sie den nun sichtbaren Schaltstift aus der Achsboh-
rung heraus.
5. Lösen Sie die Schraube des Bremsgegenhalters
Schraubendreher.
6. Lösen Sie die Achsmuttern auf beiden Seiten des Hinterrades
mit einem 15-mm-Schlüssel.
7. Verschieben Sie das Hinterrad, um die Kettenspannung einzu-
stellen. Achten Sie dabei darauf, dass das Laufrad gerade in der
Aufnahme sitzt.
8. Befestigen Sie wieder den Gegenhalterbügel mittels der Rohr-
schellen-Verschraubung
9. Schieben Sie den Schaltstift bis zum Anschlag in die Achsfüh-
rung auf der rechten Seite.
10. Stecken Sie die Schaltbox auf die rechte Achsmutter.
11. Fixieren Sie die Schaltbox mit der unteren Befestigungsmutter
.
217
12. Stellen Sie die Schaltung ein (s. Kapitel Gangschaltung).
DE
72
auf beiden Seiten des Hinterrades
216
.
217
220
am Rahmen.
220
mit einem
217
220
216
218
219
