LENKER

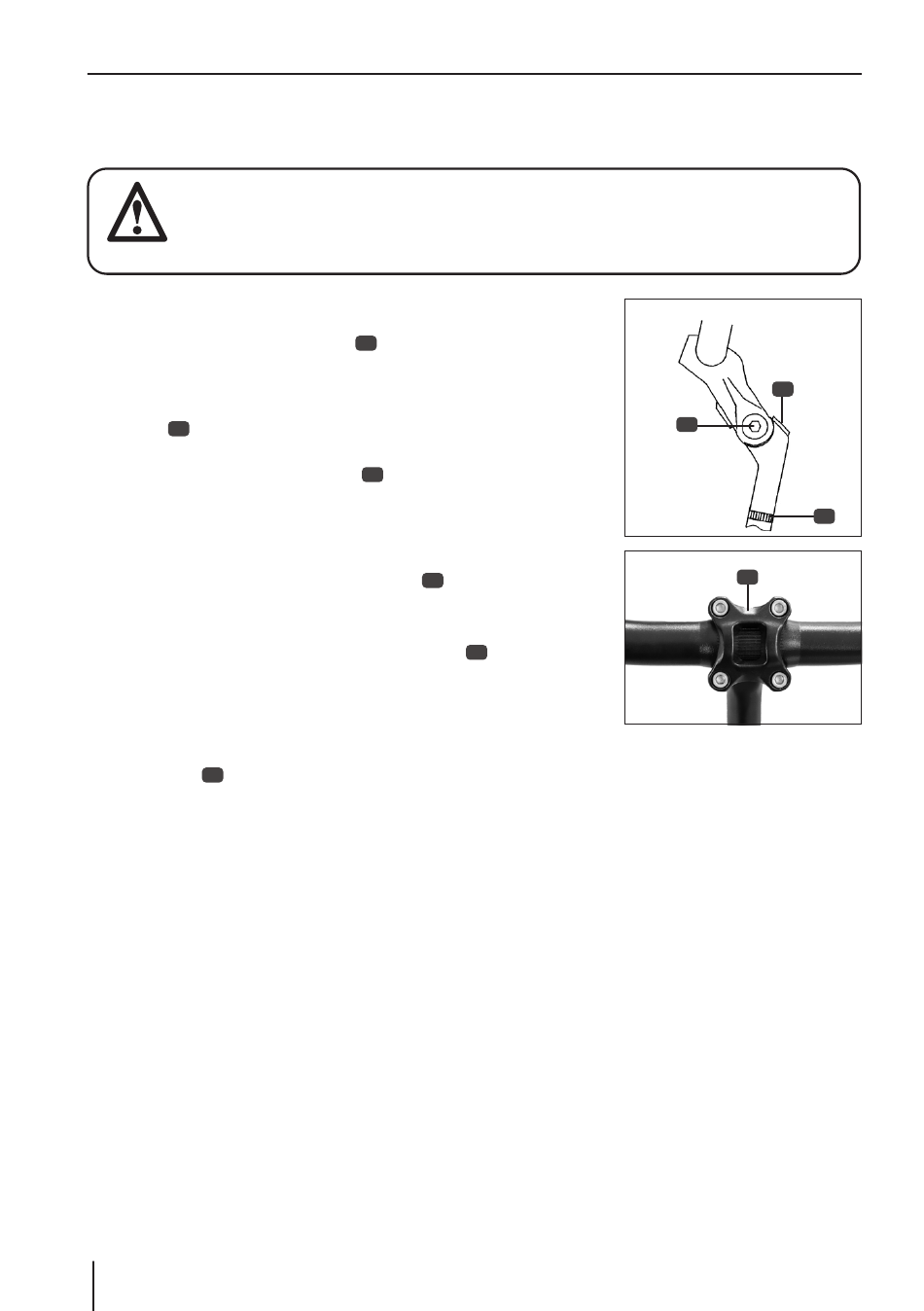

LENKER-VORBAU MIT WINKELVERSTELLUNG

BESCHÄDIGUNGS- UND UNFALLGEFAHR!
• Der Lenker­Vorbau darf dabei höchstens bis zur Markierung herausgezogen wer­
den. Die Markierung der Mindesteinstecktiefe darf nicht sichtbar sein.
GEFAHR!
POSITION UND HÖHE EINSTELLEN
1. Lösen Sie die Klemmschraube
kantschlüssel.
2. Stellen Sie die Lenkerposition bzw. die Vorbauhöhe passend für
Sie ein. Der Lenker-Vorbau darf dabei höchstens bis zur Markie-
rung herausgezogen werden. (Bei Missachtung keine Ge-
47
währleistung!)
3. Ziehen Sie die Klemmschraube
der fest an (s. Kapitel Drehmomentvorgaben).

VORBAUWINKEL EINSTELLEN

1. Lösen Sie die seitliche Klemmschraube
Innensechskantschlüssel.
2. Stellen Sie nun den gewünschten Winkel am Vorbau ein.
3. Ziehen Sie anschließend die Klemmschraube
mentvorgabe wieder fest an (s. Kapitel Drehmomentvorgaben).
LENKER-NEIGUNG EINSTELLEN
1. Lösen Sie zunächst die Klemmbock-Schrauben der Lenkerbe-
festigung mit einem 4 bzw. 5-mm-Innensechskantschlüssel.
48
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Ziehen Sie die Klemmbock-Schrauben wieder fest an (s. Kapitel
Drehmomentvorgaben).
4. Drehen Sie ggf. die Lenker-Anbauteile (z.B. Bremshebel) zurück
in die Ausgangs position.
DE 20
