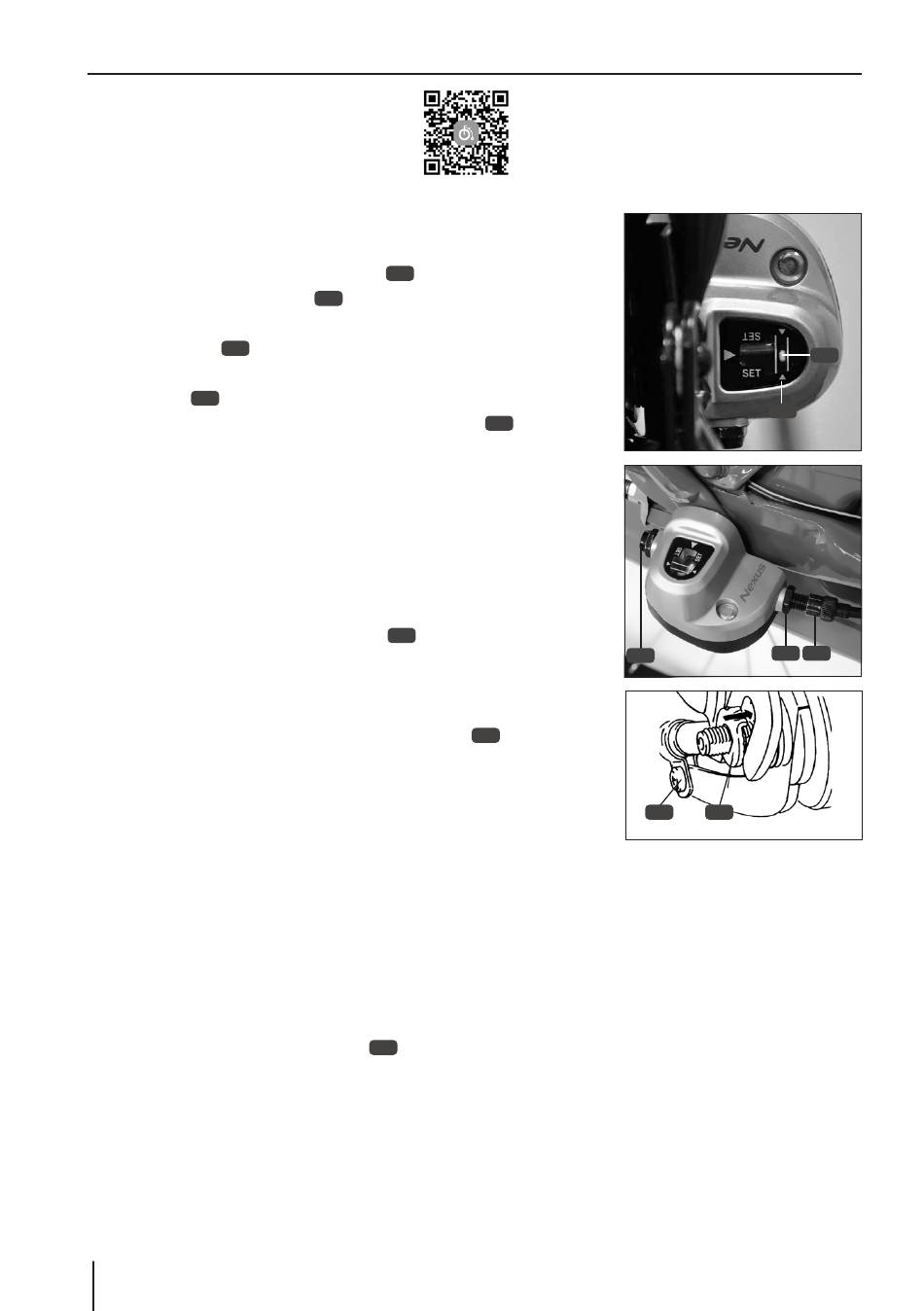

GANGSCHALTUNG
SHIMANO NEXUS INTER 3
SCHALTUNG EINSTELLEN
1. Schalten Sie am Drehgriff vom 1. in den 2. Gang.
2. Prüfen Sie, ob die gelbe Markierung
beiden Begrenzungslinien
3. Muss die Schaltung nachgestellt werden, so lösen Sie zuerst die
Kontermutter
.
183
4. Stellen Sie anschließend die Schaltung mittels der Einstell-
schraube
ein.
184
5. Ziehen Sie nach dem Einstellen die Kontermutter
fest an.
6. Überprüfen Sie die korrekte Funktion der Schaltung durch
mehrmaliges Durchschalten der Gänge.
HINTERRAD AUSBAUEN
1. Legen Sie am Schaltgriff den 1. Gang ein.
2. Lösen Sie die Befestigungsschraube
3. Nehmen Sie die Schaltbox ab.
4. Ziehen Sie den nun sichtbaren Schaltstift aus der Achsbohrung
heraus.
5. Lösen Sie die Schraube des Bremsgegenhalters
ken Seite des Fahrrades mit einem Schraubendreher.
6. Lösen Sie die Achsmuttern auf beiden Seiten des Hinterrades
mit einem 15-mm-Schlüssel.
HINTERRAD EINBAUEN
1. Legen Sie am Schaltgriff den 1. Gang ein.
2. Legen Sie die Kette auf das Ritzel.
3. Setzen Sie das Hinterrad in das Ausfallende. Achten Sie darauf, dass
das Laufrad gerade in der Aufnahme sitzt und die Kette angemessen
gespannt ist. (siehe Kapitel Kettenspannung).
4. Setzen Sie die Sicherungsscheibe
dass die Verzahnung im Ausfallende liegt.
5. Stecken Sie die Unterlegscheibe auf die rechte Achsseite.
6. Befestigen Sie das Laufrad beidseitig mit den Achsmuttern. Ziehen
Sie diese mit einem 15-mm-Schlüssel fest an(s. Kapitel Drehmo-
mentvorgaben).
7. Befestigen Sie den Gegenhalterbügel auf der linken Seite mittels der
DE
64
mittig, innerhalb der
180
steht.
181
183
an der Schaltbox.
182
185
linksseitig so auf die Achse,
186
wieder
182
auf der lin-
185
180
181
183 184
186
