L'intervento di vuoto è necessario per eliminare tutta l'umidità e l'aria presenti nel sistema.
Aspirazione Delle Tubazioni E Dell'Unità Interna
Fatto salvo per l'unità esterna prevaricata con refrigerante, l'unità
interna e le tubature di collegamento del refrigerante devono
essere privi d'aria, in quanto l'aria umida che rimane nel ciclo
del refrigerante può causare guasti al compressore.
• Rimuovere i tappi della valvola e del porto di servizio.
• Collegare il centro della valvola del collettore alla pompa di
estrazione.
• Collegare la valvola del collettore alla bocchetta di servizio
della valvola a 3 vie.
• Avviare la pompa di estrazione. Far spurgare per 30 minuti
circa. Il tempo di spurgo varia a seconda della capacità della
pompa di estrazione. Controllare che l'ago della valvola del
collettore si sia portata su -760mmHg.
Cautela
• Se l'ago calibro non si sposta -760mmHg, assicurati di
controllare l'assenza di perdite al collegamento dell'unità
interna ed esterna di tipo flare e riparare la perdita prima di
procedere alla fase successiva.
• Chiudere la valvola del collettore e spegnere la pompa di
estrazione.
• Sul blocco esterno, aprire la valvola di aspirazione a (3 vie) e
la valvola per il liquido a (2 vie) in senso antiorario con una
brugola di 4mm.
Operazioni Di Carica
Tale operazione deve essere effettuata utilizzando il cilindro
del gas e una bilancia di precisione. Il gas refrigerante viene
introdotto nell'unità esterna tramite la bocchetta di servizio della
valvola aspirante.
• Rimuovere il tappo della bocchetta di servizio.
• Collegare il collettore a bassa pressione alla bocchetta di
aspirazione del serbatoio cilindrico e chiudere il collettore ad
alta pressione. Spurgare l'aria dal tubo flessibile.
• Mettere in funzione il condizionatore.
• Aprire il cilindro del gas e la valvola del collettore a bassa
pressione.
• Quando la quantità richiesta di refrigerante è stata pompata
nell'impianto, chiudere la valvola del collettore a bassa
pressione e la valvola del cilindro del gas.
• Scollegare il tubo flessibile dalla bocchetta di servizio.
Rimettere il tappo della bocchetta di servizio.

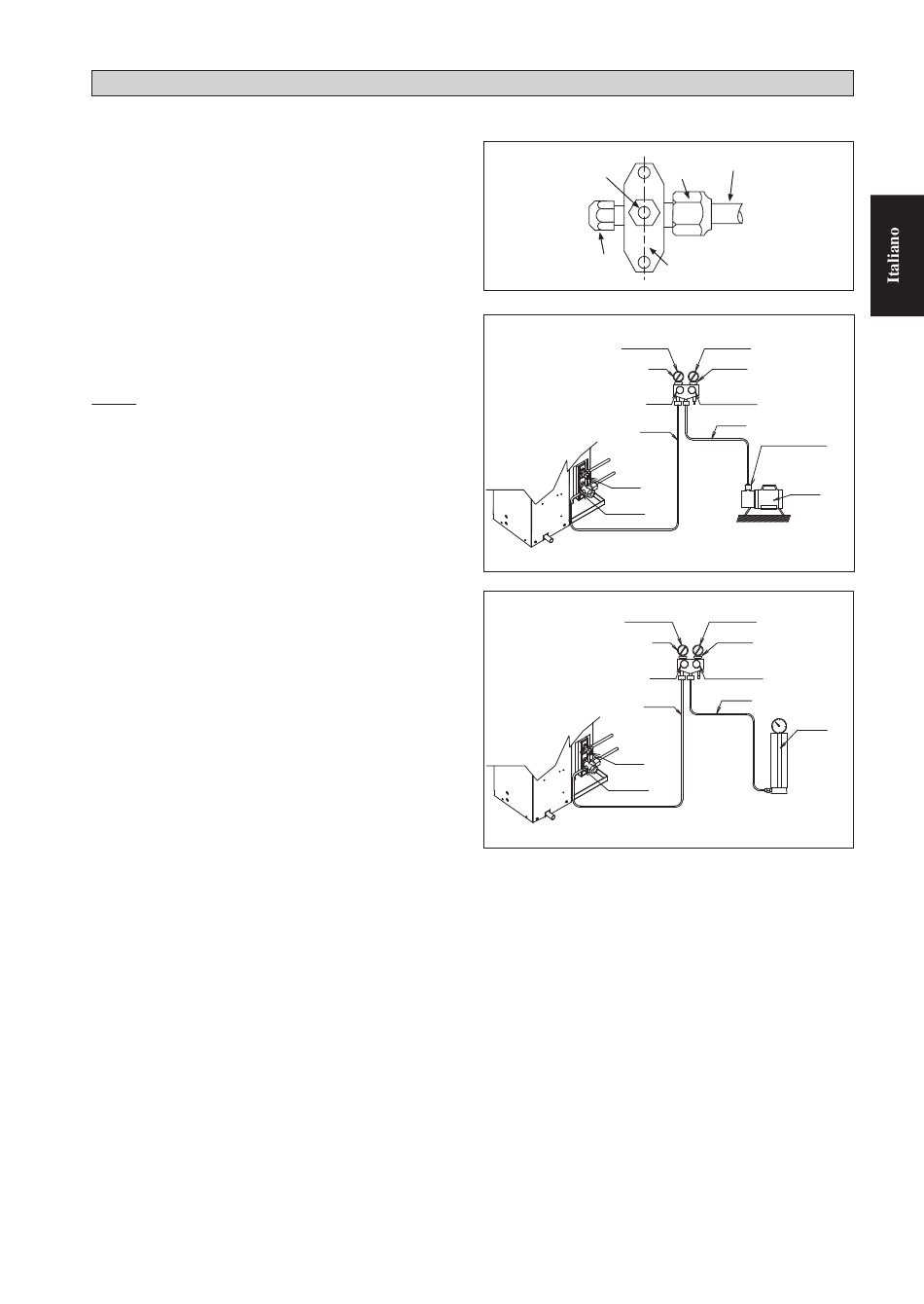

SPURGO E RICARICA
Bocchetta di servizio
INDICATORE DELLA PRESSIONE BASSA
INDICATORE DELLA PRESSIONE BASSA
2-15
Dadi Di
Condotti del refrigerante
Svaso
Brugola
Valvola a 3 vie del blocco esterno
INDICATORE DELLA PRESSIONE ALTA
-760mmHg
COLLETTORE CON MANOMETRO
MANOPOLA ALTA (SEMPRE CHIUSA)
MANOPOLA BASSA
TUBO DI CARICAMENTO
TUBO DI CARICAMENTO
VALVOLA LIQUIDI
VALVOLA DE
GAS (A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL'ARIA
ATTRAVERSO CON IL CARICAMENTO
INDICATORE DELLA PRESSIONE ALTA
-760mmHg
COLLETTORE CON MANOMETRO
MANOPOLA ALTA (SEMPRE CHIUSA)
MANOPOLA BASSA
TUBO DI CARICAMENTO
TUBO DI CARICAMENTO
VALVOLA LIQUIDI
VALVOLA DE
GAS (A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL'ARIA
ATTRAVERSO CON IL CARICAMENTO
ADATTATORE DELLA
POMPA DI ASPIRAZIONE
PER LA PREVENZIONE
DEL RIFLUSSO
VALVOLA DI RITEGNO
VALVOLA DI RITEGNO
