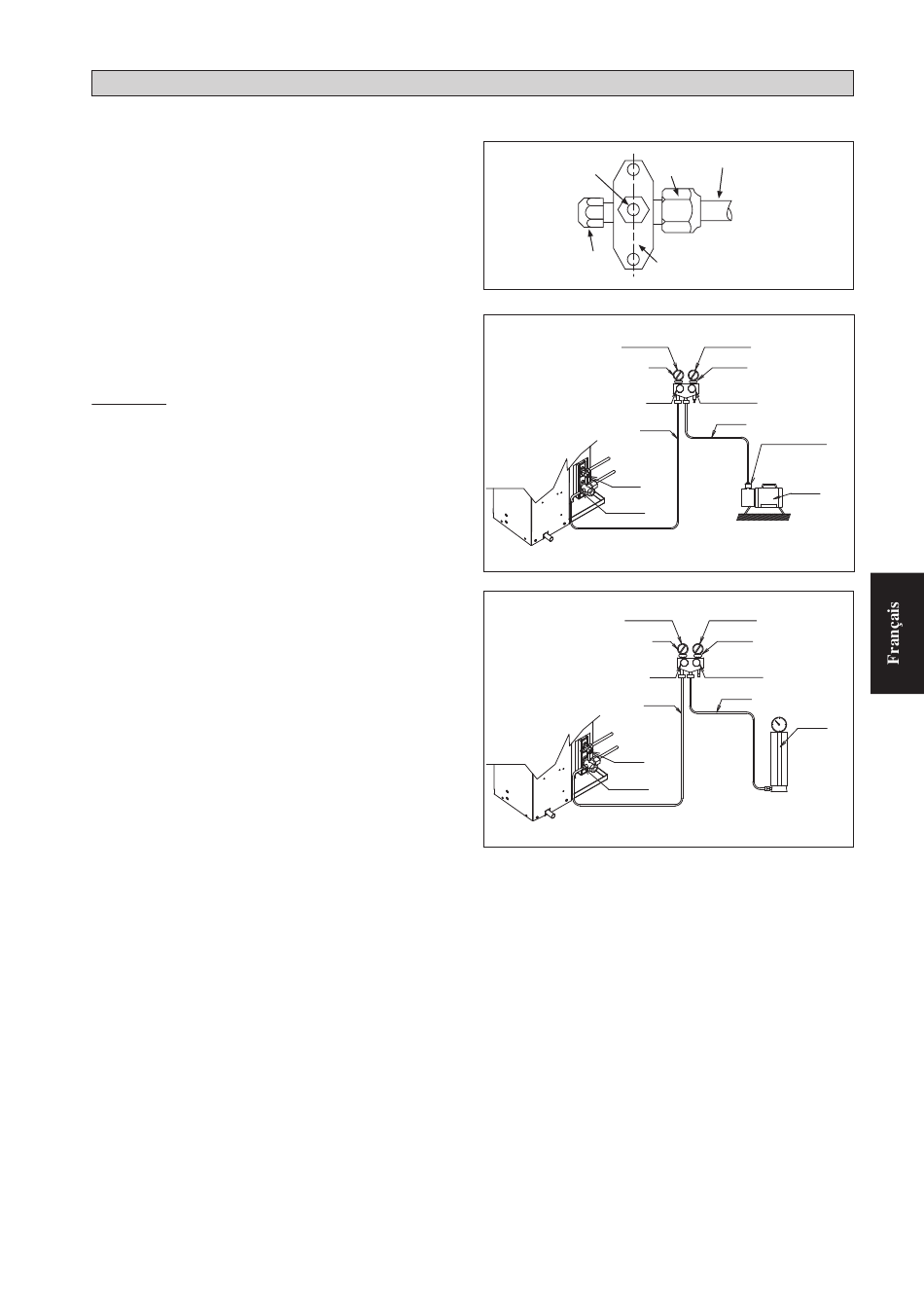

Aspirer est nécessaire pour éliminer toute humidité et air du système.
Aspiration sous vide des tuyauteries et de l'unité intérieure
Hormis pour l'appareil extérieur pré-chargé de réfrigérant, l'unité
intérieure et les tuyaux de connexion doivent être purgés car l'air restant
dans le cycle frigorifique contient de l'humidité et est susceptible de
provoquer un dysfonctionnement du compresseur.
•
Enlever le bouchon central, ainsi que le bouchon de la prise de
pression sur chaque vanne.
•
Raccorder le centre de la jauge de chargement à la pompe à vide.
•
Raccorder la jauge de chargement à l'orifice de service de la valve à
trois voies.
•
Démarrer la pompe à vide. Évacuer pendant environ 30 minutes.
La période d'évacuation varie selon la capacité de la pompe à vide.
S'assurer que l'aiguille de la jauge de chargement se soit déplacée
vers –760mmHg.
Avertissement
•
Si l'aiguille du manomètre ne bouge pas -760mmHg, assurez-vous de
vérifier les fuites au type de fusée connexion de l'unité intérieure et
extérieure et réparer la fuite avant de passer à l'étape suivante.
•
Fermer la valve de la jauge de chargement et éteindre la pompe à
vide.
•
Sur l'unité extérieure, ouvrir la valve de succion (3 voies) et la valve
de liquide (2 voies) (dans le sens inverse des aiguilles d'une montre)
à l'aide d'une clé pour vis hexagonales de 4mm.
Opération de chargement
Cette opération nécessite impérativement l'utilisation d'un cylindre de
charge ou une balance de précision. Le complement de charge se fait
sur l'unité extérieure par la vanne d'aspiration via la prise de pression
de la vanne de service.
•
Enlever le bouchon de la vanne de service.
•
Raccorder le côté de basse pression de la jauge de chargement à
l'orifice de succion du réservoir cylindrique et fermer le côté de haute
pression de la jauge. Éliminer l'air du tuyau de service.
•
Mettre le climatiseur en marche.
•
Ouvrir le cylindre de gaz et la valve de chargement de basse
pression.
•
Lorsqu'une quantité suffisante de réfrigérant est injectée dans l'unité,
fermer le côté basse pression et la valve du cylindre de gaz.
•
Débrancher le tuyau de service de l'orifice de service. Remettre le
bouchon de l'orifice de service.
TIRAGE AU VIDE ET CHARGE
5-15
Tuyauteries Frigorifiques
Cléf Allen
Écrou
Prise de Pression
Unité Extérieure Vanne 3 Voies
MANOMÈTRE BASSE PRESSION
-760mmHg
POIGNÉE LO
TUYAU DE REMPLISSAGE
TUYAU DE REMPLISSAGE
ROBINET DU
LIQUIDE
ROBINET DE GAZ
(3 VOIES)
MANOMÈTRE BASSE PRESSION
-760mmHg
POIGNÉE LO
TUYAU DE REMPLISSAGE
ROBINET DU
LIQUIDE
ROBINET DE GAZ
(3 VOIES)
MANOMÈTRE HAUTE PRESSION
MANOMÈTRE DE PRESSION
POIGNÉE HI (HAUTE)
(TOUJOURS FERMÉE)
ADAPTATEUR DE
POMPE A VIDE POUR
LA PRÉVENTION DE
RETOUR DE FLOT
CLAPET DE
NON-RETOUR
CONFIGURATION DE PURGE
D'AIR PAR CHARGE
MANOMÈTRE HAUTE PRESSION
MANOMÈTRE DE PRESSION
POIGNÉE HI (HAUTE)
(TOUJOURS FERMÉE)
TUYAU DE REMPLISSAGE
CLAPET DE
NON-RETOUR
CONFIGURATION DE PURGE
D'AIR PAR CHARGE
