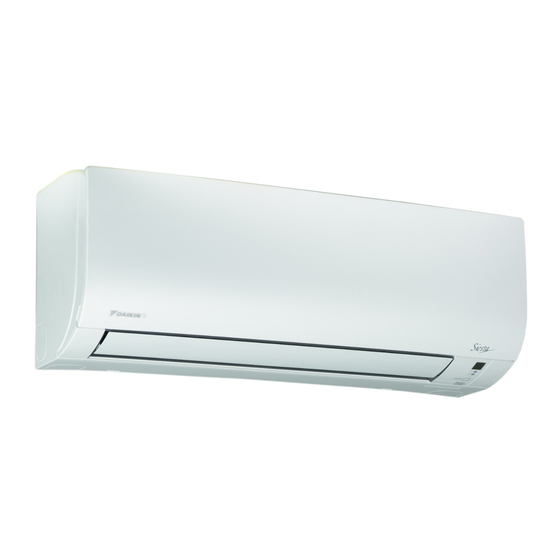

- Seite 1 DAIKIN ROOM AIR CONDITIONER BETRIEBSANLEITUNG K K omfort rund um ms Jahr ahr genießen. MODELLE R410A ATX20K2V1B ATXP20K2V1B ATX25K2V1B ATXP25K2V1B ATX35K2V1B ATXP35K2V1B...
-
Seite 2: Funktionen
Funktionen Komfort und Energiesparen Komfort und Energiesparen KOMFORT-LUFTSTROM Im KÜHLBETRIEB strömt die Luft nach oben, während der Luftstrom im HEIZBETRIEB nach unten gerichtet ist. Diese Funktion vermeidet, dass kalte oder warme Luft direkt auf Ihren Körper strömt. Seite 13 ECONO Diese Funktion ermöglicht einen effi... -
Seite 3: Inhaltsverzeichnis
Inhalt Vor dem Betrieb sorgfältig lesen Sicherheitshinweise ........ Teilebezeichnung .......... Vorbereitungen vor dem Betrieb ..... Allgemeine Bedienung AUTO- · KÜHLEN- · ENTFEUCHTEN- · HEIZEN- · NUR LÜFTER-Betrieb ... Einstellen der Luftstromrate ....Einstellung der Luftstromrichtung .. Nützliche Funktionen KOMFORT-LUFTSTROM-Betrieb .. -
Seite 4: Vor Dem Betrieb Sorgfältig Lesen
Vor dem Betrieb sorgfältig lesen Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch ATXP-Modelle werden mit sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. dem Kältemittel R32 befüllt. • Bewahren Sie dieses Handbuch für den Bediener gut zugänglich auf. •... - Seite 5 Vor dem Betrieb sorgfältig lesen Sicherheitshinweise • Setzen Sie Pfl anzen oder Tiere nicht direkt dem Luftstrom des Geräts aus, da dies nachteilige Wirkungen haben kann. • Stellen Sie keine Geräte mit offenen Flammen im Luftstrom der Klimaanlage auf, da dadurch die Verbrennung des Brenners beeinträchtigt werden kann.
-
Seite 6: Teilebezeichnung
Vor dem Betrieb sorgfältig lesen Teilebezeichnung Innengerät Lufteinlass Frontblende Luftauslass Klappe (horizontaler Flügel) Innentemperaturfühler Seite 12 • Erkennt die Lufttemperatur rund um das Gerät. Lamellen (vertikale Flügel) • Die Lamellen befi nden sich innen Seite 12 im Luftauslass. Anzeige Signalempfänger •... -
Seite 7: Außengerät
Vor dem Betrieb sorgfältig lesen Teilebezeichnung Frontblende öffnen Typenschild Photokatalytischer Titanium Apatit Luftreinigungsfi lter (ohne Rahmen) Luftfi lter Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Außentemperaturfühler Lufteinlass (Rückseite und (Rückseite) Seite) Kältemittelleitungen und Kabel zwischen den Geräten Typenschild Erdungsklemme (innen) Luftauslass Abfl... -
Seite 8: Fernbedienung
Vor dem Betrieb sorgfältig lesen Teilebezeichnung Fernbedienung Signalsender Anzeige (LCD) • Zeigt die aktuellen Einstellungen an. (In dieser Abbildung wird jeder Bereich zur Erläuterung mit aktiven Anzeigen dargestellt.) Empfänger AUTO-Taste • Um die Fernbedienung zu verwenden, zeigen Sie mit dem Sender auf das •... -
Seite 9: Vorbereitungen Vor Dem Betrieb
Vor dem Betrieb sorgfältig lesen Vorbereitungen vor dem Betrieb Einlegen der Batterien Entfernen Sie die rückseitige Abdeckung, indem Sie sie schieben und dann leicht anheben. Legen Sie 2 Alkali-Trockenbatterien des Typs AAA.LR03 ein. richtig positionieren! Bringen Sie die rückseitige Abdeckung wieder an. -
Seite 10: Allgemeine Bedienung
Allgemeine Bedienung AUTO- · KÜHLEN- · ENTFEUCHTEN- · HEIZEN- · NUR LÜFTER-Betrieb Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. So starten Sie den Betrieb AUTO-Betrieb • Dient zur automatischen Auswahl der entsprechenden Temperatur und Betriebsart. Drücken Sie KÜHLEN-Betrieb •... -
Seite 11: So Stoppen Sie Den Betrieb
Allgemeine Bedienung AUTO- · KÜHLEN- · ENTFEUCHTEN- · HEIZEN- · NUR LÜFTER-Betrieb So stoppen Sie den Betrieb Drücken Sie • Die BETRIEBS-LED erlischt. So ändern Sie die Temperatureinstellung Drücken Sie • Drücken Sie , um die Temperatur zu erhöhen, und , um die Temperatur zu senken. -
Seite 12: Allgemeine Bedienung
Allgemeine Bedienung Einstellen der Luftstromrate Sie können die Luftstromrate anpassen, um Ihren Komfort zu steigern. So passen Sie die Luftstromrate an Drücken Sie • Mit jeder Betätigung von ändert sich die Luftstromrateneinstellung in der vorgegebenen Reihenfolge. AUTO Innengerät geräuscharm Luftstromrate 1-5 (Niedrig bis Hoch) •... -
Seite 13: Einstellung Der Luftstromrichtung
Allgemeine Bedienung Einstellung der Luftstromrichtung Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. VORSICHT • Verwenden Sie immer eine Fernbedienung, um die Winkel der Klappe einzustellen. Wenn Sie versuchen, die Klappe gewaltsam von Hand zu verstellen, kann der Mechanismus beschädigt werden. •... -
Seite 14: Nützliche Funktionen
Nützliche Funktionen KOMFORT-LUFTSTROM-Betrieb Die Luftstromrichtung und -rate werden so eingestellt, dass die Luft nicht direkt auf die im Raum anwesenden Personen strömt. So starten Sie den Modus KOMFORT-Luftstrom Drücken Sie • " " wird an der LCD-Anzeige angezeigt. KÜHLEN- und HEIZEN-Betrieb HEIZEN-Betrieb Geht nach oben Geht nach unten... -
Seite 15: Econo-Betrieb
Nützliche Funktionen ECONO-Betrieb Der ECONO-Betrieb ermöglicht einen effi zienten Betrieb durch Verringerung des maximalen Stromverbrauchs. Diese Funktion ist nützlich, um eine Auslösung des Schutzschalters zu vermeiden, wenn das Gerät gemeinsam mit anderen Geräten im selben Stromkreis betrieben wird. So starten Sie den ECONO-Betrieb Drücken Sie •... -
Seite 16: Timer-Betrieb
TIMER-Betrieb EIN/AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können den EIN- und AUS- TIMER-Betrieb auch gemeinsam verwenden. So verwenden Sie den EIN-TIMER Drücken Sie " " wird an der LCD-Anzeige angezeigt. •... -
Seite 17: So Verwenden Sie Den Aus-Timer
TIMER-Betrieb EIN/AUS-TIMER-Betrieb So verwenden Sie den AUS-TIMER Drücken Sie " " wird an der LCD-Anzeige angezeigt. • Mit jeder Betätigung von wird die Zeiteinstellung um 1 Stunde vorgestellt. Die Zeit kann zwischen 1 und 12 Stunden eingestellt werden. • Die TIMER-LED leuchtet orange. Anzeige So brechen Sie Betrieb des AUS-TIMERS ab Drücken Sie... -
Seite 18: Hinweis Zum Multisystem
Hinweis zum Multisystem Hinweis zum Multisystem Bei einem Multisystem ist ein Außengerät mit mehreren Innengeräten verbunden. Auswählen der Betriebsart Raum A Raum B Prioritäts-Raumeinstellung aktiv, jedoch inaktiv oder nicht vorhanden. Wenn mehr als ein Innengerät in Betrieb ist, erhält das Gerät Raum C Raum D Priorität, das zuerst eingeschaltet wurde. -
Seite 19: Prioritäts-Raumeinstellung
Hinweis zum Multisystem Hinweis zum Multisystem Sperre des KÜHL-/HEIZBETRIEBS Die Sperre des KÜHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an Ihren autorisierten Händler. Die Sperre des KÜHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KÜHL- oder den HEIZBETRIEB. -
Seite 20: Pfl Ege
Pfl ege Pfl ege und Reinigung VORSICHT • Stoppen Sie vor dem Reinigen den Betrieb und stellen Sie den Leistungsschalter auf "Aus". • Fassen Sie nicht die Aluminiumlamellen des Innengeräts an. Eine Berührung dieser Teile kann zu Verletzungen führen. Schnellverweis Reinigen der Teile Frontblende •... - Seite 21 Pfl ege Pfl ege und Reinigung Luftfi lter Öffnen Sie die Frontblende. Waschen Sie die Luftfi lter mit Wasser ab oder reinigen • Halten Sie die Frontblende an beiden Seiten fest und öffnen Sie sie. Sie sie mit einem Staubsauger.
- Seite 22 Pfl ege Pfl ege und Reinigung Photokatalytischer Titanium Apatit Luftreinigungsfi lter [Austausch] Öffnen Sie die Frontblende Entfernen Sie den Filter aus den und ziehen Sie die Luftfi lter Laschen und bereiten Sie einen heraus. neuen Filter vor. Seite 20 Entfernen Sie den photo- katalytischen Titanium Apatit Luftreinigungsfi...
- Seite 23 Pfl ege Pfl ege und Reinigung Vor längeren Phasen der Nichtbenutzung Nehmen Sie das Gerät einige Stunden im Modus NUR LÜFTER in Betrieb, um das Geräteinnere zu entfeuchten. • Drücken Sie Schalten Sie den Hauptschalter für die Klimaanlage nach Abschluss des LÜFTER-Betriebs aus.
-
Seite 24: Bei Bedarf
Bei Bedarf Häufi g gestellte Fragen Innengerät Die Klappe schenkt nicht sofort. • Die Klimaanlage stellt die Position der Klappe ein. Die Klappe wird sich bald bewegen. Die Klimaanlage stoppt die Erzeugung eines Luftstroms Es sind verschiedene Geräusche während des HEIZEN-Betriebs. zu hören. -
Seite 25: Fehlerdiagnose Und -Behebung
Bei Bedarf Fehlerdiagnose und -behebung Prüfen Sie Folgendes, bevor Sie eine Anfrage erstellen oder einen Reparaturauftrag erteilen. Tritt das Problem weiterhin auf, wenden Sie sich an Ihren Händler. Kein Problem Prüfen Dies ist keine Fehlfunktion. Führen Sie eine erneute Überprüfung durch, bevor Sie einen Reparaturauftrag erteilen. - Seite 26 Bei Bedarf Fehlerdiagnose und -behebung Dunst tritt aus Gehäuse Beschreibung/Überprüfung Dunst tritt aus dem • Dies kommt vor, wenn die Luft im Raum durch den kalten Luftstrom in der Betriebsart Innengerät aus. KÜHLEN oder in einer anderen Betriebsart zu Dunst wird. Fernbedienung Gehäuse Beschreibung/Überprüfung...
-
Seite 27: Vorschriften Zur Entsorgung
Bei Bedarf Fehlerdiagnose und -behebung Rufen Sie sofort den Kundendienst an WARNUNG Wenn eine Anormalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. •... -
Seite 28: Fehlerdiagnose Per Fernbedienung
Bei Bedarf Fehlerdiagnose und -behebung Fehlerdiagnose per Fernbedienung • Die Fernbedienung kann die entsprechenden Fehlercodes vom Innengerät empfangen. Wenn etwa 5 Sekunden lang gedrückt wird, blinkt " " im Bereich der Temperaturanzeige. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt. •... - Seite 29 Bei Bedarf Fehlerdiagnose und -behebung LED AN DER PLATINE DES AUSSENGERÄTS 2AMXM Serie GRÜN MIKROCOMPUTER NORMAL LED-A DIAGNOSE NORMAL INNENGERÄT ÜBERPRÜFEN [HINWEIS 1] ● STROMVERSORGUNGSFEHLER ODER [HINWEIS 2] GRÜN NORMALERWEISE BLINKEND BLINKEND ● HINWEIS • Schalten Sie die Stromversorgung aus und dann wieder ein. Falls die LED-Anzeige wieder erscheint, ist die Platine des Außengeräts defekt. •...
