Anzeigen

4.1 Funktions-, Warn- und Störmeldungen
Der Betriebszustand der Mehrstrahl-Sicherheits-Lichtschranke wird über die LEDs ange-
zeigt. Die Schaltzustände der OSSD werden in der letzten, zur Anschlussseite platzierten
Empfängeroptik angezeigt. Zusätzlich kann dort der Ausrichtungszustand der Mehrstrahl-
Sicherheits-Lichtschranke kontrolliert werden.
Die LEDs der Sender sind gelb und leuchten, wenn der Sender aktiv ist. Die LEDs der
Empfänger sind grün und leuchten, wenn der Lichtweg frei ist.
Betriebsstörungen haben oft einfache Ursachen, die selbst behoben werden können. Die
nachfolgende Tabelle gibt hierzu Hilfestellung.
Die Warn- und Störhinweise werden in der letzten, zur Anschlussseite platzierten Emp-
fängeroptik angezeigt. Zusätzlich kann dort der Ausrichtungszustand der Mehrstrahl-
Sicherheits-Lichtschranke kontrolliert werden. Die nachfolgende Tabelle zeigt die einzel-
nen Betriebszustände.

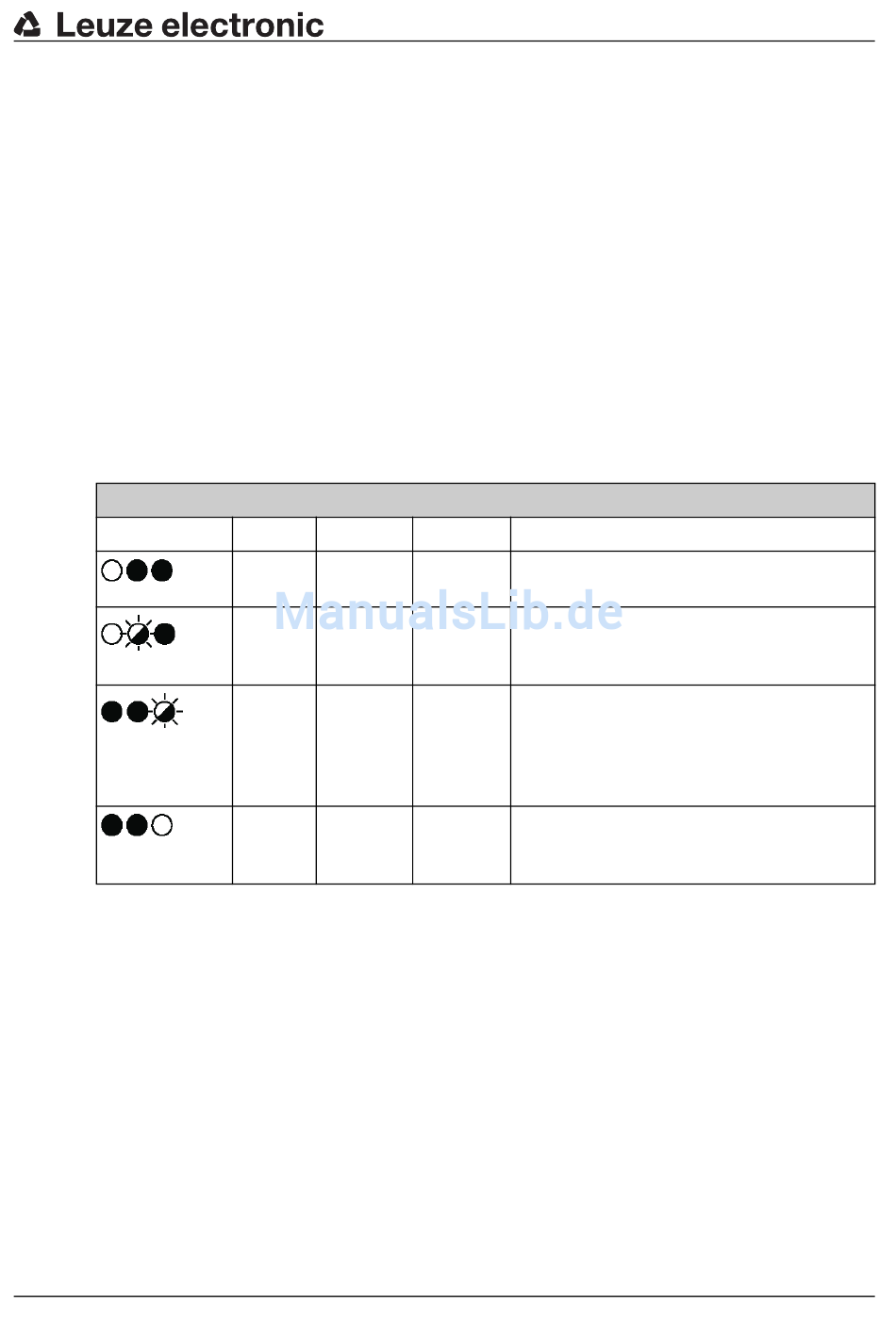

Funktions-, Warn- und Störmeldungen
Leuze electronic
Rot Gelb
Ein Aus
Ein Blinkt
Aus Aus
Aus Aus
ROBUST 42, 43, 44
Grün Beschreibung
Aus Schutzfeld nicht frei,
Relais-Kontakte offen
Aus Schutzfeld nicht frei,
Relais-Kontakte offen,
Systemstörung
Blinkt Schutzfeld frei,
Relais-Kontakte geschlossen,
keine Funktionsreserve
(Verschmutzung oder
Dejustierung)
Ein Schutzfeld frei,
Relais-Kontakte geschlossen,
Funktionsreserve vorhanden
