GB
How To use a contact glue:
Use contact glue in order to glue the dif-
ferent EPO-FLEX parts.
The surfaces must be dry and clean. Apply
the contact adhesive to both surfaces and
allow 5~10 minutes to dry. Carefully and
firmly push both parts together. Drying
time is about 2~3 hours. Maximal bond
strength will be achieved after 12 hours.
4.
Assembly

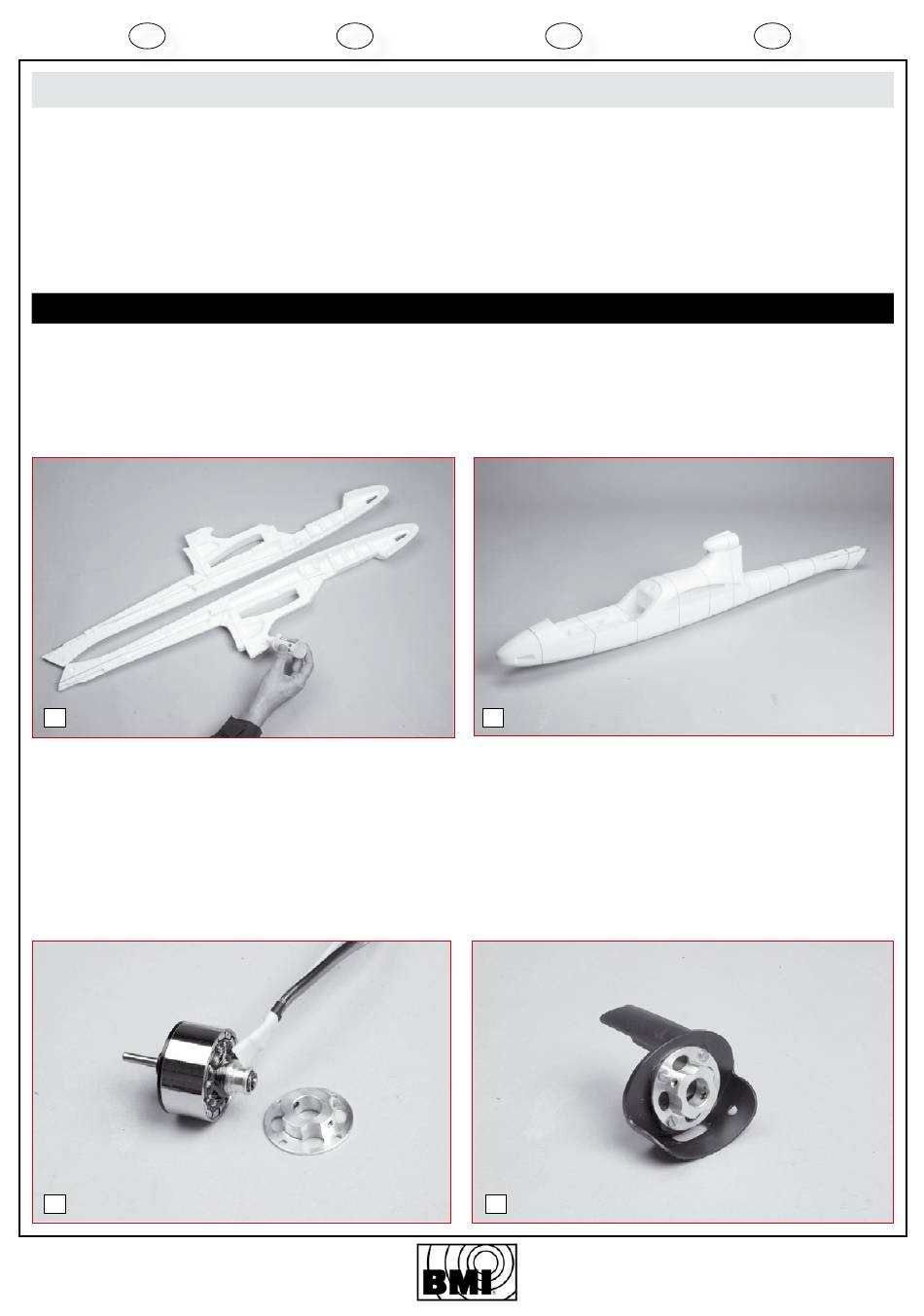

1. Glue the fuselage
Apply a thin layer of glue on both inner
sides of the fuselage en press them
strongly together as described above.
2. Assembly of the fuselage
Use rubber bands to keep the fuselage
pressed together during its drying time.
1
3. Remove the motor flange.
Remove the rear motor mount by un-
screwing the two grub screws.
4. Fixing the flange to the motor
mount
Mount and fix the rear motor mount on
the plastic mount with 4 screws M2 and
secure with Fx Thread locker
3
4
copyright © 2011 BMI
F
Comment utiliser de la colle contact:
Utilisez une colle de contact pour coller les
divers éléments.
Enduisez une mince couche de colle sur
les deux surfaces propre et laissez sécher
pendant 5~10 minutes. Assemblez et
serrez ensuite soigneusement les deux
parties. Le temps de séchage est de 2~3
heures et après 12 heures utilisable.
Assemblage
1. Collage du fuselage
Enduisez un fine couche de colle sur les
deux tranches communes du fuselage et
assemblez.
2. Assemblage du fuselage
Pressez les deux fuselages et tenez les en
place à l'aide de rubans caoutchoucs.
3. Détachez la flasque du moteur
Desserrez les deux vis à six pans afin de
libérer la flasque du moteur.
4. Fixation de la flasque au bâti-
moteur
Fixez la flasque au bâti-moteur à l'aide de
4 vis M2 et ses écrous. Sécurisez à l'aide
du frein filet Fx Thread locker.
NL
Werkwijze contactlijm:
Gebruik contactlijm om alle EPO-FLEX
kunststof delen te lijmen.
Contactlijm dient op een zuivere opper-
vlakte aangebracht te worden. Strijk een
dun laagje lijm steeds op beiden delen
en laat deze opdrogen gedurende 5~10
minuten. Breng nadien de beide delen
zorgvuldig tezamen en druk dezen aan.
Droogtijd bedraagt 2~3 uren en na 12 uur
kan de verlijming belast worden.
Montage
1. Lijm de twee romphelften
De snede der beide romphelften met een
dun laagje lijm instrijken en samenbren-
gen zoals hierboven beschreven.
2. Romphelften samendrukken
De gelijmde romphelften goed samen-
drukken met behulp van rubberbandjes.
2
3.Motorflens verwijderen
Schroef de twee inbusvijsjes los teneinde
de flens van de motor te verwijderen.
4. Motorflens bevestigen aan mo-
torsteun
Bevestig de flens aan de motorsteun
d.m.v. vier M2 vijsjes en moertjes en
verzeker dezen tegen het losdraaien met
Fx Thread Locker.(borgmiddel)
4
D
Kontaktkleber richtig verwenden:
Verwenden Sie Kontaktkleber um die EPO-
FLEX Bauteile zu verkleben.
Die Klebefläche müssen trocken, sauber
und fettfrei sein. Klebstoff beidseitig dünn
auftragen und 3~5 Minuten warten bis
sich der Klebestofffilm trocken anfühlt. Die
Teile sorgfältig aber kräftig zusammen-
pressen. Trocknungszeit: 2~3 Stunden.
Belastbar nach 12 Stunden.
Montage
1. Kleben der Rumpfhälften
Klebstoff beidseitig dünn auftragen auf
beide Rumpfhälften und zusammenbrin-
gen wie oben beschrieben.
2.Rumpfhälfte zusammenpressen.
Beide Rumpfhälfte gut zusammen pressen
mit Gummibändern.
3. Motorflansch vom Motor trennen.
Lösen Sie die bei Inbusschrauben um den
Flansch weg zu nehmen.
4. Motorflansch am Motorträger
befestigen.
Befestigen Sie den Flansch am Motor-
träger mit 4 M2 schrauben und Muttern
und sichern Sie die Schrauben mit
Schraubensicherung. (FX Thread Locker)
# 12910 Arrow 1500
