3

Setzen der Referenz

3-1 Schalten Sie den Tester und die Remote-Einheit
mindestens 5 Minuten vor Setzen der Referenz ein.
Setzen Sie die Referenz erst, nachdem der
Tester eine Umgebungstemperatur zwischen
50 °F und 104 °F (10 °C und 40 °C) erreicht hat.
3-2 Tippen Sie im Startbildschirm auf TOOLS und anschließend
auf Referenz setzen.
3-3 Stellen Sie die Verbindungen zum Setzen der Referenz
her, wie auf dem Bildschirm , und tippen Sie anschließend
auf TEST.
4 Herstellen der Verbindungen und Ausführen eines
Tests
4-1 Schließen Sie die Tester wie in Abbildung 3 oder 4
gezeigt an den Link an.
4-2 Tippen Sie auf TEST am Haupttester oder drücken Sie
 am Haupt- oder Remote-Tester.
Cat 8-/Klasse-I/II-Permanent-Links können zwei
Anschlüsse und eine maximale Länge von 24 m
haben. Weitere Informationen finden Sie im
Benutzerhandbuch für Verbindungsdiagramme.
Patchpanel
Tester mit
Permanent
Link-Adapter

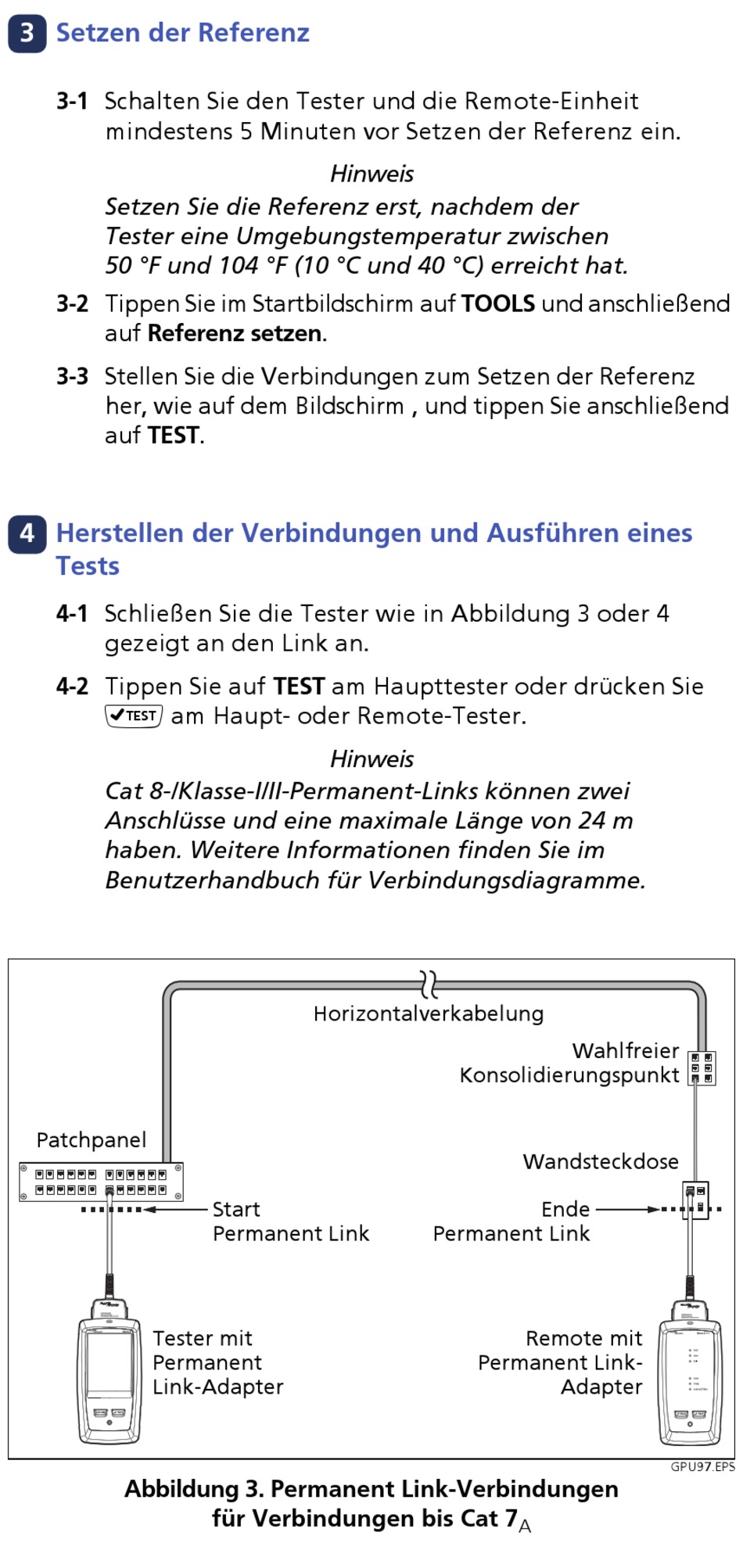

Abbildung 3. Permanent Link-Verbindungen
Hinweis
Hinweis
Horizontalverkabelung
Start
Permanent Link
für Verbindungen bis Cat 7
Wahlfreier
Konsolidierungspunkt
Wandsteckdose
Ende
Permanent Link
Remote mit
Permanent Link-
Adapter
A
