INSTALLATIE
3
B
C
2

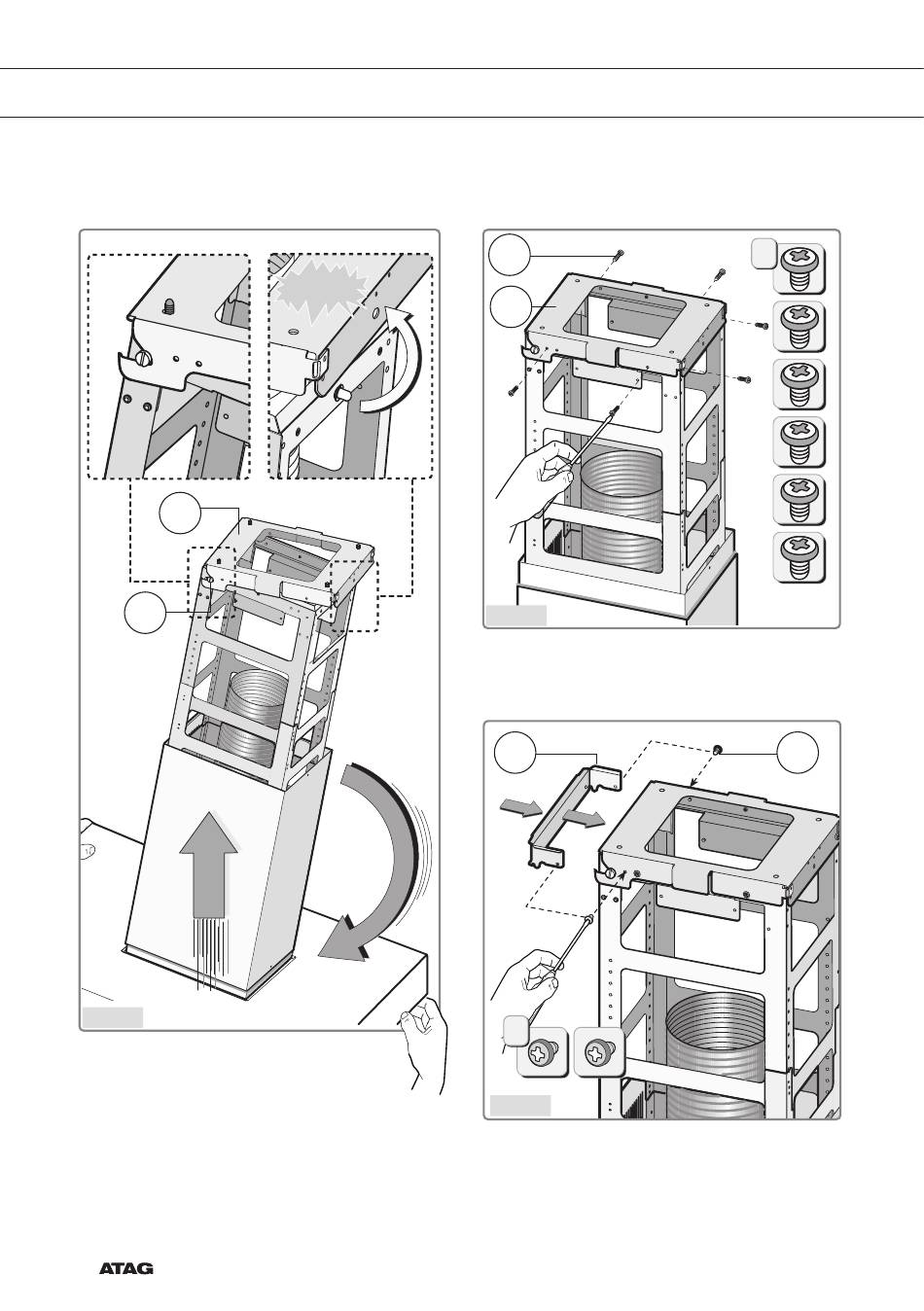

Fig.12
- Kantel de kap zoals weergegeven in
Figuur 12 – stap 1.
- Gebruik de 2 draaipennen C die reeds
aanwezig zijn op de constructie om de kap aan
de beugel B te hangen. Figuur 12 – stappen
2-3.
- Breng de kap op zijn plaats, zodat de
veiligheidspin in het gat van de beugel B klikt.
Figuur 12 – stap 4.
NL 20
click
4
1
D
B
Fig.13
- Let op! Bevestig de kap rechtstreeks op de
beugel B met de 6 schroeven D (Fig.13).
L
1
2
M
Fig.14
- Neem de veiligheidsbeugel L en bevestig deze
aan de plafondplaat met de twee schroeven M
zoals weergegeven in Figuur 14 – stappen 1-2.
D
M
