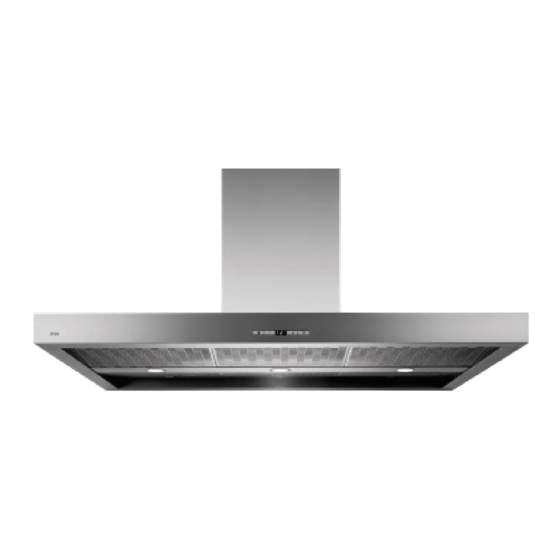

Atag ES1011SAM Anleitung
Verwandte Anleitungen für Atag ES1011SAM
Inhaltszusammenfassung für Atag ES1011SAM
- Seite 1 Gebruiksaanwijzing afzuigkap Notice d’utilisation hotte cheminée Anleitung Dunstabzugshaube Instructions for use cooker hood ES1011SAM ES1092SAM ES1211SAM ES1292SAM ES1511SAM...
- Seite 2 Handleiding NL 3 - NL 23 Notice d’utilisation FR 3 - FR 23 Anleitung DE 3 - DE 23 Manual EN 3 - EN 23 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes Important information Conseil -...
- Seite 24 NL 24...
- Seite 46 FR 24...
- Seite 47 INHALT Ihre abzugshaube Einführung Gebrauch Beschreibung Bedienung Filter reinigen Pflege Reinigung Installation Allgemeines Anschluss Einbaumaße Technische daten Anlage Entsorgen DE 3...
-
Seite 48: Ihre Abzugshaube
IHRE ABZUGSHAUBE Einführung Nachdem Sie diese Bedienungsanleitung gelesen haben, werden Sie rasch mit allen Möglichkeiten des Geräts vertraut sein. Lesen Sie die Sicherheitsvorschriften und die Pflegeanweisungen für das Gerät. Bewahren Sie die Installations- und Gebrauchsanleitung auf. Diese Informationen können Ihnen später eventuell nochmals von Nutzen sein. Lesen Sie vor dem Gebrauch zunächst die separaten Sicherheitsanweisungen. -
Seite 49: Gebrauch
GEBRAUCH Beschreibung 1. Ein-/ausschalten und dimmen der Beleuchtung 2. Ausschalten und verringern der Absaugkapazität 3. Anzeige „Kohlefilter reinigen“ 4. Anzeige „Fettfilter reinigen“ 5. Displaystatus 6. Anzeige Timerfunktion 7. Anzeige „Clean-Air“-Funktion 8. Einschalten und erhöhen der Absaugkapazität 9. Timerfunktion einschalten Achtung! •... -
Seite 50: Bedienung
GEBRAUCH Bedienung Abzug ein- und ausschalten • Betätigen Sie die „+“-Taste (8). Die Abzugshaube ist eingeschaltet und beginnt auf der niedrigsten Stufe. • Betätigen Sie nochmals die „+“-Taste (8), um eine höhere Absaugstufe einzustellen. Halten Sie die „+“-Taste (8) 2 Sekunden lang gedrückt, um direkt die höchste Stufe (Boost) zu wählen (siehe Intensivstufe einschalten). -
Seite 51: Intensivstufe Einschalten
GEBRAUCH Intensivstufe einschalten: • Drücken Sie ca. 2 Sekunden lang auf die „+“-Taste (8). Die Intensivstufe (Stufe „P“) bleibt (je nach Modell) zehn Minuten lang eingeschaltet. Während dieser Zeit blinkt das Display (5). Anschließend wird die ursprünglich eingestellte Absaugstufe wieder aktiviert. •... -
Seite 52: Filter Reinigen
GEBRAUCH Filter reinigen Sättigung von Fett- und Kohlefilter Wenn die Fettfilter-Anzeige (4) oder die Kohlefilter-Anzeige (3) leuchtet, müssen die Filter ausgetauscht oder gereinigt werden. Fettfilter Nach 30 Betriebsstunden beginnt die Fettfilter-Anzeige (4) zu blinken. • Sie müssen die Fettfilter reinigen. •... -
Seite 53: Pflege
PFLEGE Reinigung Vorsicht! Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden, sowohl innen als auch außen (mindestens mit derselben Regelmäßigkeit, mit der die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel beinhalten. - Seite 54 PFLEGE Filterkassette entnehmen Schalten Sie den Motor und die Beleuchtung aus. Öffnen Sie den Verschluss. Entfernen Sie den Filter aus der Abzugshaube. Reinigung Sie können die Filter in der Geschirrspülmaschine reinigen. Lassen Sie die Filter gut abtropfen, bevor Sie diese wieder einsetzen. Reinigung Sie können die Filter in der Geschirrspülmaschine reinigen.
- Seite 55 PFLEGE Aktivkohlefilter: Der regenerative Aktivkohlefilter muss mit neutralen Reinigungsmitteln von Hand gewaschen oder in der Geschirrspülmaschine bei einer Höchsttemperatur von 65 °C (ohne Geschirr) gereinigt werden. Beseitigen Sie überschüssiges Wasser, ohne den Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Ofen bei einer Höchsttemperatur von 100 °C mindestens 15 Minuten lang trocknen.
-
Seite 56: Installation
INSTALLATION Allgemeines Das Gerät muss von einem anerkannten Monteur an das Stromnetz angeschlossen werden, der mit den geltenden Sicherheitsvorschriften vertraut ist und diese anwendet. Wir erklären hiermit, dass unsere Produkte die einschlägigen europäischen Richtlinien, Anweisungen und Gesetze sowie die für Ihr Land erwähnten Standards erfüllen. -
Seite 57: Anschluss
INSTALLATION Anschluss Elektroanschluss Dieses Gerät gehört der Schutzklasse I an und muss somit geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Phase BLAU = N Nullleiter GELB/GRÜN = Schutzleiter Vergewissern Sie sich beim elektrischen Anschluss, dass die Steckdose... -
Seite 58: Einbaumaße
INSTALLATION Einbaumaße Aufhänghöhe: Der Mindestabstand zwischen den Topfaufsätzen des Gasherdes und der Unterkante der Abzugshaube beträgt 65 cm. Für die Verwendung mit einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen. 55 cm 65 cm max 150 cm DE 14... - Seite 59 INSTALLATION Dieses Produkt kann am besten von zwei Personen installiert werden. Abb. 1 Abb. 2 - Packen Sie den Rahmen aus und entfernen - Nehmen Sie die Sie die zwei Schrauben A, um den oberen Schablone und halten Sie diese an die vom unteren Teil abzunehmen (Abb.
- Seite 60 INSTALLATION Abb. 5 Abb. 6 - Bringen Sie vor der Installation der - Befestigen Sie die Halterung mit den 4 Abzugshaube die Elektroeinheit D in eine Schrauben G, wie in Abbildung 6 dargestellt. aufrechte Position. DE 16...
- Seite 61 INSTALLATION - Befestigen Sie das Luftabzugsrohr H (nicht im Lieferumfang enthalten) am Verbindungsfl ansch F, Abb. 7 wie in Abbildung 7 dargestellt. Abb. 8 - Nehmen Sie den unteren Teil des Rahmens C und montieren Sie diesen auf das Motorgehäuse (Abb.
- Seite 62 INSTALLATION - Befestigen Sie die Konstruktion C mithilfe der 4 Abb. 9 Schrauben E (Abb. 9) am Motorgehäuse. 55 cm 65 cm Fig.10a - Nehmen Sie den oberen Teil des Rahmens B und stecken ihn auf den unteren Teil C. - Stellen Sie die Höhe entsprechend den Maßen in Abb.
- Seite 63 INSTALLATION - Verbinden Sie den unteren Schacht A mit dem Abb. 11 oberen B, wie in Abbildung 11 dargestellt. DE 19...
- Seite 64 INSTALLATION click Abb. 13 - Achtung! Befestigen Sie die Abzugshaube mit den 6 Schrauben D (Abb. 13) direkt an der Halterung B. Abb. 12 - Kippen Sie die Abzugshaube, wie in Abbildung 12 – Schritt 1 dargestellt. - Verwenden Sie die 2 Drehzapfen C, Abb.
- Seite 65 INSTALLATION Abb. 16 Abb. 15 - Verbinden Sie das Rohr H - Stecken Sie den Stecker in die (nicht im Lieferumfang enthalten) spannungsfreie Steckdose (Abb. 16). mit der Luftabzugsöffnung A (Abb. 15). - Prüfen Sie, ob das Gerät korrekt funktioniert. Abb.
-
Seite 66: Technische Daten
TECHNISCHE DATEN Dunstabzughaube modell ES1011SAM ES1092SAM ES1211SAM Typ / Zulassung Insel / ES10AATAE Insel / ES10AATAE Insel / ES11AATBE Steuerung Touch control Touch control Touch control Breite 100 cm 100 cm 115 cm 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz... -
Seite 67: Anlage
ANLAGE Entsorgen Verpackung und Gerät entsorgen Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss dieses Gerät verantwortungsbewusst entsorgt werden. Einschlägige Informationen erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts kann recycelt werden. Folgende Materialien können darin enthalten sein: •... - Seite 68 DE 24...
- Seite 90 EN 24...
- Seite 91 EN 25...
- Seite 92 545446 3LIK1908 545446...
