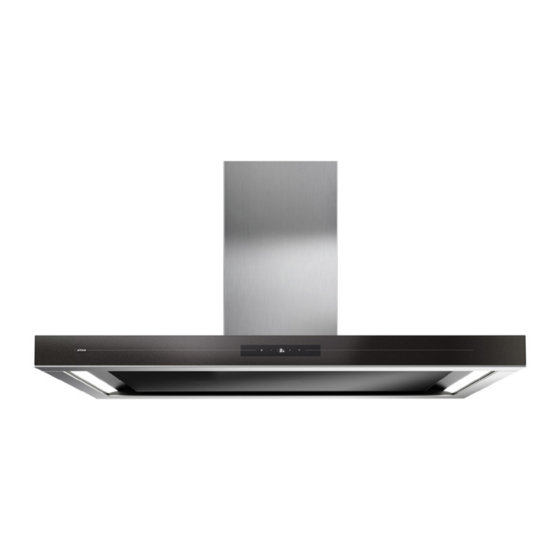

Atag WS9074MN Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für WS9074MN:
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (60 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Atag WS9074MN
Inhaltszusammenfassung für Atag WS9074MN
- Seite 1 Gebruiksaanwijzing afzuigkap Mode d’emploi hotte aspirante Bedienungsanleitung Dunstabzugsabhaube Instructions for use cooker hood WS9074MN WS1274MN ES1074MN ES1274MN...
- Seite 27 INHALT Ihre Abzugshaube Einleitung Verwendung Beschreibung Bedienung Reinigung der Filter Wartung Reinigung Beleuchtung Technische Daten Anlagen Entsorgung DE 3...
-
Seite 28: Ihre Abzugshaube
IHRE ABZUGSHAUBE Einleitung Das Lesen der hier vorliegenden Bedienungsanleitungen macht Sie schon bald mit den Funktionen dieses Geräts vertraut. Lesen Sie bitte die Sicherheitshinweise und Wartungshinweise. Bitte behalten Sie die Bedienungs- und Installationsanleitungen, da diese in Zukunft hilfreich sein können. Vor Gebrauch bitte dieseparaten Sicherheitshinweise lesen. -
Seite 29: Verwendung
VERWENDUNG Beschreibung 1. Ein- und Ausschalten sowie Dimmen der Beleuchtung 2. Drosseln der Abluftleistung und Ausschalten 3. Reinigen der Filteranzeige 4. Näherungssensor 5. Displaystatus 6. Näherungssensor 7. Einschalten und Steigern der Abluftleistung 8. Funktionsanzeige Zeitschaltuhr DE 5... -
Seite 30: Bedienung
VERWENDUNG Bedienung Abluft ein- und ausschalten • Drücken Sie die Taste '+‘. Die Dunstabzugshaube wird sich in der niedrigsten Absaugstufe einschalten. • Drücken Sie die Taste '+‘ erneut zur Auswahl einer höheren Absaugstufe. Drücken und halten Sie 2 Sekunden lang die Taste ‚+‘, um die höchste Einstellung (Boost) auszuwählen (siehe „Boost-Einstellung einschalten“). - Seite 31 VERWENDUNG Ändern der Farbtemperatur Wählen Sie die Farbtemperatur des Lichts von warm bis kalt. • Die Taste für die Beleuchtung drücken und gedrückt halten. Drücken Sie die Taste ‘+’, damit das Licht ‘kälter’ wird oder drücken Sie die Taste ‘-’, damit das Licht ‘wärmer’ wird. Boost-Funktion einschalten: •...
-
Seite 32: Reinigung Der Filter
VERWENDUNG Aktivmodus • Der Näherungssensor erkennt einen vor der Dunstabzugshaube stehenden Bediener und lässt die Symbole aufleuchten. Nach 3 Sekunden schaltet sich die Beleuchtung automatisch ein. Aktivmodus deaktivieren • Gleichzeitig die Tasten ‘+’ und ‘Timer’ 3 Sekunden lang drücken. Der Aktivmodus ist deaktiviert. Die Anzeige zeigt ein statisches ‘U’. Aktivmodus aktivieren •... -
Seite 33: Wartung
WARTUNG Reinigung Wichtig! Trennen Sie die Dunstabzugshaube vor der Durchführung jeglicher Wartungsarbeiten vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder die Hauptsicherung Ihrer Wohnung abschalten. Die Dunstabzugshaube muss regelmäßig (mindestens in derselben Frequenz wie der Fettfilter) innen und außen gereinigt werden. Keine Reinigungsprodukte verwenden, die Scheuermittel enthalten. - Seite 34 WARTUNG Entfernen der Kassettenfilter Schalten Sie den Motor und das Licht aus. Die Rastzungen vorn hinter der Glasplatte nach innen drücken und die Glasplatte vorsichtig aus der Dichtung ziehen. Neigen Sie die Glasplatte nach unten. Öffnen Sie die Filterabdeckung. Entfernen Sie die Fettfilter aus der Dunstabzugshaube. Reinigung Die Filter lassen sich im Geschirrspüler reinigen.
-
Seite 35: Beleuchtung
WARTUNG Aktive Kohlefilter: Der regenerierbare Aktivkohlefilter muss per Hand mit einem neutralen Reinigungsmittel oder im Geschirrspüler bei einer Höchsttemperatur von 65 °C gereinigt werden (während der Reinigung sollte/n sich kein/e Teller, Geschirr, Tassen usw. in der Maschine befinden). Entfernen Sie überschüssiges Wasser, ohne die Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Backofen mindestens 15 Minuten bei einer Höchsttemperatur von 100 °C trocknen. -
Seite 36: Technische Daten
TECHNISCHE DATEN Dunstabzughaube modell WS9074MN WS1274MN Typ / Zulassung Wand Wand Steuerung Touch-control Touch-control Breite 90 cm 120 cm Stromversorgung 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz Spannung, Frequenz Leistung 177,6 W 177,6 W Motorleistung 170 W 170 W... - Seite 37 TECHNISCHE DATEN Dunstabzughaube modell ES1074MN ES1274MN Typ / Zulassung Insel Insel Steuerung Touch-control Touch-control Breite 100 cm 120 cm Stromversorgung 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz Spannung, Frequenz Leistung 179 W 179 W Motorleistung 170 W 170 W Leistungsleuchten 2 x LED 4,5 W 2 x LED 4,5 W...
-
Seite 38: Anhang
ANHANG Entsorgung Entsorgung von Gerät und Verpackung Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss dieses Gerät verantwortungsbewusst entsorgt werden. Wenden Sie sich an die örtlichen Behörden für weitere Informationen hierzu. Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können dabei verwendet worden sein: •... - Seite 51 EN 15...
- Seite 52 *681472* 681472...
