montage
(vervolg)

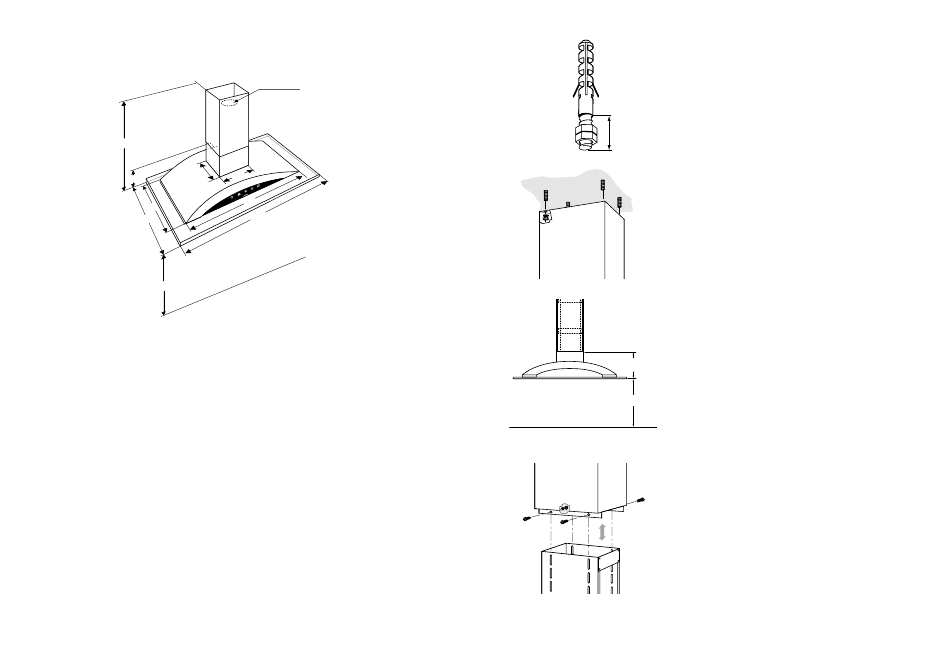

inbouwmaten eilandmodellen
800-1025
130
520
700
min. 650
inbouwen eilandmodellen
Hierboven zijn de belangrijkste afmetingen aangegeven. U
kunt de hoogte van de telescooppijp instellen. Houd wel
rekening met de toegestane toleranties.
Het verdient aanbeveling om de afzuigkap met behulp van
een montagelift op te hangen. Indien geen lift aanwezig, is
het raadzaam om de montage met meerdere personen uit te
voeren.
Monteer de afvoer en de elektrische aansluiting zodanig dat
u ze straks makkelijk op de kap kunt aansluiten.
aftekenen
Teken de montagegaten af op het plafond met behulp van de
aftekenmal.
Boor de bevestigingsgaten (4 x 10 mm).
NL 14
¿150/125
250
240
755
1000
EG3/4/8X
montage
(vervolg)
bovenste telescooppijp ophangen
Monteer de pluggen en draadeinden aan het plafond. Draai
2 moeren in tegengestelde richting op de draadeinden. Draai
de draadeinden tot 20 mm in de pluggen in het plafond.
20
Verwijder de moeren.
Plaats de bovenste telescooppijp over de draadeinden.
Plaats de ringen en draai de moeren vast.
montagekoker
Schuif de montagekoker zover in de bovenste pijp totdat de
onderrand zich op de juiste afstand tot het aanrecht bevindt
(zie illustratie).
A
Maat A = 340 mm
650
Zet de montagekoker vast met de vier bouten (M5 x 12),
ringen en moeren M5.
