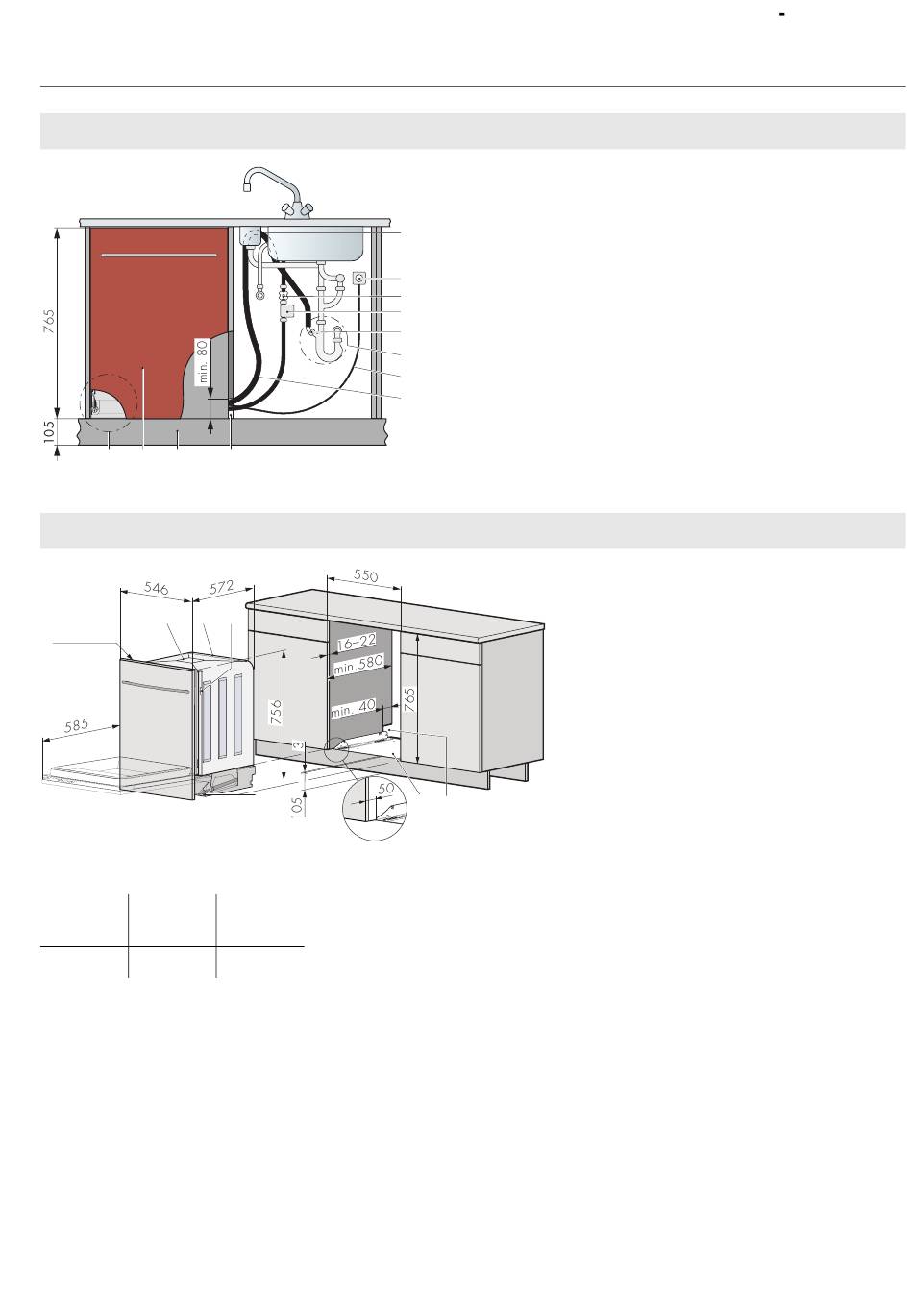

Abmessungen
Oberkante
8
7 10
dampf- und
wasserfest
* Das zulässige Maximalgewicht von Frontplatte/Dekorsystem 16 ist abhängig von der Ausführungsvariante:
integriert
integriert
Nero, Weiss
ChromeClass
9 kg
7 kg
Installationsanleitung
Geschirrspüler (vollintegriert) mit Gleitblech
Breite 55 cm
Modelle 179/183/191
14
9
vollintegriert
9,5 kg
1
Aqua-Stop/Zuleitung
4
2
Ablaufschlauch
3
Anschlusskabel
13
4
Schlauchfixierung
11
5
Gleitblech
1
18,19
6
Türgewichtsausgleich
7
Handgriff
12
8
Geräteoberseite
3
9
Sockelriegel
2
10 Seitenbefestigung
Bauseitig bereitzustellen sind:
11 Wasserhahn
12 Siphonanschluss
13 Steckdose (siehe «Elektrische Anschlüsse»)
14 Aussparung für Anschlussleitung
15 Sockel 105 mm
16 Frontplatte/Dekorsystem*
17 Mengenregler (integriert)
18 Blindkappe (entfernen)
19 Rückschlagklappe (entfernen)
5 14
J179.50 2
26.10.12
min. 40 × 80 mm
1/12
