M-LBAS-IA1.*E, F*-LBAS-IA1
Produktspezifikationen
F*-LBAS-IA1
Abbildung 2.3
+ (RD)
– (BK)
Erde (GN/YE)
Konzepte zur Erdung von Kabelschirmen
Die Überspannungsschutz-Module für den Schaltschrankeinbau unterstützen die beiden von
Ethernet-APL definierten Konzepte zur Erdung von Kabelschirmen (siehe auch "Engineering
Guideline Ethernet-APL").
M-LBAS-IA1.DE – direkte Erdung
Abbildung 2.4
Die direkte Erdung des Kabelschirms am Switch durch das Überspannungsschutz-Modul und
die direkte Erdung am Feldgerät garantieren die höchste Abweisung gegenüber elektromagne-
tischen Störungen. Der Kabelschirm muss mit niedriger Impedanz an Erde angeschlossen
werden. Eine direkte Erdung an beiden Enden darf nur erfolgen, wenn die Potenzialausgleichs-
anlage einer Installation gesteuert und ausgeglichen wird, um zirkulierende elektrische Ströme
zu verhindern.
8
+ (RD)
- (BK)
Earth (GNYE)

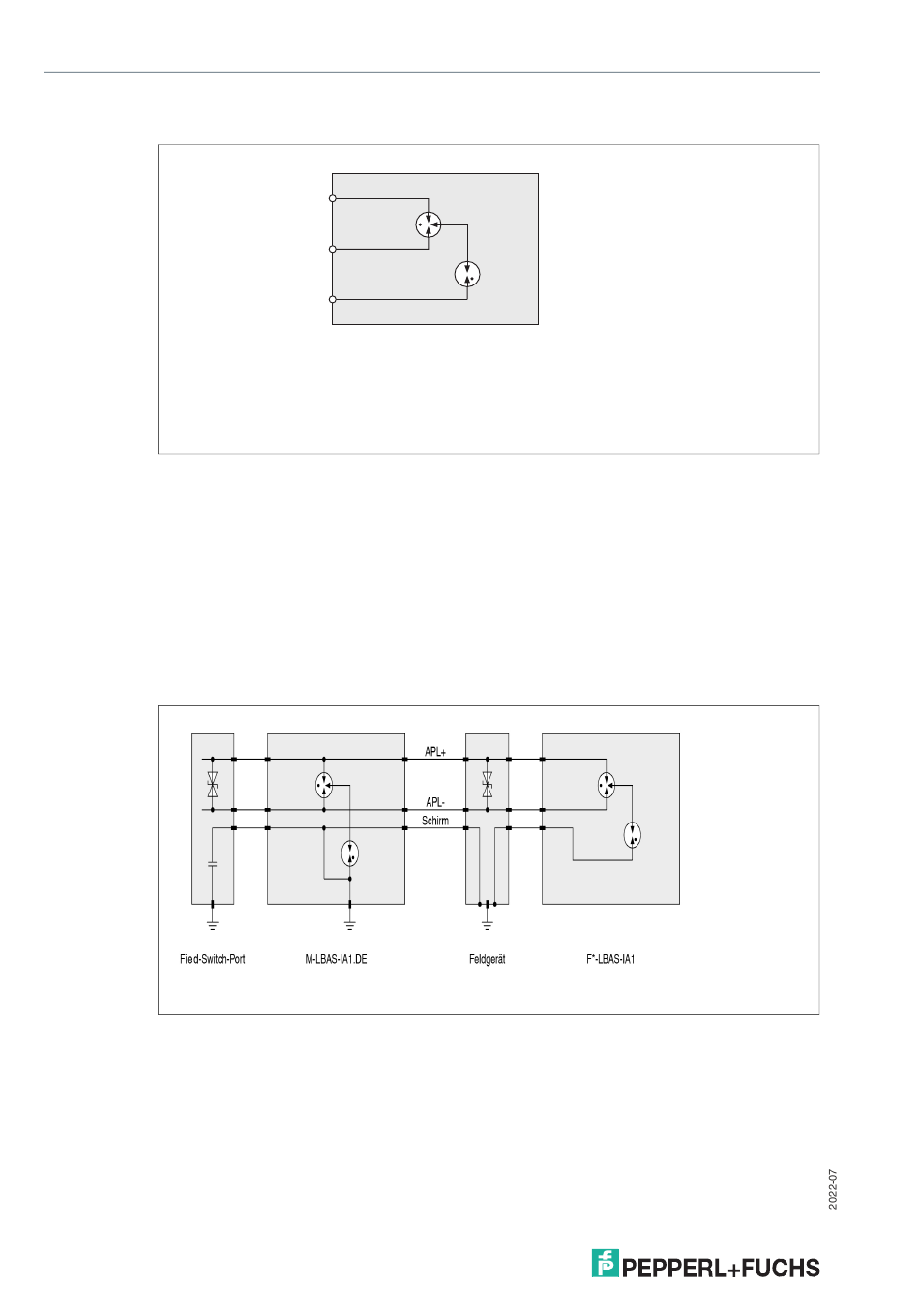

Stromlaufplan F*-LBAS-IA1
Roter Draht, APL+
Schwarzer Draht, APL-
Draht grün/gelb, Erde
Spur-Konfiguration mit direkter Erdung des Kabelschirms an beiden Enden
