M-LBAS-IA1.*E, F*-LBAS-IA1
Installation
Anschließen des Kabels über die Schraubklemmen

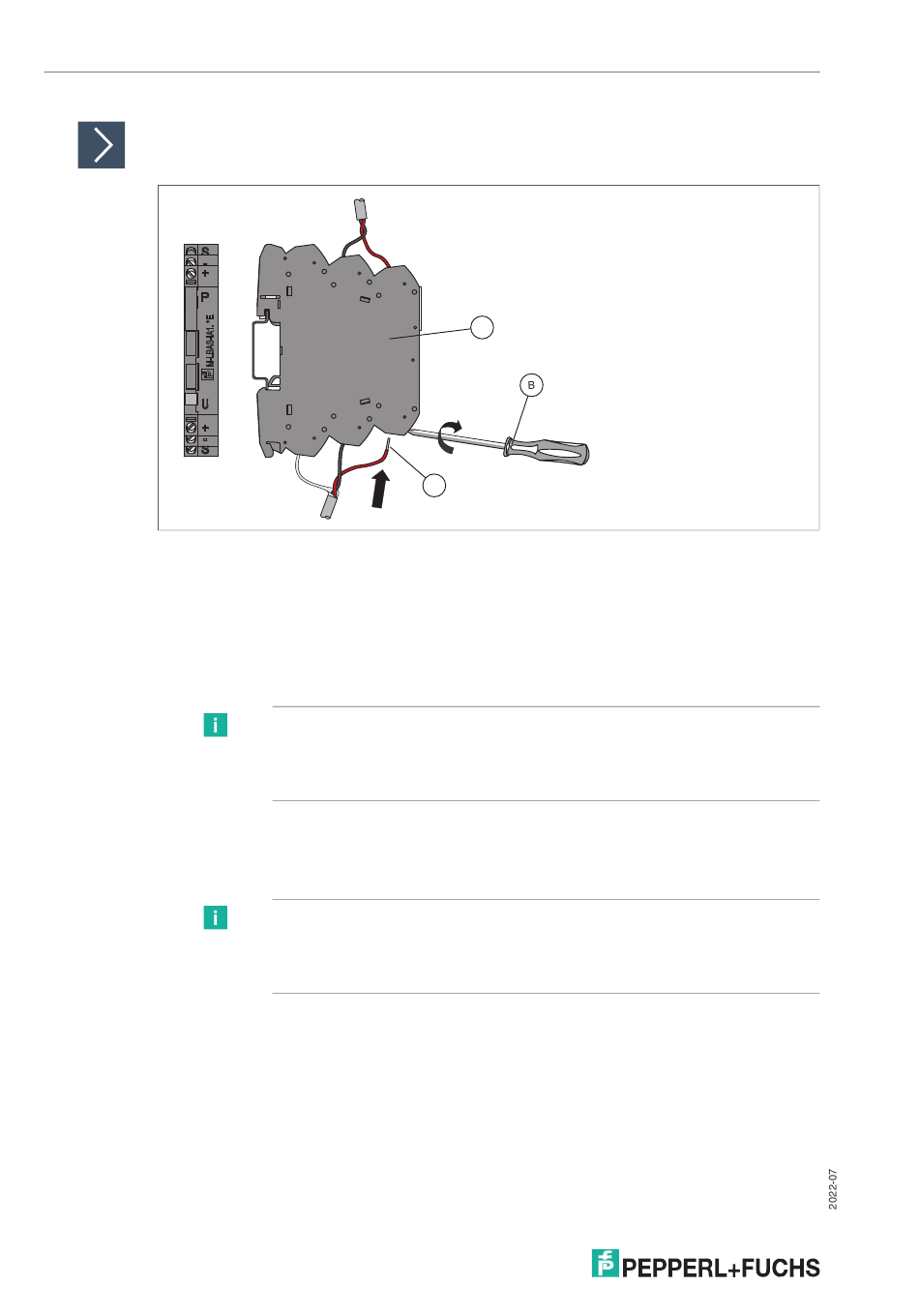

Abbildung 3.2
A
Gerät mit Schraubklemmen
B
Schlitzschraubendreher
C
Kabeldraht
1.
Stecken Sie die geschützten Kabeldrähte APL+, APL- und den Schirm des Kabelanschlusses
an den Switch-Port in die Anschlussklemmen am Gerät (Oberseite "P").
2.
Ziehen Sie die Schraube der Anschlussklemme mit dem Schlitzschraubendreher (B) fest.
3.
Stecken Sie die ungeschützten Feldkabeldrähte APL+, APL- und den Schirm in die
Anschlussklemmen am Gerät (Oberseite "U").
4.
Ziehen Sie die Schraube der Anschlussklemme mit dem Schlitzschraubendreher (2) fest.
Erdungsanschluss
Das Überspannungsschutz-Modul mit Hutschienenmontage stellt eine Klemmverbindung zur
Hutschiene bereit, um im Falle einer Überspannung elektrischen Strom zu entladen. Die Hut-
schiene muss mit Erde verbunden sein. Stellen Sie sicher, dass das Kabel von der Hutschiene
zur Erde kurz ist und einen Mindestdurchmesser von 4 mm
14
S
-
+
+
-
S
C
Hinweis!
Anzugsdrehmoment
Behalten Sie das Anzugsdrehmoment der Schraube in der Anschlussklemme
im Auge. Das Anzugsdrehmoment beträgt 0,5 Nm bis 0,6 Nm.
Hinweis!
Anzugsdrehmoment
Behalten Sie das Anzugsdrehmoment der Schraube in der Anschlussklemme
im Auge. Das Anzugsdrehmoment beträgt 0,5 Nm bis 0,6 Nm.
A
2
hat.
