9 Betrieb

9.2.20.1.3.13 Analoger Schwellwertschalter mit Hysterese

Maschinenfabrik Reinhausen GmbH 2023

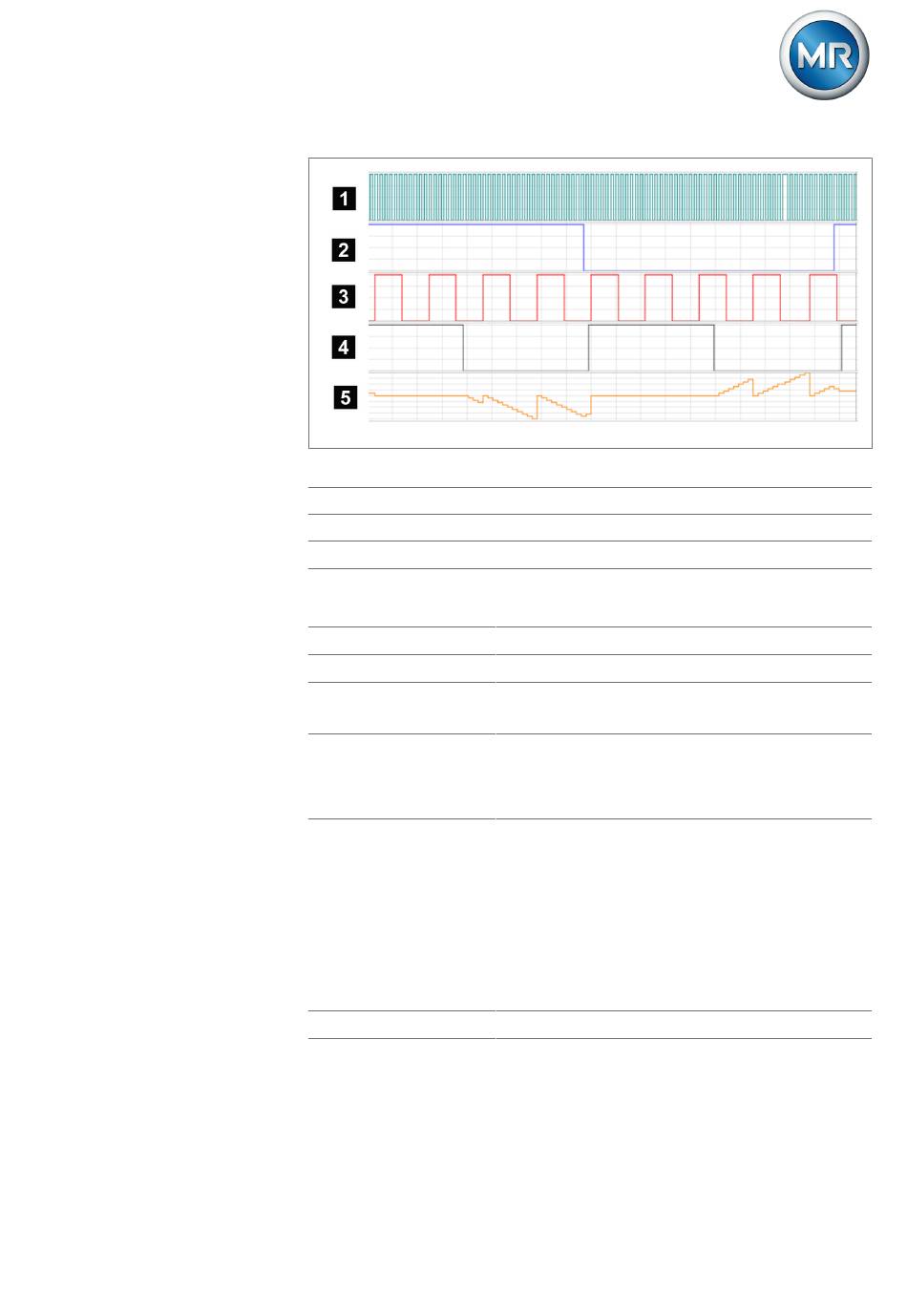

Abbildung 141: Beispiel für COUNT
1 Trigger
3 Reset
5 Output
Bezeichnung
Eingänge
Ausgänge
Parameter
Funktion
Initialzustand
Tabelle 67: Funktionsbaustein Analoger Schwellwertschalter mit Hysterese
4016640/17 DE
2 Direction
4 Lock
THRES, Schwellwertschalter mit Hysterese
Input (REAL32)
Output (BOOL)
Error (BOOL)
On Limit (REAL32), -10.000.000... +10.000.000,
Default = 10.000.000
Off Limit (REAL32), -10.000.000 ... +10.000.000,
Default = -10.000.000
Einstellung On Limit ≥ Off Limit:
▪ Wenn der Wert von Input größer ist als On Limit,
wird Output TRUE.
▪ Wenn der Wert von Input kleiner oder gleich ist wie
Off Limit, wird der Output FALSE.
Einstellung On Limit < Off Limit:
▪ Wenn der Wert von Input größer ist als On Limit und
gleichzeitig kleiner ist als Off Limit, wird der Output
TRUE. Andernfalls ist der Output FALSE.
