9.2.13 Digitale Eingänge und Ausgänge konfigurieren
®
154 TAPCON
Diese Eigenschaft ist nicht verfügbar, wenn die Sensoren über MR-Sensor-
bus (Modbus) angeschlossen sind.
Korrekturfaktor und Korrektur-Offset
Durch das Einstellen einer Korrektur werden systematische Fehler der ana-
logen Signale ausgeglichen. Die Korrektur wird bestimmt durch die Multipli-
kation mit einem Faktor und der Summe des Offsets. Als Grenzwert für die
Korrektur gilt der Minimalwert und Maximalwert des Funktionswertes. Für
den Korrektur-Offset gibt es keine Beschränkung.
Messgröße
Max.
Korrektur-Offset
Min.

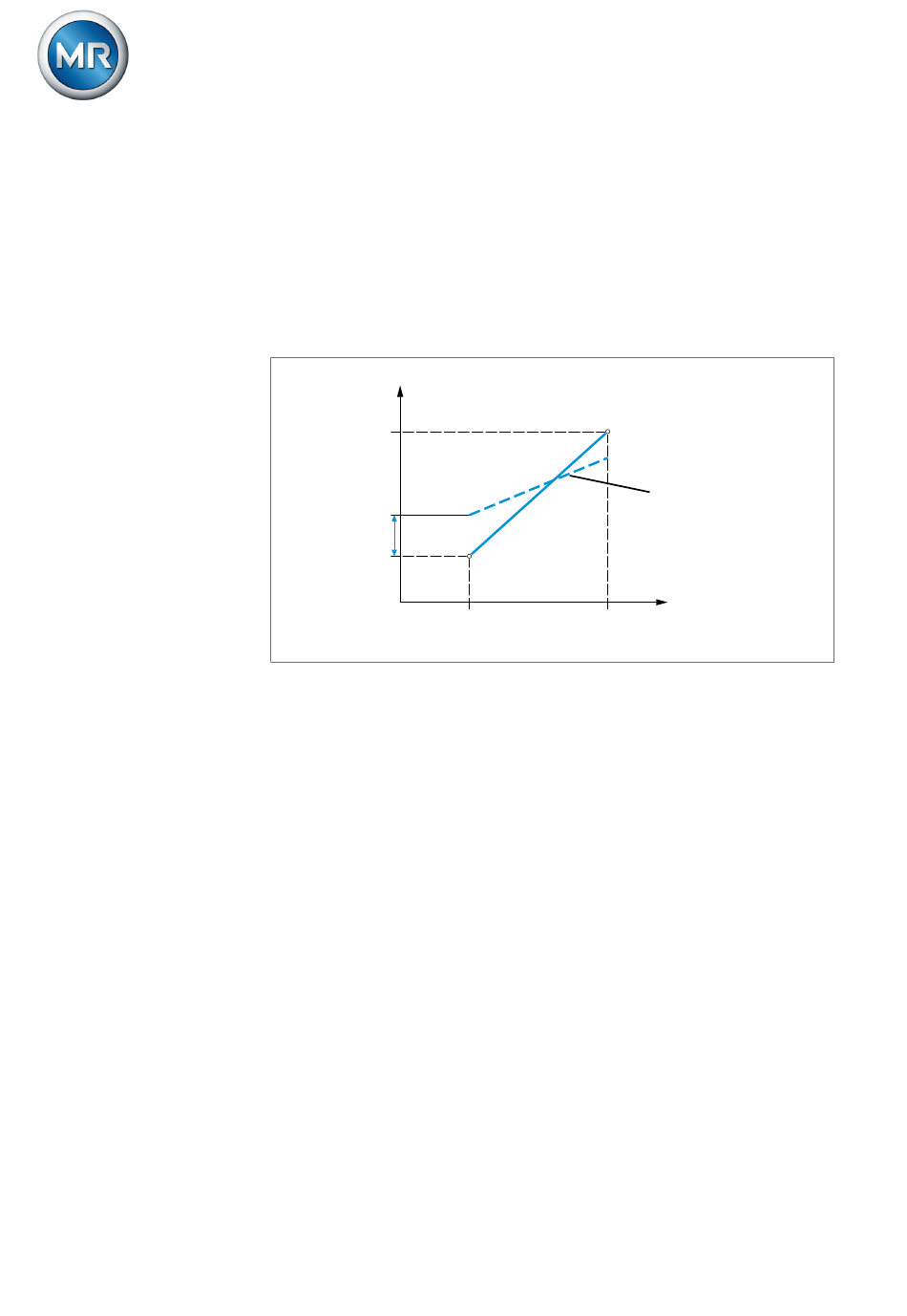

Abbildung 122: Analoges Signal mit linearer Kennlinie, Korrekturfaktor <1 und Korrektur-Offset
Korrekturfaktor
Stellen Sie den Korrekturfaktor (m) für die Korrektur des Funktionswertes (x)
ein. Der korrigierte Funktionswert (y) entspricht: y = (m * x) + t. Diese Eigen-
schaft ist nur für Eingänge verfügbar.
Korrektur-Offset
Stellen Sie den Offset (t) für die Korrektur des Funktionswertes (x) ein. Der
korrigierte Funktionswert (y) entspricht: y = (m * x) + t. Diese Eigenschaft ist
nur für Eingänge verfügbar.
Im Auslieferungszustand sind die konfigurierbaren digitalen Eingänge und
Ausgänge des Geräts wie folgt konfiguriert:
▪ Eingang: High-aktiv
▪ Ausgang: Schließer (NO)
Sie können diese Konfiguration bei Bedarf ändern.
4016640/17 DE
Min. Max.
Maschinenfabrik Reinhausen GmbH 2023
9 Betrieb
Korrekturfaktor
Analogsignal
