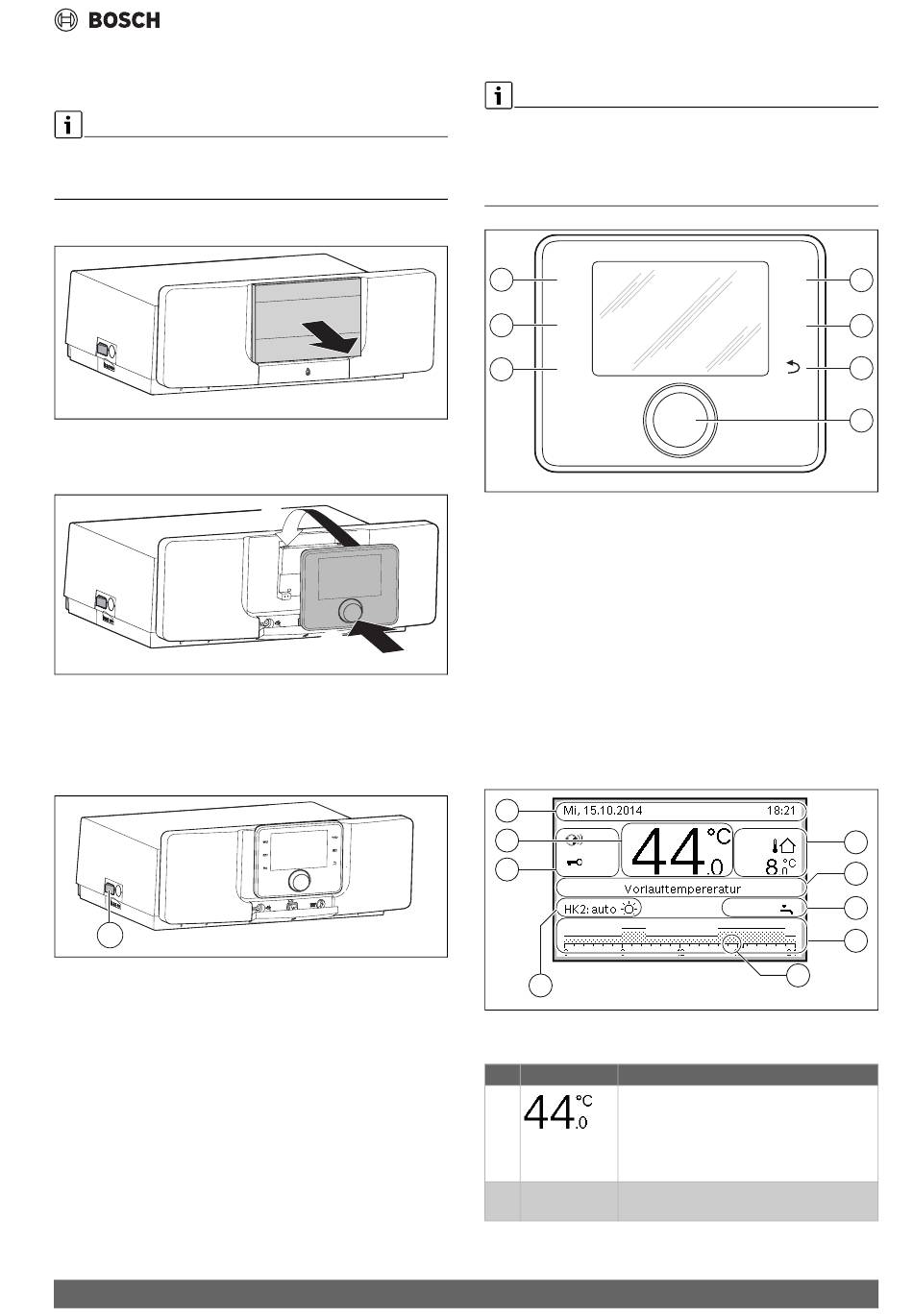

7.8 Regelgerät und Brenner in Betrieb nehmen
7.8.1

Bedieneinheit im Heizkessel installieren

Wenn weitere Anlagenteile (z. B. Module, Fernbedienungen, Pumpen
usw.) installiert werden, sind weitere Schritte zur Installation und zum
elektrischen Anschluss des Regelsystems erforderlich.
▶ Abdeckung nach vorne abziehen.
Bild 33 Abdeckung abziehen
▶ Bedieneinheit oben einhängen.
▶ Bedieneinheit unten einrasten.
Bild 34 Bedieneinheit einhäng
Die Bedieneinheit ist installiert. Alle hierfür erforderlichen
elektrischen Anschlüsse sind hergestellt.
7.8.2

Heizkessel ein- oder ausschalten

▶ Heizkessel am Hauptschalter [1] einschalten.
1
Bild 35 Hauptschalter
[1] Hauptschalter
Zum Schutz der Anlage empfehlen vorab alle Bauteile und Baugruppen
wie z. B. Module oder Fühler, zu installieren und zu parametrieren.
▶ Module installieren und ggf. Kodierschalter einstellen.
▶ Im Wohnraum installierte Bedieneinheiten (Zubehör) installieren und
konfigurieren.
▶ Fühler installieren.
Wenn bei der ersten Inbetriebnahme Sprache, Datum und Uhrzeit einge-
stellt sind:
▶ Konfigurationsassistent starten.
Condens 7000 F – 6720867011 (2023/02)
0010014354-001
1.
2.
0010005629-001
0010004475-002
7.8.3 Übersicht der Bedienelemente
Wenn die Beleuchtung des Displays aus ist, bewirkt das erste Drücken ei-
nes beliebigen Bedienelements lediglich das Einschalten der Beleuch-
tung. Die Beschreibungen der Bedienschritte in dieser Anleitung gehen
immer von eingeschalteter Beleuchtung aus. Wenn kein Bedienelement
betätigt wird, geht die Beleuchtung automatisch aus.
3
auto
2
man
1
fav
Bild 36 Bedienelemente
[1] fav-Taste – Favoritenfunktionen aufrufen (kurz drücken) und kon-
figurieren (gedrückt halten)
[2] man-Taste – manuellen Betrieb aktivieren (kurz drücken) und
Dauer für manuellen Betrieb einstellen (gedrückt halten)
[3] auto-Taste – Automatikbetrieb aktivieren
[4] menu-Taste – Hauptmenü öffnen (kurz drücken) und Serviceme-
nü öffnen (gedrückt halten)
[5] info-Taste – Infomenü aufrufen oder Informationen zur aktuellen
Auswahl
[6] Zurück-Taste – Übergeordnete Menüebene aufrufen oder Wert
verwerfen (kurz drücken), zur Standardanzeige zurückkehren
(gedrückt halten)
[7] Auswahlknopf – Auswählen (drehen) und Bestätigen (drücken)
7.8.4 Übersicht der Symbole im Display
2
1
9
8
Bild 37 Beispiel für die Standardanzeige bei einer Anlage mit mehreren
Heizkreisen
Pos. Symbol Erläuterung
1 Wertanzeige (Anzeige der aktuellen Tempera-
tur):
• Raumtemperatur bei Wandinstallation
• Wärmeerzeugertemperatur bei Installation
im Wärmeerzeuger.
2 – Informationszeile: Anzeige von Uhrzeit, Wo-
chentag und Datum
Inbetriebnahme
4
menu
5
info
6
7
0010005432-001
3
4
5
6
7
0010005601-001
